Принцип работы программы. Принцип работы программы Функции_LD заключается в преобразовании логических формул, записанных в текстовом виде

Принцип работы программы Функции_LD заключается в преобразовании логических формул, записанных в текстовом виде, в файл.isaxml, который среда ISaGRAF отображает в графической форме.

Язык логических диаграмм LD позволяет представить логические формулы в наглядной графической форме и исполняемом виде.

В среде разработки ISaGRAF диаграмма LD сохраняется в файле с расширением.isaxml.

При запуске ISaGRAF создается шаблон файла Prog1.isaxml:

В среде разработки ISaGRAF шаблону соответствует пустая диаграмма LD:

Программа Функции_LD заполняет этот шаблон в соответствии с заданной системой логических формул.

Рассмотрим подробнее структуру файла Prog1.isaxml после заполнения тестовой системой логических формул:

Файл Prog1.isaxml имеет структуру XML документа и начинается тегом объявления версии языка, на которой написан документ, и кодировки документа:

<?xml version="1.0" encoding="utf-8"?>

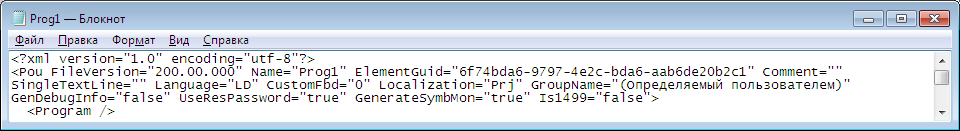

В следующем теге Pou определены атрибуты версии файла (FileVersion), имени проекта (Name), комментария (Comment), языка программы проекта (Language), генерации отладочной информации (GenDebugInfo) и различные другие атрибуты:

Следующий Тег <LocalVars> представляет собой словарь переменных проекта:

Каждая переменная описывается рядом параметров через атрибуты в теге <Variable />:

· имя переменной (Name),

· тип данных (DataType),

· начальное значение (InitialValue),

· комментарий (Comment),

· адрес (Address),

· направление (Kind),

· алиас (Alias),

· права доступа (AccessRights),

· размер строки (StringSize)

· другие атрибуты, которые можно задать в редакторе переменных среды ISaGRAF.

В среде разработки ISaGRAF словарь проекта имеет вид:

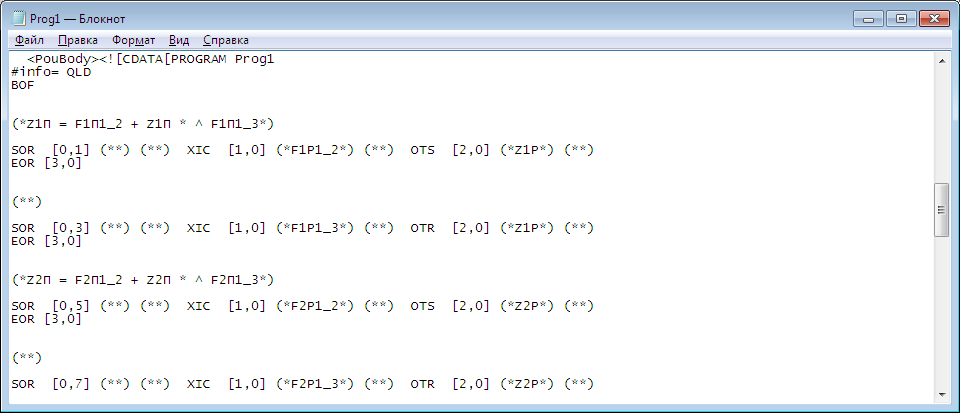

Далее идет тег <PouBody> и в нем секция CDATA:

<PouBody><![CDATA[

В этой секции и размещается структура логических формул на языке LD, которая отображается при открытии проекта в ISaGRAF.

В среде разработки ISaGRAF система формул принимает вид:
