Показатели бокового зазора

27. Отклонение межосевого расстояния f_ar.

Разность между действительным и номинальным межосевыми расстояниями в средней торцовой

плоскости передачи.

Предельные отклонения межосевого расстояния: верхнее +f_a, нижнее -f_а.

28. Гарантированный боковой зазор j_{n min}.

Наименьший предписанный боковой зазор (см. рис. 2.16).

Допуск на боковой зазор Т_jn.

29. Предельные отклонения измерительного межосевого расстояния.

Разность между допускаемым наибольшим или, соответственно, наименьшим измерительным и но­минальным межосевыми расстояниями (рис. 2.24).

Предельные отклонения измерительного межосевого расстояния для колес с внешним зацепле­нием: верхнее + , нижнее - .

Для зубчатых колес с внутренним зацеплением: верхнее - , нижнее + .

Примечание. Под номинальным измерительным межосевым расстоянием понимается расчетное ме­жосевое расстояние при двухпрофильном зацеплении измерительного зубчатого колеса с контролируемым зубчатым колесом, имеющим наименьшее дополнительное смещение исходного контура.

30. Отклонение средней длины общей нормали Е_Wmr.

Разность значений средней длины общей нормали по зубчатому колесу и номинальной длины общей нормали.

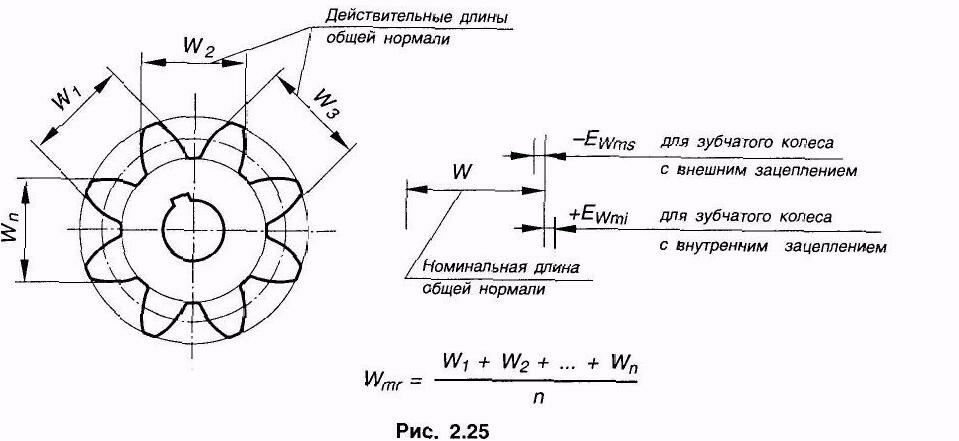

Примечания. Средняя длина общей нормали W_mr — это средняя арифметическая из всех действи­тельных длин общей нормали по зубчатому колесу (рис. 2.25).

Номинальная длина общей нормали W — это расчетная длина общей нормали, соответствую­щая номинальному положению исходного контура. Расчет длины общей нормали см. в разделе 2.6.1.

Под номинальным положением исходного контура понимается положение исходного контура на зубчатом колесе, лишенном погрешностей, при котором расстояние от рабочей оси вращения до делительной прямой равно:

,

где хm_n— номинальное смещение исходного контура, не предусматривающее бокового зазора. Наименьшее отклонение средней длины общей нормали:

для зубчатых колес с внешними зубьями - ,

для зубчатых колес с внутренними зубьями + .

Примечание. Наименьшее предписанное отклонение средней длины общей нормали необходимо для обеспечения в передаче гарантированного бокового зазора.

Допуск на среднюю длину общей нормали T_Wm.

31. Дополнительное смещение исходного контура Е_Hr

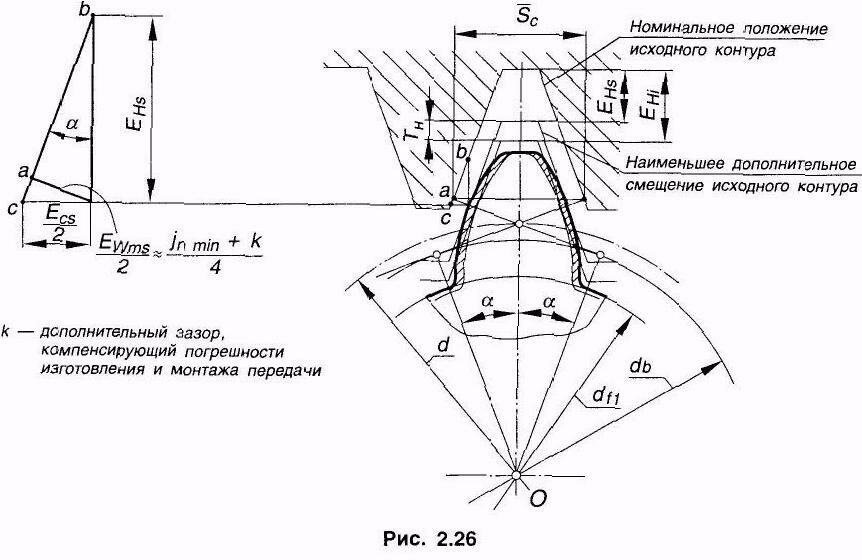

Дополнительное смещение исходного контура от его номинального положения в тело зубчатого колеса, осуществляемое с целью обеспечения в передаче гарантированного бокового зазора (рис. 2.26).

Наименьшее дополнительное смещение исходного контура:

для зубчатого колеса с внешними зубьями - ;

для зубчатого колеса с внутренними зубьями + .

Допуск на дополнительное смещение исходного контура Т_H.

32. Отклонение толщины зуба Е_сr.

Разность между действительной и номинальной толщинами зуба по постоянной хорде.

Примечание. Под номинальной толщиной зуба (по постоянной хорде) понимается толщина зуба по постоянной хорде, отнесенная к нормальному сечению, соответствующая номинальному положению исходного контура.

Наименьшее отклонение толщины зуба –E_cs.

Наименьшее предписанное уменьшение постоянной хорды, осуществляемое с целью обеспече­ния в передаче гарантированного бокового зазора. Допуск на толщину зуба Т_c.
