Контрольные параметры зубчатых колес

Таблица 2.19

Расчет размеров для контроля взаимного положения одноименных профилей зубьев
№ п/п	Наименование параметра	Обозначение	Расчетные формулы и числовые значения
1	Шаг зацепления	Р?
Расчет длины общей нормали
2	Угол профиля в точке на окружности диаметра dх = d + 2хm	?х
3	Основной угол наклона зубьев	?b
4	Расчетное число зубьев в длине общей нормали	zn

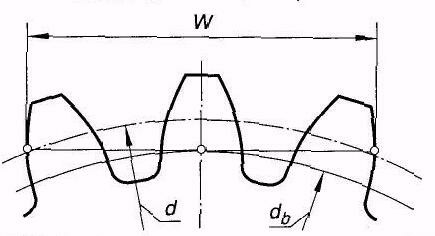

5	Длина общей нормали. (Расстояние между разноименными боковыми поверхностями зубьев. Общая нормаль является одновременно касательной к основной окружности)	W	При?=20є,?=0є и исходном контуре по ГОСТ 13755—81 возможен упрощенный расчет по формуле: W1 = m k, где k = 7.674 — коэффициент, определяемый по таблице (см. раздел 5 «Выполнение чертежей деталей машин»). W1 = 4 ∙ 7.674 = 30.696 мм. Некоторое отличие значения длины общей нормали, полученного при упрощенном расчете, связано с округлением коэффициента k.
Расчет постоянной хорды и высоты до постоянной хорды

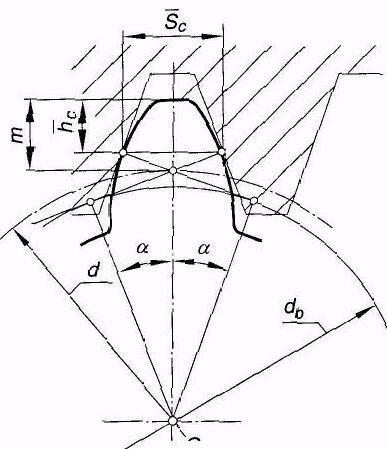

6	Постоянная хорда зуба. (Прямая, соединяющая точки касания зубчатого венца с рейкой при беззазорном зацеплении)
7	Высота до постоянной хорды
