Спектральный анализ сигналов на линиях связи

Из теории гармонического анализа известно, что любой периодический процесс можно представить в виде суммы синусоидальных колебаний различных частот и различных амплитуд (рис. 2.3). Каждая составляющая синусоида называется так­же гармоникой, а набор всех гармоник называют спектральным разложением ис­ходного сигнала. Непериодические сигналы можно представить в виде интеграла синусоидальных сигналов с непрерывным спектром частот. Например, спектраль­ное разложение идеального импульса (единичной мощности и нулевой длительно­сти) имеет составляющие всего спектра частот, от -оо до +оо (рис. 2.4).

последовательности прямоугольных импульсов одинаковой длительности и амп­литуды), спектр легко вычисляется на основании формул Фурье. Для сигналов произвольной формы, встречающихся на практике, спектр можно найти с помо­щью специальных приборов — спектральных анализаторов, которые измеряют спектр реального сигнала и отображают амплитуды составляющих гармоник на экране или распечатывают их на принтере.

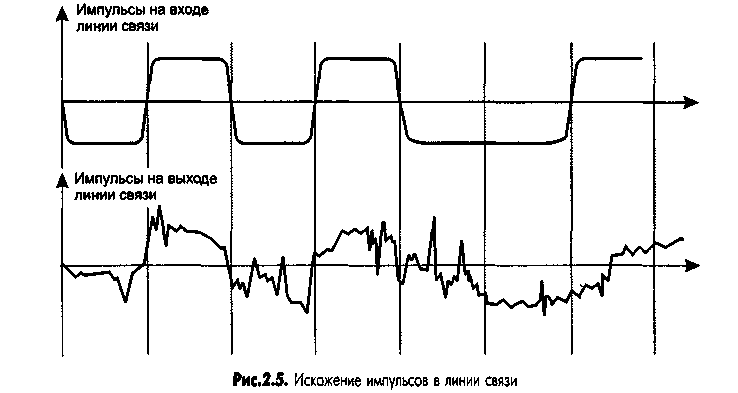

Искажение передающим каналом синусоиды какой-либо частоты приводит в конечном счете к искажению передаваемого сигнала любой формы, особенно если синусоиды различных частот искажаются неодинаково. Если это аналоговый сиг­нал, передающий речь, то изменяется тембр голоса за счет искажения обертонов — боковых частот. При передаче импульсных сигналов, характерных для компьютер­ных сетей, искажаются низкочастотные и высокочастотные гармоники, в результа­те фронты импульсов теряют свою прямоугольную форму (рис. 2.5). Вследствие этого на приемном конце линии сигналы могут плохо распознаваться.

Линия связи искажает передаваемые сигналы из-за того, что ее физические параметры отличаются от идеальных. Так, например, медные провода всегда пред­ставляют собой некоторую распределенную по длине комбинацию активного со­противления, емкостной и индуктивной нагрузки (рис. 2.6). В результате для синусоид различных частот линия будет обладать различным полным сопротивлением, а зна­чит, и передаваться они будут по-разному. Волоконно-оптический кабель также име­ет отклонения, мешающие идеальному распространению света. Если линия связи включает промежуточную аппаратуру, то она также может вносить дополнительные искажения, так как невозможно создать устройства, которые бы одинаково хорошо передавали весь спектр синусоид, от нуля до бесконечности.

двигатели, электронные устройства, атмосферные явления и т. д. Несмотря на защитные меры, предпринимаемые разработчиками кабелей и усилительно-ком­мутирующей аппаратуры, полностью компенсировать влияние внешних помех не удается. Поэтому сигналы на выходе линии связи обычно имеют сложную форму (как это и показано на рис. 2.5), по которой иногда трудно понять, какая дискрет­ная информация была подана на вход линии.
