Радиолинии

В радиолиниях связи средой распространения электромагнит­ных волн в подавляющем большинстве случаев (за исключением случая связи между космическими аппаратами) является атмо­сфера Земли. На рис. 6.12 приведено упрощенное строение атмос­феры Земли.

Реально строение атмосферы более сложно и приведенное деление на тропосферу, стратосферу и ионосферу достаточно ус­ловно. Высота слоев приблизительна и различна для разных гео­графических точек Земли. Около 80 % массы атмосферы сосоедо точено в тропосфере и около 20 % - в стратосфере. Плотность атмо­сферы в ионосфере крайне мала, граница между ионосферой и кос­мическим пространством является условным понятием, так как следы атмосферы встречаются даже на высотах более 400 км. Считается, что плотные слои атмосферы заканчиваются на высоте около 120 км.

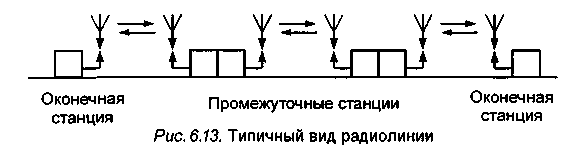

Типичный вид радиолинии показан на рис.6.13. Линия может состоять из двух оконечных станций, примером таких радиолиний являются линии сетей передачи сообщений массового характера (сети телевизионного и радиовещания). Радиолиния может содер­жать несколько промежуточных переприемных станций. Так стро­ятся линии радиорелейных систем передачи.

Классификация и способы распространения радиоволн приве­дены в табл.6.2 и 6.3. Деление радиоволн на диапазоны установ­лено Международным регламентом радиосвязи ITU-R.

Радиоволны, излучаемые передающей антенной, прежде чем попасть в приемную антенну, проходят в общем случае сложный путь. На значение напряженности поля в точке приема оказывает влияние множество факторов. Основные из них:

• отражение электромагнитных волн от поверхности Земли;

• преломление (отражение) в ионизированных слоях атмосферы (ионосфере);

• рассеяние на диэлектрических неоднородностях нижних слоев атмосферы (тропосфере);

• дифракция на сферической выпуклости Земли.

Кроме того, напряженность поля в точке приема зависит от длины волны и освещенности земной атмосферы Солнцем и ряда других факторов.
