Связь между пропускной способностью линии и ее полосой пропускания





Чем выше частота несущего периодического сигнала, тем больше информации в единицу времени передается по линии и тем выше пропускная способность линии при фиксированном способе физического кодирования. Однако, с другой стороны, с увеличением частоты периодического несущего сигнала увеличивается и ширина спектра этого сигнала, то есть разность между максимальной и минимальной час­тотами того набора синусоид, которые в сумме дадут выбранную для физического кодирования последовательность сигналов. Линия передает этот спектр синусоид с теми искажениями, которые определяются ее полосой пропускания. Чем больше несоответствие между полосой пропускания линии и шириной спектра передавае­мых информационных сигналов, тем больше сигналы искажаются и тем вероятнее ошибки в распознавании информации принимающей стороной, а значит, скорость передачи информации на самом деле оказывается меньше, чем можно было пред­положить.

Связь между полосой пропускания линии и ее максимально возможной пропуск­ной способностью, вне зависимости от принятого способа физического кодирования, установил Клод Шеннон:




где С — максимальная пропускная способность линии в битах в секунду, F — ширина полосы пропускания линии в герцах, Рс — мощность сигнала, Рш — мощность шума.

Из этого соотношения видно, что хотя теоретического предела пропускной спо­собности линии с фиксированной полосой пропускания не существует, на практи­ке такой предел имеется. Действительно, повысить пропускную способность линии можно за счет увеличения мощности передатчика или же уменьшения мощности шума (помех) на линии связи. Обе эти составляющие поддаются изменению с большим трудом. Повышение мощности передатчика ведет к значительному уве­личению его габаритов и стоимости. Снижение уровня шума требует применения специальных кабелей с хорошими защитными экранами, что весьма дорого, а так­же снижения шума в передатчике и промежуточной аппаратуре, чего достичь весьма не просто. К тому же влияние мощностей полезного сигнала и шума на пропуск­ную способность ограничено логарифмической зависимостью, которая растет да­леко не так быстро, как прямо-пропорциональная. Так, при достаточно типичном исходном отношении мощности сигнала к мощности шума в 100 раз повышение мощности передатчика в 2 раза даст только 15 % увеличения пропускной способ­ности линии.

Близким по сути к формуле Шеннона является следующее соотношение, полу­ченное Найквистом, которое также определяет максимально возможную пропуск­ную способность линии связи, но без учета шума на линии:

где М — количество различимых состояний информационного параметра.

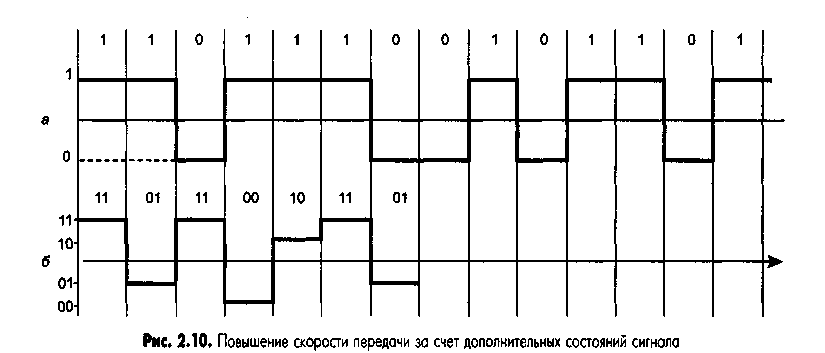

Если сигнал имеет 2 различимых состояния, то пропускная способность равна удвоенному значению ширины полосы пропускания линии связи (рис. 2.10, а). Если же передатчик использует более чем 2 устойчивых состояния сигнала для кодирования данных, то пропускная способность линии повышается, так как за один такт работы передатчик передает несколько бит исходных данных, например 2 бита при наличии четырех различимых состояний сигнала (рис. 2.10, б).










Хотя формула Найквиста явно не учитывает наличие шума, косвенно его влия­ние отражается в выборе количества состояний информационного сигнала. Для повышения пропускной способности канала хотелось бы увеличить это количество до значительных величин, но на практике мы не можем этого сделать из-за шума на линии. Например, для примера, приведенного на рис. 2.10, можно увеличить пропускную способность линии еще в два раза, использовав для кодирования дан­ных не 4, а 16 уровней. Однако если амплитуда шума часто превышает разницу между соседними 16-ю уровнями, то приемник не сможет устойчиво распознавать передаваемые данные. Поэтому количество возможных состояний сигнала фактичес­ки ограничивается соотношением мощности сигнала и шума, а формула Найквиста определяет предельную скорость передачи данных в том случае, когда количество состояний уже выбрано с учетом возможностей устойчивого распознавания прием­ником.

Приведенные соотношения дают предельное значение пропускной способности линии, а степень приближения к этому пределу зависит от конкретных методов физического кодирования, рассматриваемых ниже.

Помехоустойчивость и достоверность

Помехоустойчивость линии определяет ее способность уменьшать уровень помех, создаваемых во внешней среде, на внутренних проводниках. Помехоустойчивость линии зависит от типа используемой физической среды, а также от экранирующих и подавляющих помехи средств самой линии. Наименее помехоустойчивыми явля­ются радиолинии, хорошей устойчивостью обладают кабельные линии и отличной — волоконно-оптические линии, малочувствительные ко внешнему электромагнит­ному излучению. Обычно для уменьшения помех, появляющихся из-за внешних электромагнитных полей, проводники экранируют и/или скручивают.

Перекрестные наводки на ближнем конце (Near End Cross TalkNEXT) опреде­ляют помехоустойчивость кабеля к внутренним источникам помех, когда электромаг­нитное поле сигнала, передаваемого выходом передатчика по одной паре проводников, наводит на другую пару проводников сигнал помехи. Если ко второй паре будет подключен приемник, то он может принять наведенную внутреннюю помеху за полез­ный сигнал. Показатель NEXT, выраженный в децибелах, равен 10 log РВЫХНАВ, где РВЫХ — мощность выходного сигнала, РНАВ — мощность наведённого сигнала.

Чем меньше значение NEXT, тем лучше кабель. Так, для витой пары катего­рии 5 показатель NEXT должен быть меньше -27 дБ на частоте 100 МГц.

Показатель NEXT обычно используется применительно к кабелю, состоящему из нескольких витых пар, так как в этом случае взаимные наводки одной пары на другую могут достигать значительных величин. Для одинарного коаксиального кабеля (то есть состоящего из одной экранированной жилы) этот показатель не имеет смысла, а для двойного коаксиального кабеля он также не применяется вслед­ствие высокой степени защищенности каждой жилы. Оптические волокна также не создают сколь-нибудь заметных помех друг для друга.

В связи с тем, что в некоторых новых технологиях используется передача дан­ных одновременно по нескольким витым парам, в последнее время стал приме­няться показатель PowerSUM, являющийся модификацией показателя NEXT. Этот показатель отражает суммарную мощность перекрестных наводок от всех передаю­щих пар в кабеле.

Достоверность передачи данных характеризует вероятность искажения для каж­дого передаваемого бита данных. Иногда этот же показатель называют интенсивно­стью битовых ошибок (Bit Error Rate, BER). Величина BER для каналов связи без дополнительных средств защиты от ошибок (например, самокорректирующихся кодов или протоколов с повторной передачей искаженных кадров) составляет, как правило, 10"4-10~6, в оптоволоконных линиях связи — 10~9. Значение достоверности передачи данных, например, в Ю-4 говорит о том, что в среднем из 10 000 бит искажается значение одного бита.

Искажения бит происходят как из-за наличия помех на линии, так и по причи­не искажений формы сигнала ограниченной полосой пропускания линии. Поэто­му для повышения достоверности передаваемых данных нужно повышать степень помехозащищенности линии, снижать уровень перекрестных наводок в кабеле, а также использовать более широкополосные линии связи.








Напряжение батареи на большинстве АТС в СНГ обычно составляет 60 В, но оно может быть в диапа­зоне 24...100 В.

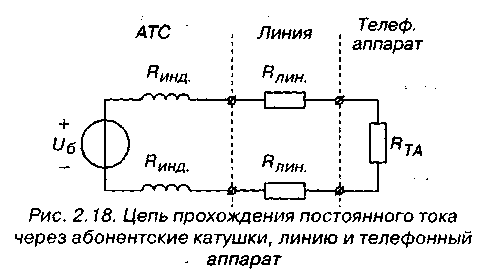

Рассчитаем величину тока линии (для худшего случая):

Сопротивление катушек (2x400 Ом) 800 Ом

10км телефонной линии.......... 18000м

Сопротивление телефонного аппарата... 300 Ом

Всего:....................................... 29000м

Напряжение батареи................ 60 В

Минимальный ток линии: 60 В/2900Ом — 20,7мА.

В табл. 2.1 приводятся величины минимальных токов линии для телефонных сетей некоторых евро­пейских стран.

В прошлом большинство телефонных компаний определяли максимальное сопротивление постоян­ному току для ТА, чтобы гарантировать минималь­ный ток катушек. Однако для электронных ТА сложно определить максимальное сопротивление постоянному току, так как они имеют нелинейную ВАХ (вольт-амперную характеристику). ВАХ обусловлена полярностью защитного моста и очень вы­соким сопротивлением моста к малым токам. На рис. 2.19 приводятся области допустимых и недопу­стимых вольт-амперных характеристик для телефон­ных сетей. Некоторые компании разрешают большее напряжение в линии во время частотного набора, т.к. эти системы работают без выделения цифровых импульсов. В США нормативно разрешено напря­жение линии 6 В при токе 20 мА, но при частотном наборе оно может быть 8 В при токе 20 мА. Поэтому легче питать генераторы частотного кода в странах с этим типом спецификации.

Некоторые телефонные компании допускают меньшее напряжение в линии во время импульсно­го набора, чтобы упростить для реле на АТС выделе­ние прерываний тока линии.

  Таблица 2.1
Страна Минимальный ток линии, мА
Белорусия
Бельгия
Великобритания
Дания 15,3
Россия
Нидерланды
Норвегия
Швеция
Украина
Франция
