Моделирование второго резца нижней челюсти





Учитывая морфологическое строение коронки нижнего латерального резца, а также его размерные характеристики, делаем заготовку предполагаемой модели из пластилина (рис. 599-601), выдерживая следующие соотношения:



Нсог   MDcor   VLcor
8,71 мм   6,49 мм   7,04 мм
1,34 1,00 1,08

Форма бокового резца напоминает долото. Являясь ключевым зубом, боковой резец имеет чуть большие размерные характеристики по отношению к вариабельному центральному резцу, однако габаритные очертания изначально задаются в виде высокого и узкого









Рис. 599


Рис. 600


Рис. 601


ПРОСТРАНСТВЕННОЕ МОДЕЛИРОВАНИЕ ЗУБОВ








столбика с разными основаниями: более широкое формирует режущий край, более узкое пришеечную область. В данном варианте моделирования по сравнению с нижним центральным резцом четче просматривается признак угла коронки, а соответственно этому и принадлежность к той или другой стороне челюсти. Обратите внимание, что на первом этапе моделирования просматривается принадлежность коронки к левой нижней челюсти, где медиальный угол острее, чем дистальный, а ход боковых валиков (медиального - - (2), дисталь-ного — (3)) формирует будущие контактные поверхности, придавая коронке зуба форму трапеции (рис. 602).

Медиальный валик имеет незначительный равномерный наклон от режущего края к пришеечной области коронки левого латерального резца. Дистальный валик, имея округлое очертание, формирует сглаженную дистальную поверхность, что также является информативным признаком определения принадлежности зуба к какой-либо стороне.

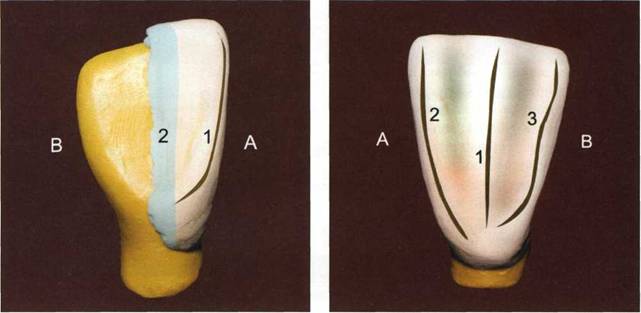

Рис. 602. А — медиальная сторона; В — дистальная сторона; 1 — основной валик; 2 — медиальный валик; 3 — дистальный валик

Далее вестибулярную поверхность культи зуба делим примерно на равные части и формируем ее медиальную часть (рис. 603). Выкладываем краевой медиальный валик (1) с пологими скатами, что придает коронке зуба незначительный наклон от режущего края к пришеечной области, формируя медиальную часть сглаженного экватора.

Затем формируем медиальную контактную поверхность (рис. 604), напоминающую форму треугольника, основанием обращен-









Рис. 603. А — медиальная сторона; В — дистальная сторона; 1 — медиальный валик; 2 — медиальный скат продольного валика

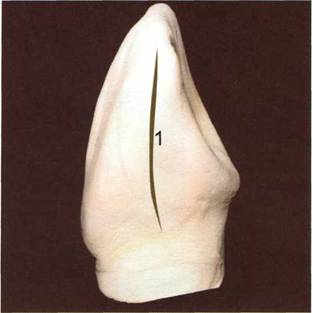

Рис. 604. 1 — медиальная поверхность



ХУДОЖЕСТВЕННОЕ МОДЕЛИРОВАНИЕ И РЕСТАВРАЦИЯ ЗУБОВ


ного к шейке зуба, вершиной — к режущему краю. Заканчиваем моделирование медиальной части коронки нижнего левого резца оформлением язычной поверхности (рис. 605). Краевой медиальный валик (1) также придает характерный равномерный изгиб коронке зуба (от режущего края к шейке зуба), в пришеечной трети он формирует сглаженный язычный бугорок.

Обратите внимание, что при формировании медиальной части коронки зуба как с вестибулярной, так и с небной стороны постепенно заполняется и ее средняя треть. Выкладывается медиальный скат (2) слабо выраженного основного продольного валика.

Приступаем к оформлению дистальной половины коронки нижнего латерального резца. Начиная с вестибулярной поверхности (рис. 606), заполняем ее дистальную треть, выкла-









Рис. 605. А — медиальная сторона; В — дистальная сторона; 1 — медиальный валик; 2 — медиальный скат продольного валика


Рис. 606. А — медиальная сторона; В — дистальная сторона; 1 — продольный валик; 2 — медиальный валик; 3 — дис-тальный валик









Рис. 607. 1 — дистальная поверхность


дываем краевой S-образно изогнутый дис-тальный валик (3). Уделяется внимание моделированию основного продольного валика, его дистальному скату. Таким образом, постепенно заполняется вся вестибулярная поверхность коронки.

Дистальную контактную поверхность (1) оформляем также в виде треугольника с основанием, обращенным к шейке зуба, вершиной к ее режущему краю (рис. 607). Несмотря на грациозность форм от-моделированной коронки нижнего резца, следует отметить ее основательность в области средней и пришеечной трети (ве-стибулооральное направление) коронки зуба, что имеет функциональное значение в момент распределения механических нагрузок.


ПРОСТРАНСТВЕННОЕ МОДЕЛИРОВАНИЕ ЗУБОВ






Заканчиваем моделирование коронки нижнего левого резца оформлением дис-тальной части язычной поверхности (рис. 608). Выкладываем S-образноизогнутый дистальный краевой валик (3), создающий выпуклость в средней трети коронки. Постепенно приближаемся кдистальной грани основного продольного валика, оформляя его пологим слабо выраженным. В прише-ечной трети формируем сглаженный язычный бугорок.

Рис. 609-612 отображают сформированные вестибулярную (рис. 609), язычную (рис. 610), контактную медиальную (рис. 611), контактную дистальную (рис. 612) поверхности нижнего бокового левого резца, уже с уточненным микрорельефом.


Рис. 608. А — медиальная сторона; В — дистальная сторона; 1 — продольный валик; 2 — медиальный валик; 3 — дистальный валик












Рис. 609


Рис.610












Рис.611


Рис.612



ХУДОЖЕСТВЕННОЕ МОДЕЛИРОВАНИЕ И РЕСТАВРАЦИЯ ЗУБОВ

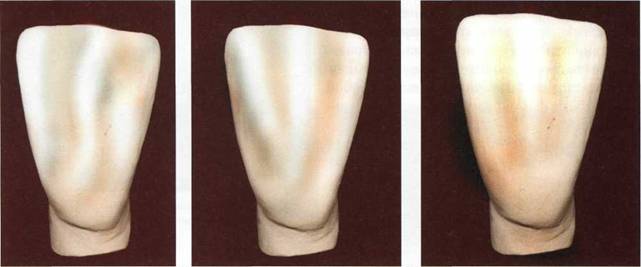

Незначительный штрих по поверхности, чуть более выраженные, углубленные линии (прямые, дугообразные, слегка изогнутые, аркоподобные, манжетообразные) позволяют оператору создать индивидуальную неповторимую форму (рис. 613-615).









Рис.613


Рис.614


Рис.615


ПРОСТРАНСТВЕННОЕ МОДЕЛИРОВАНИЕ ЗУБОВ



ПЕРВЫЙ РЕЗЕЦ ВЕРХНЕЙ ЧЕЛЮСТИ

Центральный резец верхней челюсти является самым крупным зубом из группы резцов. Это ключевой зуб, стабильный, в меньшей степени, чем боковой резец, подвержен редукции.

Существующее морфогенетическоое поле клыков оказывает влияние на строение резцов. С точки зрения конкресцентной теории морфология резца напоминает строение модуля одонтомера — клыка, в котором отсутствует рвущий бугор.

Рис. 616-618 демонстрируют вестибулярную поверхность верхнего правого центрального резца.









Рис. 616


Рис.617


Рис.618


Рис. 617. 1 — продольный валик; 2 — медиальный валик; 3 — дистальный валик; 4 — медиальное углубление; 5 — дисталь-ное углубление; 6 — экватор коронки; 7 — медиальный угол; 8 — дистальный угол; 9 — анатомическая шейка

Вестибулярная поверхность коронки 11 зуба имеет трапециевидную форму, наименьшее основание которой обращено к шейке, наибольшее к режущему краю коронки. Медиальный угол коронки (7) острый, дистальный (8) — тупой, округлый. Режущий край в дистальном отделе незначительно скошен и приподнят, за счет чего прослеживается разница между медиальным и дистальным углами. Вестибулярная поверхность не является плоской, здесь располагаются три валика (мамелона): продольный — (1), медиальный — (2) дистальный — (3), между которыми прослеживаются незначительные углубления: медиальное — (4), дистальное — (5). Продольный валик имеет пологие скаты, гребень, объединяющий их, практически не выражен и заканчивается на режущем крае слабовыраженным возвышением эмали. Краевые валики, образующие контактные поверхности, конвергируют, при этом наблюдается вогнутость на медиальной поверхности и незначительная выпуклость на дис-тальной поверхности, что придает коронке зуба очертания трапеции. Сами валики образованы пологими скатами, также заканчиваются на режущем крае незначительными возвышениями эмали. На границе средней и пришеечной трети продольный и краевые валики сливаются между собой, образуя экватор зуба (6). Медиальное и дистальное углубления представлены неглубокими канавками, идущими практически параллельно, заканчивающимися вырезками на режущем крае.

Небная поверхность коронки 11 зуба представлена на рис. 619-621.

Небная поверхность верхнего правого центрального резца также имеет форму трапеции. Аналогично вестибулярной поверхности просматриваются острый, ниже расположенный медиальный угол (5) коронки и округлый дистальный (6). Однако на данной поверхности



ХУДОЖЕСТВЕННОЕ МОДЕЛИРОВАНИЕ И РЕСТАВРАЦИЯ ЗУБОВ












Рис.619


Рис. 620


Рис. 621


Рис. 620. 1 — медиальный валик; 2 — дистальный валик; 3 — цервикальный поясок; 4 — анатомическая шейка; 5 — медиальный угол; 6 — дистальный угол

большего развития достигают конвергирующие краевые валики (медиальный — (1), дистальный — (2)), объединяющиеся между собой в пришеечной области, продольный валик не прослеживается. Такое строение коронки зуба с небной поверхности дает основание говорить о лопатообразности формы центрального резца. В пришеечной области есть цервикальный поясок (3), который равномерно окаймляет шейку зуба, однако на границе пришеечной и средней трети появляются эмалевые выступы, стремящиеся к центру коронки, причем дистальный выступ занимает большую протяженность по отношению к медиальному, их разделяет тонкая борозда. Таким образом, небная поверхность коронки данного 11 зуба достаточно дифференцирована. При детальном рассмотрении определяется наличие нескольких морфологических элементов, их грани и гребни выражены незначительно, и все имеющиеся формы имеют плавные линии, округлые очертания.

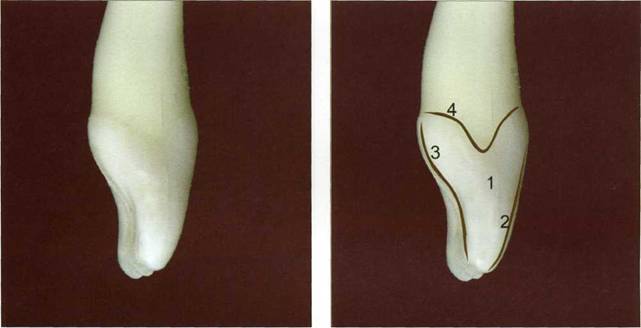

Рис. 622 Рис. 623 Рис. 623. 1 — медиальная поверхность; 2 — вестибулярный контур; 3 — небный контур; 4 — анатомическая шейка

Контактная медиальная поверхность (1) верхнего правого центрального резца напоминает форму клина, основание которого находится в области шейки зуба, верхушка проецируется по средней продольной линии оси корня (рис. 622, 623).


ПРОСТРАНСТВЕННОЕ МОДЕЛИРОВАНИЕ ЗУБОВ



Вестибулярный контур (2) имеет равномерный плавный наклон к режущему краю, небный контур (3) выпуклый в пришеечной области за счет развития цервикального пояска, вогнут в средней и режущей трети.

Контактная дистальная поверхность (1), представленная в виде клина, аналогична строению передней контактной поверхности (рис. 624, 625).

Рис. 624 Рис. 625

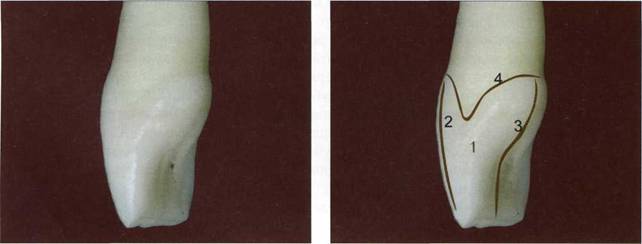

Рис. 625. 1 — дистальная поверхность; 2 — вестибулярный контур; 3 — нёбный контур; 4 — анатомическая шейка

Однако в ее средней части просматривается более развитый, чем медиальный, дистальный валик, придающий округлость и небольшую выпуклость дистальной контактной поверхности.
