Моделирование первого резца нижней челюсти

Учитывая морфологическое строение коронки нижнего центрального резца, а также его размерные характеристики, делаем заготовку предполагаемой модели из пластилина (рис. 576, 577), выдерживая следующие соотношения:

Коронка нижнего левого центрального резца напоминает форму долота. На начальных этапах моделирования задаем габаритные очертания коронке и формируем узкую и высокую культю. На данном этапе уже просматривается принадлежность зуба к определенной стороне: медиальный режущий край несколько возвышается над чуть скошенным диетальным. Так как признак угла в нижних резцах не является информативным, то и на модели медиальный и дистальный углы незначительно различаются по форме. Обратите внимание, что на первом этапе моделирования уже просматриваются очертания основных валиков (рис. 578).

Краевые (медиальный и дистальный) формируют будущие контактные поверхности. Так, медиальный располагается практически вертикально, с незначительным изгибом в режущей трети, дистальный валик имеет более округлый ход в средней трети, что также дает возможность ориентации стороны. Определяется основной продольный валик, который располагается по центру коронки, имея незначительное возвышение на ее режущем крае.

Следующие этапы демонстрируют моделирование дистального краевого гребня. По вестибулярной поверхности создаем валик с пологими скатами (1), придавая дистальной

ПРОСТРАНСТВЕННОЕ МОДЕЛИРОВАНИЕ ЗУБОВ

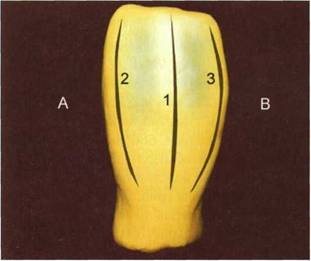

Рис. 578. А — медиальная сторона; В — дистальная сторона; 1 — продольный валик; 2 — медиальный валик; 3 — дисталь-ный валик

Рис. 577

части коронки форму долота (рис. 579). Далее наносим часть пластилина и на контактную поверхность, формируя дисталь-ную грань (2), где уже более четко прослеживается ее наклон от шейки к режущему краю коронки (рис. 580). Заканчиваем моделирование дистальнои части коронки нанесением материала на язычную поверхность (3). Здесь уже выделяется часть язычного бугорка, оформляется краевой валик с язычной поверхности, имеющий определенный изгиб в средней трети коронки (рис. 581).

Далее формируем медиальную часть коронки 31 зуба. Аналогично дистальнои части зуба моделируем краевой валик (1) по вес-

Рис. 579

Рис. 580

Рис. 581

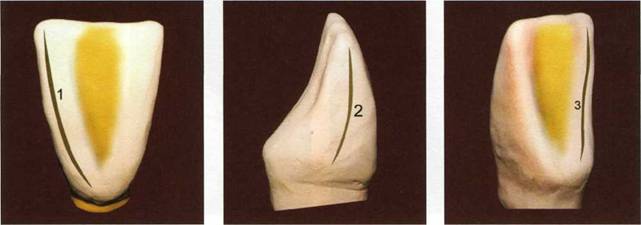

Рис. 579 — 581. 1 — дистальный валик вестибулярной поверхности; 2 — контактная дистальная поверхность; 3 — дистальный валик язычной поверхности

ХУДОЖЕСТВЕННОЕ МОДЕЛИРОВАНИЕ И РЕСТАВРАЦИЯ ЗУБОВ

тибулярной поверхности (рис. 582), оформляем контактную сторону (2) (рис. 583), затем выкладываем краевой валик (3) на язычной поверхности (рис. 584).

Рис. 582 Рис. 583 Рис. 584

Рис. 582—584. 1 — медиальный валик вестибулярной поверхности; 2 — контактная медиальная поверхность; 3 — медиальный валик язычной поверхности

Отмоделированные контактные поверхности практически воспроизвели форму коронки 31 зуба. Остается путем формирования незначительно выраженного продольного валика по центру коронки с вестибулярной (рис. 585) и язычной стороны (рис. 586) закончить моделирование коронки нижнего центрального резца. В заключение моделирования демонстрируются вестибулярная (рис. 587), язычная (рис. 588), контактная медиальная (рис. 589), контактная дистальная (рис. 590) поверхности, где, применяя элементы тонкого моделирования, воспроизвели форму, микрорельеф поверхностей центрального резца нижней челюсти.

При формировании данного зуба оператором показана иная последовательность

воспроизведения формы коронки зуба. Несмотря на то что в моделировании определенная последовательность действий имеет значение для получения положительного результата, каждый профессионал имеет право выбора как метода восстановления зубов (прямой, непрямой, комбинированный), так и этапов формирования тканей зубов.

Рис. 587

Рис. 588

Рис. 589

Рис. 590

ПРОСТРАНСТВЕННОЕ МОДЕЛИРОВАНИЕ ЗУБОВ

ВТОРОЙ РЕЗЕЦ НИЖНЕЙ ЧЕЛЮСТИ

Боковой резец нижней челюсти является ключевым зубом, его размерные характеристики превышают морфологические параметры вариабельного центрального резца.

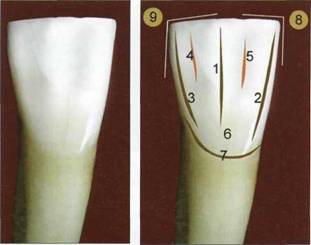

Рис. 591, 592 отображают вестибулярную поверхность нижнего правого бокового резца. Вестибулярная поверхность коронки данного 42 зуба напоминает форму трапеции, меньшее основание которого обращено в пришеечную область, большее к режущему краю. На сглаженной, мало дифференцированной поверхности просматриваются слабо выраженный продольный валик (1) с пологими скатами, а также краевые: медиальный (2) и дистальный (3). Конвергирующие краевые валики в пришеечной области сливаются между собой, образуя плоский экватор (6). Медиальный краевой валик имеет более прямолинейный ход от шейки к режущему краю, заканчивается незначительным возвышением, формируя острый медиальный угол коронки (8). Дистальный краевой валик имеет более резкий наклон от пришеечной зоны к режущему краю, заканчивается небольшим возвышением эмали на

дистальном крае, образуя тупой округленный дистальный угол (9). Признак угла в данном варианте строения имеет ведущее значение при определении принадлежности коронки зуба к челюсти. Углубления (медиальное — (5), дистальное — (4)), отделяющие основные валики, развиты незначительно, просматриваются в режущей трети в виде мелких канавок. Язычная поверхность нижнего правого бокового резца представлена на рис. 593, 594. Язычная поверхность коронки 42 зуба имеет развитые краевые валики и сглаженный продольный валик (1), чем создает лопатообразную форму. Медиальный валик (2) имеет выраженный равномерный изгиб от пришеечной области к режущему краю, где заканчивается

незначительным возвышением. Дистальный валик (3) S-образно изгибается от шейки к дистальному возвышению на режущем крае коронки. Медиальный угол (6) коронки выше и острее дистального (7). В области шейки краевые валики сливаются, формируя сглаженный язычный бугорок (4). Между основными валиками в области средней трети и режущей трети просматриваются незначительные углубления.

Рис. 595, 596 демонстрируют медиальную (1) контактную поверхность нижнего правого латерального резца.

Медиальная поверхность коронки 32 зуба напоминает форму треугольника, основание которого обращено к шейке зуба,

ХУДОЖЕСТВЕННОЕ МОДЕЛИРОВАНИЕ И РЕСТАВРАЦИЯ ЗУБОВ

Рис. 595

Рис. 596

Рис. 597

Рис. 598

Рис. 596. 1 — медиальная поверхность; 2 — вестибулярный контур; 3 — язычный контур; 4 — анатомическая шейка

Рис. 598. 1 — дистальная поверхность; 2 — язычный контур; 3 — анатомическая шейка

лярного (2) и небного (3) контуров коронки равномерно изогнуты от шейки зуба к режущему краю.

Контактная дистальная поверхность (1) демонстрируется на рис. 597, 598.
