Измерительные цепи тензорезисторов

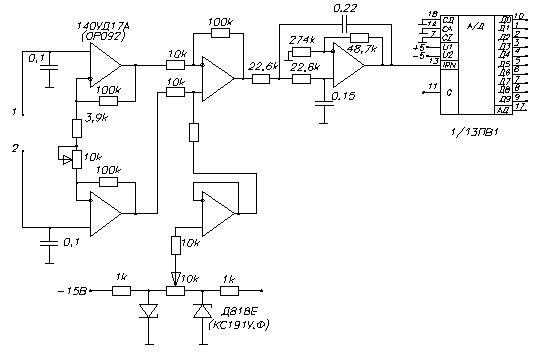

В подавляющем большинстве случаев тензорезисторы используются в мостовых схемах постоянного тока, при этом тензорезистор может быть включён в одно из плеч, в два плеча, либо вся цепь состоит из тензорезисторов. Так как относительные изменения сопротивления тензорезисторов ε_R очень малы (<1%), то существенное влияние на результат измерения могут оказать температурные изменения. Следовательно, необходимо предусмотреть температурную компенсацию. В частности, если используется мостовая цепь с одним тензорезистором, то для температурной компенсации необходимо применить другой нерабочий тензорезистор аналогичный рабочему и находящийся с ним в одинаковых температурных условиях.

R_T=R_T0 (1+ε_R)

Более предпочтительной схемой является схема с дифференциальным включением преобразователей, в которой один из тензорезисторов испытывает деформацию растяжения, а другой тензорезистор – деформацию сжатия. В этом случае температурная погрешность также исключается, а чувствительность тензомоста возрастает в 2 раза.

Две пары дифференциальных тензорезисторов образующих полный мост из тензорезисторов обеспечивают максимальную коррекцию температурной погрешности и в четыре раза увеличивают чувствительность. Полная температурная компенсация погрешности возможна только при полной идентичности всех характеристик тензорезисторов, то есть в мостовых схемах необходимо предусмотреть переменные резисторы, с помощью которых можно производить уравновешивание моста при отсутствии деформации. Кроме того, в качестве источника питания тензомостов можно использовать как стабилизаторы постоянного или переменного напряжения, источник тока, а также запитывать мост импульсным напряжением.
