№ условных знаков	Названия условных знаков	Изображение
	Якорные стоянки, остановочные пункты и пристани без оборудованных причалов [138]
	Железные дороги по молу
	Волноломы, траверсы, буны и т.п. а сооружения [139] б
	Морские каналы [140,141] а б
	Железнодорожные паромы
	Маяки [140]
	Огни (светящие береговые навигационные знаки) [140]
	Постоянные знаки береговой сигнализации, имеющие значение ориентиров [142]
	Плавучие маяки с одним огнем [140]
	Плавучие маяки с двумя огнями [140]
	Светящие буи [140]

Таблица 30

№ условных знаков	Названия условных знаков	Изображение
на съемочном оригинале	на красочном оттиске
Объекты водоснабжения
	Водопроводы наземные [48,54,144]
	Водопроводы подземные [48,54,144]
	Лотки и желоба для подачи воды [54,145]:
	1) наземные
	2) на опорах
	Кяризы [144]:
	1) действующие
	2) недействующие
	Главные колодцы в степных и пустынных местностях (числитель— отметка поверхности земли у колодца, знаменатель-глубина колодца в м до уровня воды и до дна) [144,146]
	Колодцы (IX-VI-месяцы, когда колодец имеет воду) [146]
*	1. Колодцы с механическим подъемом воды [146,147]
	2. Колодцы бетонированные с механическим подъемом воды [146,147]
	Колодцы с ветряным двигателем [148]
	Колодцы, расположенные внутри зданий; колодцы, совмещенные с водонапорными башнями и водокачками [148]

Таблица 31

№ условных знаков	Названия условных знаков	Изображение
	1. Артезианские колодцы и артезианские скважины [148]
	2. Артезианские колодцы с откачивающими устройствами [147,148]
	3. Артезианские колодцы, расположенные внутри зданий [148]
	4.Артезианские колодцы, расположенные внутри зданий, совмещенные с откачивающими устройствами [147,148]
	Колонки водоразборные (вне населенных пунктов)
	Чигири
	Стационарные насосы (без построек) на каналах (1) и передвижные насосы на каналах (2) [149]
	Водохранилища открытые, крытые и подземные, отстойники, бассейны, дождевые ямы (2 и 3-высота обваловки в м; III-VI-месяцы, когда водохранилище имеет воду) [124,150] а
б
	Источники (ключи, родники)[151]:
	1) необорудованные
	2) оборудованные
	Фонтаны
	Гейзеры

Таблица 32

№ условных знаков	Названия условных знаков	Изображение
Мосты и переправы
	Мосты металлические однопролетные длиной более 13 м [152,153]
	Мосты металлические многопролетные(на образце—двухпролетный) [152,153]
	Мосты металлические подъемные и разводные [152,153]
	Мосты каменные, бетонные и железобетонные однопролетные [152,153]
	Мосты каменные, бетонные и железобетонные многопролетные (на образце— трехпролетный) [152,153]
	Мосты каменные, бетонные и железобетонные подъемные и разводные [152,153]
	Мосты деревянные однопролетные [152,153,154]
	Мосты деревянные многопролетные (на образце—двухпролетный) [152.153]
	Мосты деревянные подъемные и разводные [152.153]
	Мосты на плавучих опорах (плотах, судах,понтонах) [152,153]
	Мосты цепные и канатные [152,153]
	Мосты двухъярусные с шоссе под железной дорогой (на образце— каменный, бетонный или железобетонный двухпролетный мост) [152.153]
	Мосты двухъярусные с шоссе над железной дорогой (на образце— металлический однопролетный мост) [152,153]

•

Таблица 33

№ условных знаков	Названия условных знаков	Изображение
	Мосты с проходящими рядом железной дорогой и шоссе [152.153]:
	1) на общем пролетном строении
	2) на разобщенных пролетных строениях, но на общих опорах
*	Характеристики мостов [153,155]: 8—высота низа пролетного строения над уровнем воды (на судоходных реках), 182-длина моста, 6—ширина его проезжей части в м; 10—автомобильная нагрузка (грузоподъемность) в т. 97.6—отметка высоты настила
*	Мосты длиной от 3 до 13 м и их характеристики [152,153,154,155];
	1) металлические, каменные, бетонные и железобетонные мосты
	2) деревянные мосты
	3) цепные и канатные мосты
	Мосты длиной менее 3 м [156]
*	Характеристики мостов менее 3 м [157]: 112,6-отметка настила моста; 2-длина по настилу, 5—ширина проезжей части в м
	Трубы под дорогами [157]
*	Характеристики труб под дорогами [157]: 157,5 и 62.8—отметки полотна дороги над трубами; 1,0 и 0.6-внутренний диаметр труб в м; 2—количество труб; Бет., М—материал труб

Таблица 34

№ условных знаков	Названия условных знаков	Изображение
	Мосты пешеходные [156,158] а
	б
	Мосты пешеходные висячие [158] а
	б
	Мосты пешеходные со ступенями [158]:
	1) каменные, бетонные, железобетонные и металлические; а б
	2) деревянные а б
	Паромы с механическим двигателем (145—ширина реки, 8*6— размер грузовой палубы парома в м, 30—грузоподъемность в т) [159]
	Паромы (140—ширина реки,4*3—размер грузовой палубы парома в м, 8-грузоподъемность в т) [159]
	Перевозы лодочные с механическим двигателем [160]
	Перевозы лодочные [160]
	Броды и их характеристики: числитель—глубина и длина брода в м, знаменатель — характер грунта дна и скорость течения в м/с [161]

Таблица 35

№ условных знаков	Названия условных знаков	Изображение
Рельеф
	Горизонтали основные и их надписи в м [162]
	Горизонтали основные утолщенные и их надписи в м [162,163]
	Горизонтали дополнительные на половине высоты сечения (полугоризонтали) [164]
	Горизонтали вспомогательные (на произвольней высоте) [165]
	Горизонтали для отображения нависающих склонов [166]
	Указатели направления скатов (бергштрихи) [167]
	Отметки командных высот [168]
	Отметки высот [169]
	1. Отметки высот у ориентиров [169]
	2. Отметки высот точек, находящихся ниже уровня моря [169]
	Перевалы главные, отметки их высот и месяцы действия
	Перевалы, отметки их высот и месяцы действия
	Скалы-останцы (10 и 5-высоты останцов в м) [170]
	Отдельно лежащие камни-ориентиры (2-высота камня в м)
	Скопления камней
	Гряды камней [171]
	Валы корчевания [172]

Таблица 36

№ условных знаков	Названия условных знаков	Изображение
	Обрывы (16—глубина обрыва в м) [173]
	Укрепленные уступы полей на склонах (2-высота уступа в м) [173]
	1. Курганы (3-высота кургана в м) а б
	2.Бугры естественного происхождения- а ориентиры, не выражающиеся б горизонталями (ледяные; торфяные, минеральные)
	1. Ямы (3-глубина ямы в м) а 2. Силосные ямы и силосные траншеи 3. Ямы естественного происхождения (2—глубина ямы в м)
	б
	Карстовые и псевдокарстовые воронки и просадки (3—глубина воронки в м) [174] а б
*	1. Западины (блюдца) 2. Вымочки[175] 3 Пятна развевания (дефляционные котловинки) [175]
	Входы в пещеры и гроты [176]
	Кратеры вулканов а
	б
	Кратеры грязевых вулканов и сопок (1-глу-бина кратера, 2-высота валика в м) а
	б

Таблица 37

№ условных знаков	Названия условных знаков	Изображение
	Крутые задернованные склоны протяженностью на карте менее 1 см [177]
	Крутые задернованные склоны протяженностью на карте 1 см и более [177]
	Задернованные уступы (бровки), не выражающиеся горизонталями [178]
	Сухие русла и водороины (рытвины) [179]
*	Овраги и промоины шириной [179]: 1) менее Зм 2) от 3 до 10 м( характеристика оврага: в числителе—ширина по верху, в зна-менателе - глубина в м) 3) более 10м-изображаются в масштабе карты (6 и 9—глубины оврагов в м) 4) эрозионные борозды
	Оползни [180]: 1) действующие (3-глубина обрыва в м) 2) старые (с задернованным обрывом

Таблица 38

№ условных знаков	Названия условных знаков	Изображение
	Осыпи рыхлых пород (песчаные, глинистые и др.) [180]
	Осыпи твердых пород: 1) каменисто--щебеночные; 2) галечниковые [180]
	Скалистые обрывы [181] а     б
	Скалы
	Дайки (5-высота дайки в м) [182] а     б
	Каменные реки [183]

Таблица 39

№ условных знаков	Названия условных знаков	Изображение
	Ледники [184]: 1) фирновые поля 2) ледниковые языки 3) границы фирновых полей 4) границы ледниковых языков
	1. Ледниковые трещины [185] 2.Морены [185]
	Каровые и другие ледники с короткими языками [184]
	Снежники [186]
	Наледи [187]: 1 1) речные 2) грунтовые 3) границы больших наледных полян
	Ледяные обрывы (барьеры); 5—глубина обрыва в м а
	б

Таблица 40

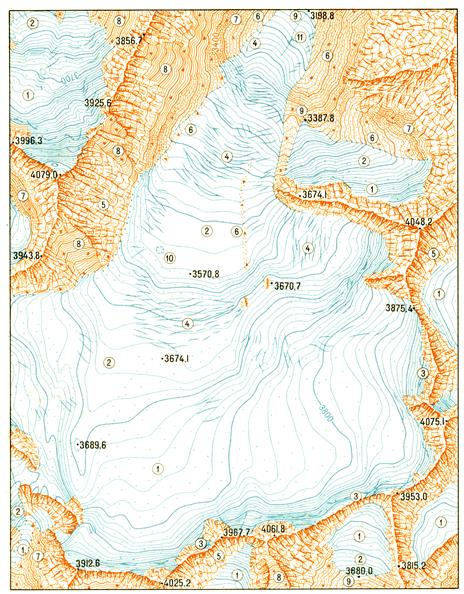

Пример изображения высокогорного ледникового рельефа

[184,185,186]

I. Фирновые поля и снежники. 2. Ледниковые языки.3. Ледниковые трещины краевые (бергшрунды).4. Ледниковые трещины. 5. Скалы и скалистые обрывы. 6. Морены. 7. Каменисто-щебеночные осыпи. 8. Каменистые поверхности (выходы монолитных пород). 9. Отметки концов ледниковых языков. 10. Ледниковые колодцы. 11. Водотоки на леднике.

Таблица 41

№ условных знаков	Названия условных знаков	Изображение
на съемочном оригинале	на красочном оттиске
Растительность
	Контуры растительности, грунтов и др. [188]
Древесная растительность
	Леса [189]:
	1) хвойные (еловые, пихтовые, сосновые, кедровые и др.)
	2) лиственные (дубовые, буковые, березовые, осиновые и др.)
	3) смешанные
	Криволесье на оползневых и карстовых участках („пьяный лес")
	Характеристики древостоев в м: числитель—средняя высота, знаменатель— средняя толщина стволов, справа от дроби -среднее расстояние между деревьями [190]
	Угнетенные низкорослые и карликовые леса [191]
*	Поросль леса (2—средняя высота деревьев в м)[192]
	Молодые посадки леса:
	1) полосами шириной менее 30 м (3—средняя высота деревьев в м)
	2) площадные при ширине 30 м и более (2—средняя высота деревьев в м)
	Питомники лесных, фруктовых и декоративных пород:
	1) полосами шириной менее 30м (0,2-средняя высота саженцев в м)
	2) площадные —при ширине 30 м и более (1—средняя высота саженцев в м)

Таблица 42

№ условных знаков	Названия условных знаков	Изображение
на съемочном оригинале	на красочном оттиске
	Просеки в лесу шириной менее 5 и (4—ширина просеки в м) [193]   Просеки в лесу шириной от 5 до 10 м (5—ширина просеки в м) [194]   Просеки в лесу шириной от 10 до 20 м [194]   Просеки в лесу шириной 20 м и более [194]     Номера лесных кварталов [194]   Просеки в лесу, ограниченные сухими канавами (1), заборами, изгородями, плетнями (2) [194]     Дороги по просекам [194]     Линии связи по просекам [194] 1)при ширине просек от 5 до 10 м   2) при ширине просек до 5(3-ширина просеки в м.)   Границы по просекам
