Разработка и документирование процесса

Для описания процесса воспользуемся методологией IDEF0, который позволяют более подробно рассмотреть процесс, с целью получения целостного, наглядного и компактного описания.

IDEF0 - INTEGRATION DEFINITION FOR FUNCTION MODELING методология функционального моделирования, в основе которой лежит представление системыменеджмента качества в виде набора взаимодействующих и взаимосвязанных блоков, отображающих процесс СМК.

Каждому процессу СМК (группе процессов, подпроцессу) ставится в соответствие блок.

На IDEF0-диаграмме, основном документе при анализе и проектировании системы менеджмента качества, блок представляет собой прямоугольник.

Интерфейсы, посредством которых блок взаимодействует с другими блоками или с внешней по отношению к системе менеджмента качества средой, представляются дугами (стрелками), входящими в блок или выходящими из него.

Этапы и подэтапы диаграммы IDEF0 представлены на схемах 1- 4.

Схема 1. Диаграмма первого уровня.

	Схема № 10 а
Приказы, распоряжения Техническая документация                           Исправный автотранспорт   Заявка на ремонт
А0	Отремонтировать автотранспорт

Схема 2. Диаграмма второго уровня

		Схема № 10 б
А0	Подготовить все необходимое для ремонтных работ

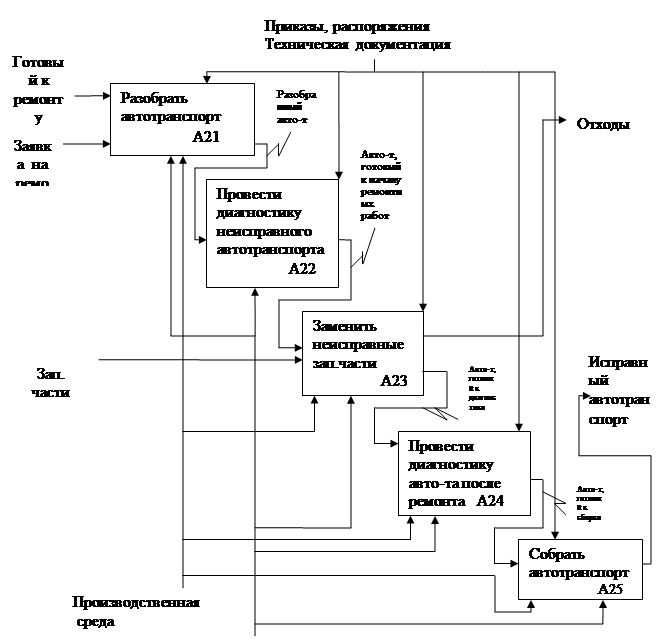

Схема 3. Диаграмма уровня А2

		Схема 10 г
Слесарный инструмент и оборудование
А2	Выполнение ремонтных работ

Далее необходимо составить карту процесса «Ремонт автотранспорта».

В карте процесса прописывается следующее:

· Цель процесса и назначение процесса;

· Ответственность;

· Описание процесса;
