Приложение 2. Расчетное задание 2. Расчет цепи постоянного тока смешанного соединения пассивных элементов
Расчетное задание 2. Расчет цепи постоянного тока смешанного соединения пассивных элементов.

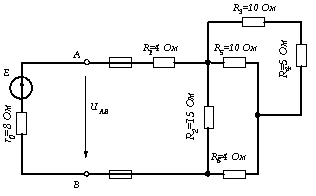

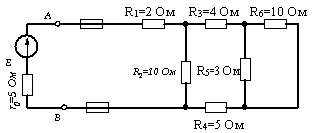

Рис. 39.
Рис. 40.
Рис. 41.
Рис. 42.
Рис. 43.
Порядок расчёта
1. Начертить схему цепи согласно своему варианту. Указать направление токов около каждого пассивного элемента
2. Применить метод свёртывания для расчёта эквивалентного сопротивления цепи
3. Определить значение тока и напряжения на каждом пассивном элементе и всей цепи
4. Выполнить проверку расчёта применив первый закон Кирхгофа
5.Составить баланс мощностей
Таблица исходных данных
| № варианта | № рисунка | Задаваемая величина |
| UAB=100 B | ||
| I1=20 A | ||
| U2=30 B | ||
| I5=10 A | ||
| UAB=50 B | ||
| I2=3,75 A | ||
| I4=5 A | ||
| U5=30 B | ||
| I3=125 A | ||
| UAB=80 B | ||
| I3=1 A | ||
| U1=20 B | ||
| I5=5 A | ||
| I1=12 A | ||
| U5=60 B | ||
| UAB=60 B | ||
| I2=3 A | ||
| U2=12 B | ||
| U4=36 B | ||
| I4=12 A | ||
| UAB=50 B | ||
| I2=2 A | ||
| I4=5 A | ||
| U5=18 B | ||
| I3=1,2 A | ||
| I5=6 A | ||
| UAB=80 B | ||
| I6=3 A | ||
| U4=10 B | ||
| U1=20 B | ||
| I4=2 A | ||
| U2=30 B |
