Задание масштаба, максимально увеличивающего выводимое на экран изображение





(Чтобы система полностью отображала рабочее поле).

Command (Команда): Zoom (Покажи) ↵ → All (Все) ↵



Надо следить, чтобы за пределами лимитов не было построений, иначе команда ZOOM ALL изменит масштаб изображения таким образом, что на экран поместится прямоугольник, описанный вокруг всех элементов чертежа.

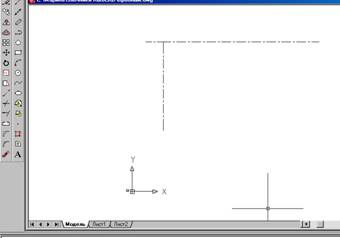

ПОСЛЕ УКАЗАННЫХ ДЕЙСТВИЙ ЧЕРТЕЖ ВЫГЛЯДИТ СЛЕДУЮЩИМ ОБРАЗОМ:








Изобразить остальные продольные и поперечные оси плана здания на заданных расстояниях друг от друга, используя команду _Copy (Копировать).

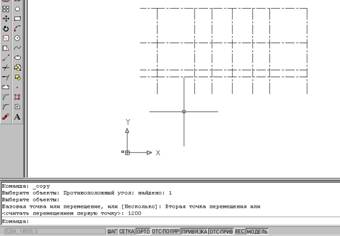

ПОСЛЕ УКАЗАННЫХ ДЕЙСТВИЙ ЧЕРТЕЖ ВЫГЛЯДИТ СЛЕДУЮЩИМ ОБРАЗОМ:










Формирование окружности радиусом 8 единиц для маркировки осей, используя команду Circle (Круг).

Окружности формируем в ОСНОВНОМ ТОНКОМ слое.
