Исходные параметры цилиндрических зубчатых передач

Таблица 2.16

Таблица 2.17

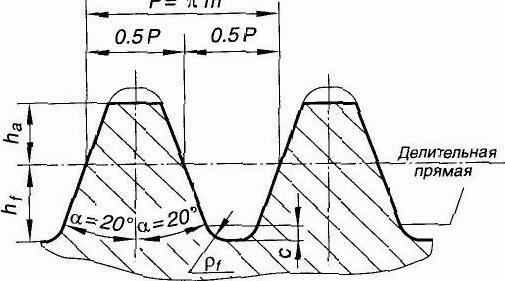

Параметры исходного контура для зубчатых колес с модулем m > 1 мм по ГОСТ 13755—81
№ п/п	Наименование параметра	Обозначение	Числовое значение
1	Угол главного профиля	?	20°
2	Высота головки зуба	hа	ha = ha m
3	Коэффициент высоты головки	hа	1
4	Высота ножки зуба	hf	hf = hf m
5	Коэффициент высоты ножки	hf	1.25
6	Радиус кривизны переходной кривой	pf	pf = pf m
7	Коэффициент радиуса кривизны переходной кривой	pf	0.38
8	Радиальный зазор в паре исходных контуров	с	с = с m
9	Коэффициент радиального зазора	с	0.25

Основные параметры цилиндрических зубчатых колес и передач

Таблица 2.18

№ п/п	Наименование параметра	Обозначение	Расчетные формулы и числовые значения
1	Делительное межосевое расстояние	а
2	Коэффициент смещения	х?
3	Угол профиля	?t
4	Угол зацепления	?tw
5	Межосевое расстояние	аw
6	Делительный диаметр шестерни. (Диаметр окружности, по которому обкатывается инструмент при нарезании)	d1
7	Делительный диаметр колеса	d2
8	Передаточное число	u
9	Начальный диаметр шестерни. (Начальные диаметры, диаметры окружностей, по которым пара зубчатых колес обкатывается в процессе вращения)	dw1
10	Начальный диаметр колеса	dw2
11	Коэффициент воспринимаемого смещения	y
12	Коэффициент уравнительного смещения	y
13	Диаметр вершин зубьев шестерни	da1
14	Диаметр вершин зубьев колеса	da2
15	Диаметр впадин шестерни	df1
16	Диаметр впадин колеса	df2
17	Основной диаметр шестерни. (Диаметр окружности, разверткой которой являются эвольвенты зубьев)	db1
18	Основной диаметр колеса	db2
