Построение переходных процессов в режиме динамического торможения

На рисунке 7.2.1 и 7.2.2 представлен процесс изменения скорости и выпрямленного тока статора при движении сосуда вниз на динамическом торможении. Пуск вхолостую. Напряжение управления , скачком набрасываем нагрузку .

На рисунке 7.2.3 и 7.2.4 представлен процесс изменения скорости и выпрямленного тока статора при движении сосуда вниз на динамическом торможении. Пуск под нагрузкой. Напряжение управления , .

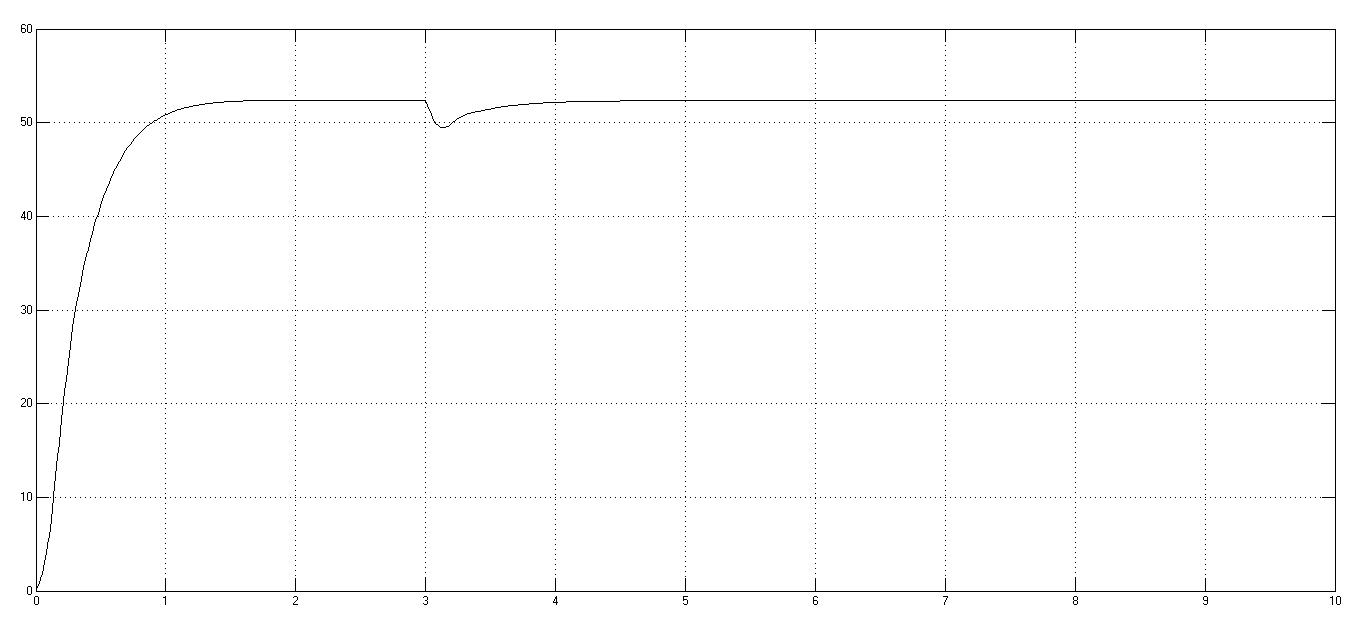

Рис. 7.2.1. Переходный процесс по скорости при движении вниз в режиме динамического торможения при пуске вхолостую и набросе нагрузки.

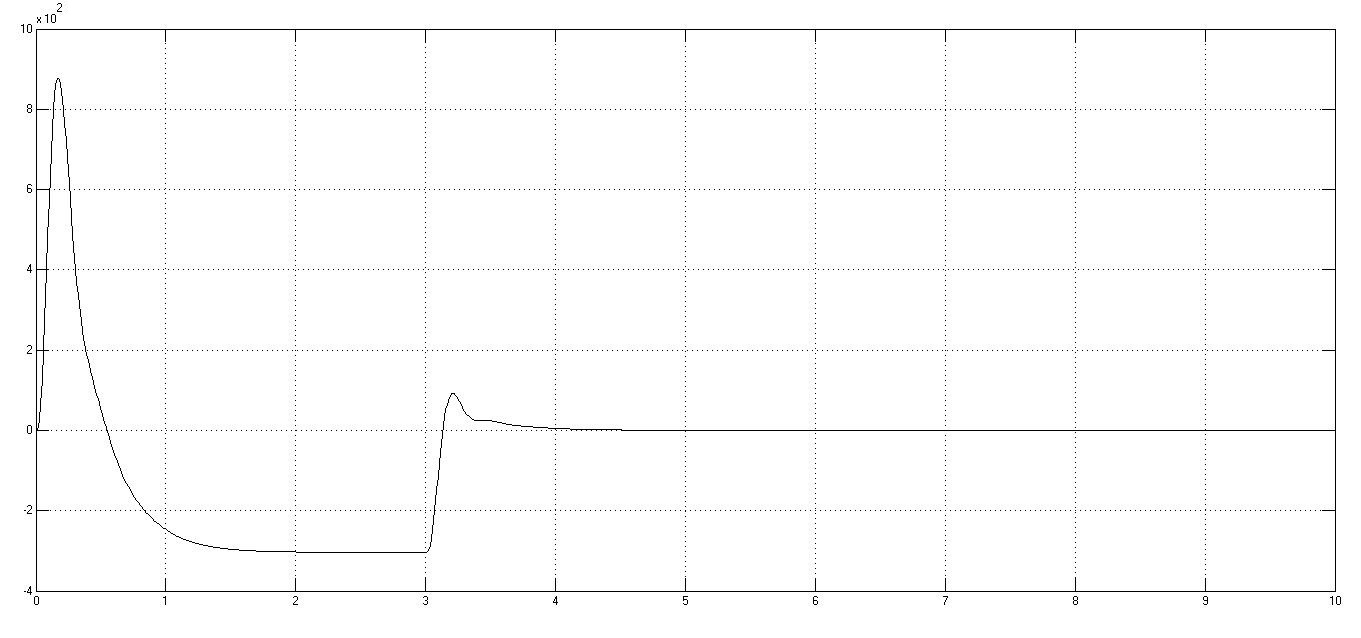

Рис. 7.2.2. Переходный процесс по току при движении вниз в режиме динамического торможения при пуске вхолостую и набросе нагрузки.

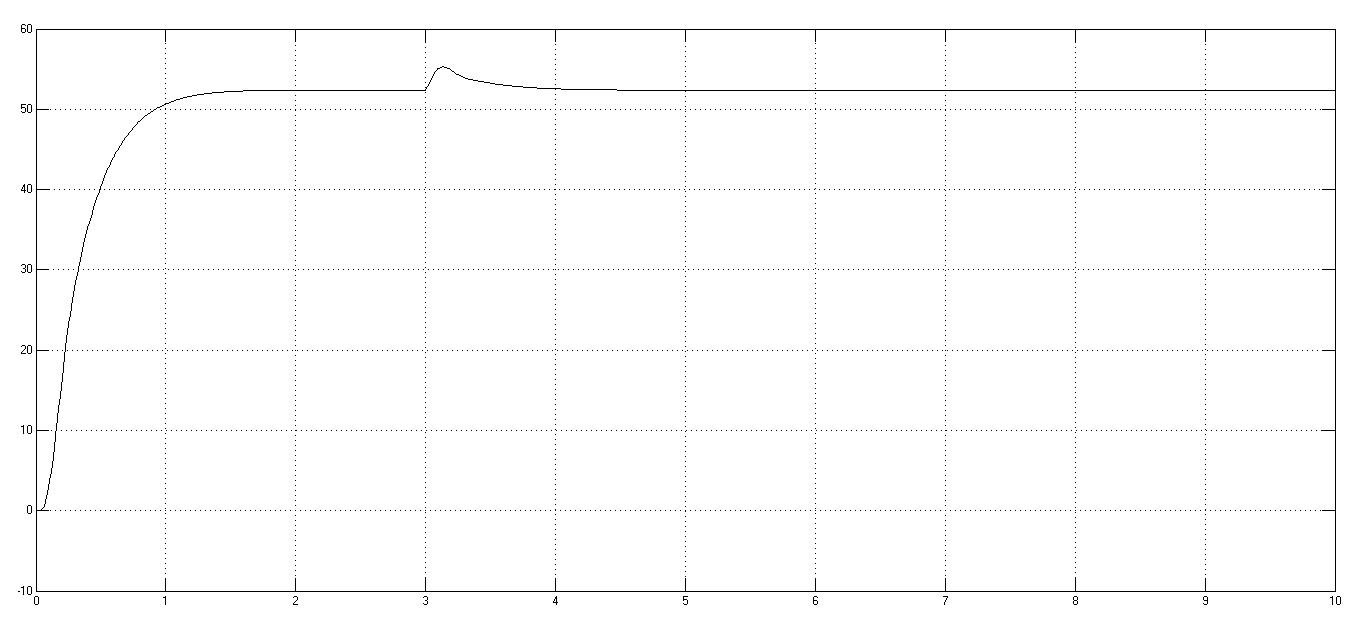

Рис. 7.2.3. Переходный процесс по скорости при движении вниз в режиме динамического торможения при сбросе нагрузки.

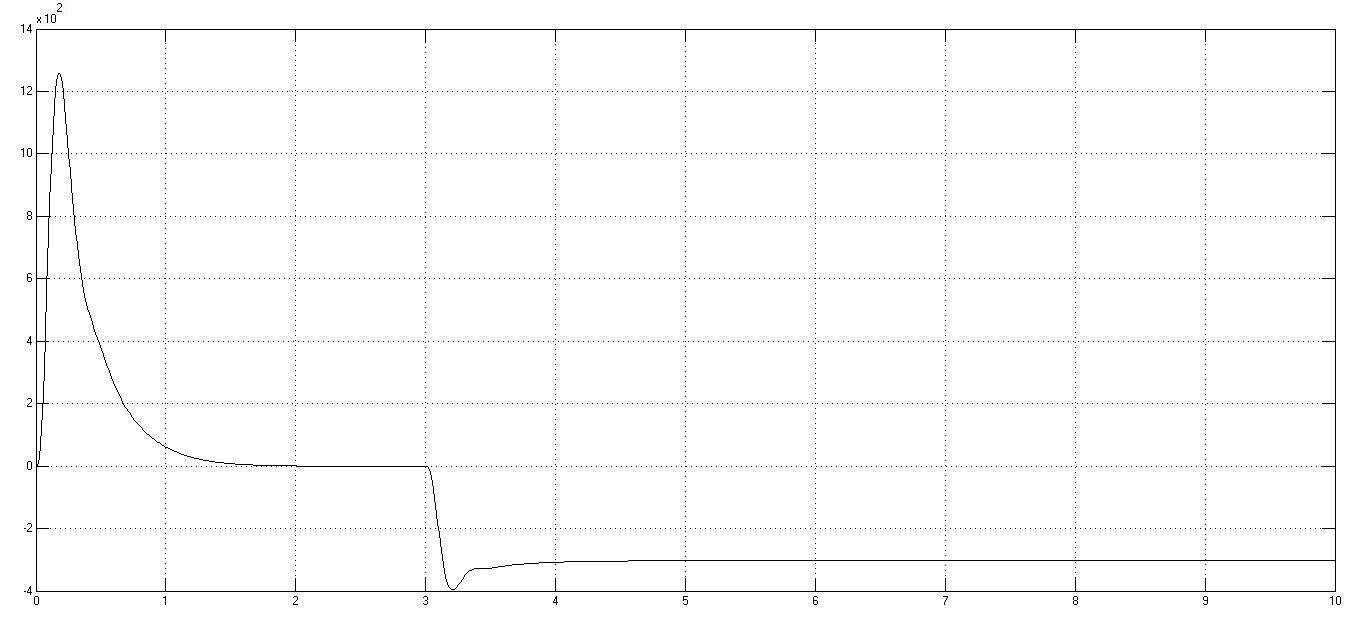

Рис. 7.2.4. Переходный процесс по току при движении вниз в режиме динамического торможения при сбросе нагрузки.

Заключение.

Мною был разработан электропривод рудничного подъёма по схеме асинхронно - вентильного каскада, выбрано электрооборудование, построена система автоматического управления по подчиненному принципу и рассчитаны на компьютере с помощью пакета программ MatLab динамические процессы.

Анализ динамических процессов в приводе позволяет сказать, что построенная система подчиненного регулирования - астатическая, как по управляющему так и по возмущающему воздействию (ошибка по скорости ).В схеме электропривода реализовано динамическое торможение.
