Структурная схема

Структурная схема является первой моделью разрабатываемого устройства. Она определяет основные функциональные части из­делия, их назначение и взаимосвязи и служит для общего ознакомления с изделием и принципом его работы.

На структурной схеме составные части изделия изображают упрощенно в виде прямоугольников произвольной формы или принятых условных графичес­ких обозначений согласно стандартам [8, 10]. Второстепен­ные функциональные части на структурных схемах обычно не показывают (например, блоки питания).

Графическое построение схемы должно давать наглядное представление о последовательности взаимодействия функциональных частей в изделии. Между элементами рекомендуется стрелками обозначать на­правления хода процессов, происхо­дящих в изделии.

При изображении элементов в виде прямоугольников их наименование (обозначение) рекомендуется вписывать внутрь прямо­угольника.

Возможно размещение на схеме поясняющих надписей, диаграмм, гра­фиков и таблиц, разъясняющих последовательность процессов во времени и состояние параметров в характерных точках (ток, напряжение, форма и значение сигналов и т.п.). Пример оформления структурной схемы приведен на рисунке 5.1.

При большем количестве функ­циональных частей допускается вза­мен наимено­ваний, типов и обозначений проставлять порядковые но­мера, которые наносят справа от изображения или над ним, как пра­вило, сверху вниз в направлении слева направо (см. рисунок 4.2). В этом случае наименования, типы и обо­значения указывают на поле схемы или в таблице произвольной формы, подобной перечню элементов (рисунок 5.2).

Для сокращения длины сложной схемы и повышения наглядности реко­мендуется по возможности основные цепи располагать горизонтально, а вспомогательные цепи – вертикально или горизонтально в промежутках между основными цепями (см. рисунок 5.1).

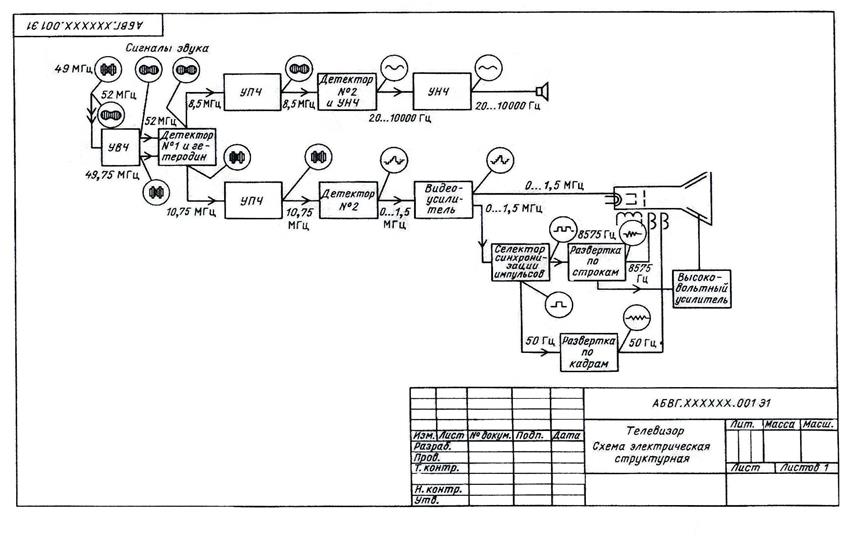

Рисунок 5.1 – Пример оформления структурной схемы

Рисунок 5.2 – Пример оформления структурной схемы с таблицей расшифровки обозначений функциональных элементов
