Закрылки

На каждом крыле самолета DA42 установлен один внутренний и один внешний закрылок (рис.10,11). Для управления внутренними и внешними закрылками используется расположенный в кабине переключатель управления закрылками.При помощи узлов навески внешний закрылок крепится к задней кромке отъемной части крыла. Каждый закрылок имеет пять узлов навески и кабанчик. Каждый узел навески крепится к передней кромке закрылка двумя болтами. В средней части узла навески предусмотрено небольшое отверстие для доступа к гайкам и шайбам крепления. В каждом узле навески с его внутренней стороны установлена фланцевая втулка. Внешний конец узла навески закрыт пластмассовой заглушкой.Закрылок имеет внутреннюю концевую нервюру.

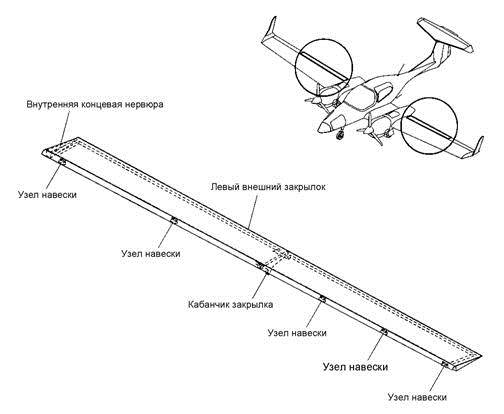

Рисунок 10 Внешний закрылок

При помощи узлов навески внутренний закрылок крепится к центроплану самолета. Каждый внутренний закрылок имеет четыре узла навески и кабанчик. Каждый узел навески крепится к передней кромке закрылка двумя болтами. В средней части узла навески предусмотрено небольшое отверстие для доступа к гайкам и шайбам крепления. В каждом узле навески с его внутренней стороны установлена фланцевая втулка. Внешний конец узла навески закрыт пластмассовой заглушкой.Закрылок имеет внешнюю концевую нервюру.

Рисунок 11 Внутренний закрылок

2.3.2 Элероны

Элерон имеет нижнюю и верхнюю обшивки. Нижняя обшивка состоит из внутренней и внешней частей, выполненных из углепластика. Внешний и внутренние слои частей обшивки выполнены из стеклопластика и приклеены к промежуточному слою жесткого пена-материала (рис.12). Передняя кромка обшивки изгибается вверх, образуя стенку, затем изгибается вперед, образуя обтекатель, закрывающий зазор между элероном и крылом при движении элерона вниз.Каждый элерон имеет три узла навески и кабанчик. Каждый узел навески крепится к передней кромке элерона двумя болтами. В средней части узла навески предусмотрено небольшое отверстие для доступа к гайкам и шайбам крепления. В каждом узле навески с его внутренней стороны установлена фланцевая втулка. Внешний конец узла навески закрыт пластмассовой заглушкой.

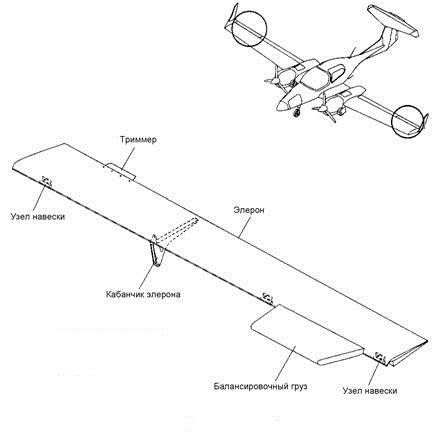

Рисунок 12 Элерон
