Предпрядение – формирование ровницы. Ровничные машины

В кардной системе прядения при производстве пряжи средней линейной плотности используют кольцевые прядильные машины или пневмомеханические.

Задачей ровничной машины является формирование из ленты более тонкого слегка крученого продукта – ровницы и формирование паковки. На ровничной машине осуществляются вытягивание, кручение и наматывание и сложение. При выработке тонкой пряжи в гребенной системе прядения хлопка применяют обычно два перехода ровничных машин: на первом вырабатывают ровницу из ленты, а на втором – тонкую, более равномерную, ровницу, применяя сложение двух ровниц.

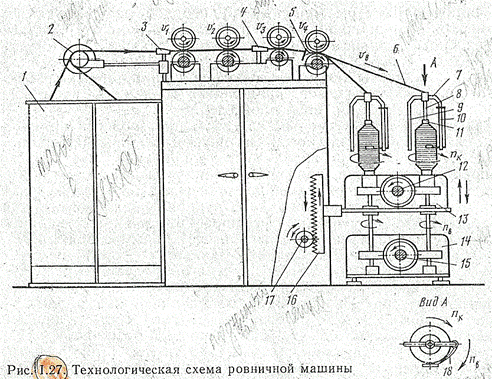

Тазы 1 с лентой с последнего перехода ленточной машины помещают сзади ровничной машины. Для уменьшения натяжения ленты, извлекаемой из таза, и уменьшении скрытой вытяжки на машине установлен медленно вращающийся таз 2. ленты, обогнув его, поступают в вытяжной прибор. Они направляются туда водилкой 3, совершающей возвратно-поступательное движение по определенному закону вдоль нажимного валика и цилиндра питающей пары вытяжного прибора. На выходе ленточка скручивается и превращается в ровницу 6. Крутка ленточке сообщается вследствие вращения веретена 8 с рогулькой 7. Ровница поступает в отверстие верхней части рогульки, надетой на быстровращающееся веретено, проходит внутри полой ветви 10 рогульки, выходит из нее, огибает лапку 18 рогульки и наматывается на вращающуюся катушку 11. Ветвь 9 рогульки используется для уравновешивания. Ровница на катушку наматывается вследствие разницы скоростей катушки 11 и веретена 8 с рогулькой 7. Раскладывание витков розницы по высоте катушки цилиндрическими слоями происходит в результате движения катушек вверх и вниз вместе с подвижной верхней кареткой 13, соединенной с рейкой 16, которая находится в зацеплении с шестерней, установленной на подъемном валу 17. Подъемный вал периодически изменяет направление вращения. В верхней каретке находятся катушечный вал 12 и шестерни, передающие движение катушкам.

В нижней неподвижной каретке 14 расположен веретенный вал 15 и шестерни, передающие движение веретенам с рогульками.
