ЧАСЫ НА МИКРОСХЕМЕ К145ИК1901







Принципиальная схема часов на БИС К145ИК1901 приведена на рис. 61. Основные функциональные узлы электронных часов объединены в кри­сталле БИС: генератор, счетчики минут и часов, формирователь семиэлементно-го кода для управления катодолюминесцентньши индикаторами (выводы 13, 14, 16 — 20), формирователь сигналов выборки индикатора (выводы 4447), уст­ройство установки времени (будильник), компаратор, обеспечивающий форми-. роваиие сигналов управления сигнальным устройством (выводы 26, 27), а так­же устройства, обеспечивающие пуск часов, коррекцию и установку времени, останов индикатора.

Для реализации режима ЗГ к БИС необходимо подключить радиодетали с параметрами, указанными на рис. 61, и кварцевый резонатор с собственной час­тотой 32768Гц. Колебания с этой частотой следования могут быть выведены из БИС через выход 2.

Управление индикаторами построено по принципу динамической индикации (см. § 1), в соответствии с которым одноименные сегменты всех индикаторов объединены и управляются сигналами с соответствующих выводов микросхемы. Например, объединенные сегменты индикаторов ИВ-11 с номером вывода 6 под­ключены к выходу микросхемы с номером 13. Сигналы выборки индикатора управляют потенциалом сеток индикаторных ламп, обеспечивая их поочередное включение. Частота повторения этих сигналов достаточно высокая для того, чтобы свечение индикаторов казалось непрерывным.

Принципиальная схема включает также сигнальное устройство на микросхе­ме К176ЛА7 (DD2.1DD2.4) и транзисторе КТ361В с пьезоэлектрическим те­лефоном в цепи коллектора. Устройство представляет собой два последователь­но соединенных мультивибратора, управляемых сигналами с выходов 26 и 27 БИС. Эти сигналы появляются при достижении времени установки будильника и запускают мультивибраторы. Через 1 мин действие сигналов автоматически прекращается. Сигнал с вывода 26 следует с частотой 2 Гц, обеспечивая работу мультивибратора (элементы DD2.1, DD2.2) в режиме прерывания. Для измене­ния громкости звучания телефона введен переключатель 57 напряжения пита­ния выходного ключа

Блок питания обеспечивает два стабилизированных напряжения: — 27 В для БИС и — 9 В для сигнального устройства. Следует заметить, что микросхема К176ЛА7 подключена к общей точке часов выводом 14, а к шине с напряже­нием — 9 В выводом 7.

Для управления часами предусмотрены четыре нефиксируемые нормально разомкнутые кнопки S1 — S4 и три переключателя S5 — 57. Кратковременным замыканием кнопки S1 осуществляется пуск часов, а кнопки S2 — выключение ин­дикатора, при этом часы продолжают работать, и при нажатии кнопки S1 индикатор покажет текущее время. Кнопки 53, S4 служат для установки пока­заний индикаторов соответственно часов и минут. Установка производится с ча­стотой 2 Гц.

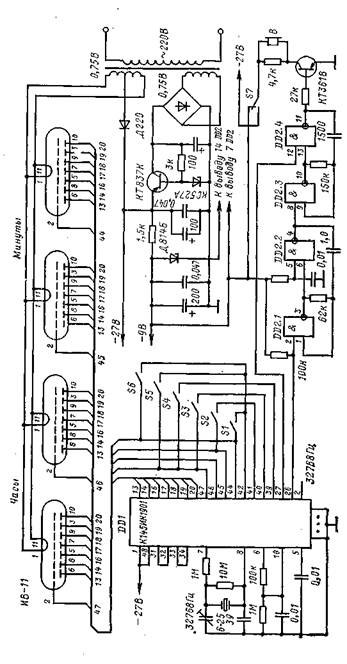

Рис. 61. Принципиальная схема часов на БИС КН5ИК1901



Тумблер S5 предназначен для подключения к индикатору будильника. Уста­новка времени будильника производится при замкнутом S5 кнопками S3, S4. Заметим, что при первом после пуска часов включении будильника индикатор во всех разрядах показывает цифру 5. После установки будильника тумблер S5 размыкается, а затем замыкается кнопка S1 и на индикаторе появляются по­казания текущего времени.

Тумблер S6 включается для коррекции часов по сигналам точного време­ни. При включенном S6 нажатием кнопки S2 индикатор в разрядах десятков и единиц минут устанавливается в 0. После коррекции тумблер S6 размыкается.

Рассмотренная схема представляет собой один из вариантов реализации возможностей БИС К.145ИК1901, перечень которых приведен в § 4.



СПИСОК ЛИТЕРАТУРЫ



1. Электронные наручные часы — микроэлектронное устройство и изделие бы­товой техники/О. В. Сопов, Ю. П. Докучаев, В. Г. Маранц и др. — Элек­тронная техника. Сер. 2. Полупроводниковые приборы, 1978, вып. 5, 6, с. 254.

2. Калашников В. И., Щербинин И. И. Электронные часы. — М.: Знание, 1981. — 64 с.

3. Белогорцев А. Ф.,.Гочияев Б. Р., Кормич О. Е. Крупногабаритные элект­ронные часы. — Электронная промышленность, 1980, вып. 4, с. 46.

4. Аналоговые и цифровые интегральные схемы/Под ред. С. В. Якубовского. — М.: Сов. радио, 1979. — 336 с.

5. Справочник по интегральным микросхемам. — 2-е изд., перераб. и доп./Под ред. Б. В. Тарабрина. — М.: Энергия, 1980. — 816 с.

6. Микросхемы и их применение: Справ. пособие/В. А. Батушев, В. Н. Ве­ниаминов, В. Г. Ковалев и др. — 2-е изд., перераб. и доп. М.: Радио и связь, 1983. — 272 с.

7. Горшков С. Электронные часы на ИМС МОП-структуры. — М.: ДОСААФ, 1981, вып. 74, с. 66.

8. Котемякин А. Н. Микромощные КМДП ИС серии К564. — Электронная промышленность, 1980, вып. I, с. 35.

9. Агапкин В. П., Горелов Р. Б., Левита А. С, Полосин А. Н. Микромощные интегральные схемы серии К564 повышенного быстродействия. — Электрон­ная промышленность, 1977, вып. 4, с. 84.

10. Чернуха Б. Н. Микросхемы серии К512. — Электронная промышленность, 1982, вып. 4, с. 3.





СОДЕРЖАНИЕ



Предисловие

Технические основы построения электронных часов

1. Устройство электронных часов

2. Элементная база электронных часов

3. Микросхемы серии К176

4. Микросхемы серий К561, К564, К512, К145

Функциональные блоки электронных часов

5. Генераторы секундных и линутных импульсов

6. Блок счетчиков

7. Устройство сигнализации

8. Блок индикации

Реализация электронных часов на микросхемах серии К176

9. Простейшие схемы

10. Часы повышенной сложности

11. Схемы серийных электронных часов

Часы на основе многофункциональных БИС

12. Возможности БИС наручных часов

13. Схемы и принцип работы наручных часов

14. Согласующее устройство для БИС

15. Часы на микросхеме К145ИК1901





ББК 32.844

К 56

УДК 681.11:621.38.64



Редакционная коллегия:

Белкин Б. Г., Бирюков С. А., Бондаренко В. М., Борисов В. Г., Геништа Е. И., Гороховский А. В., Ельяшкевич С. А., Жеребцов И. П., Корольков В. Г., Поляков В. Т., Смирнов А. Д., Тарасов Ф. И., Фролов О. П., Хотунцвв Ю. JI., Чистяков Н. И.



Ковалев В. Г., Лебедев О. Н.

К 56 Электронные часы на микросхемах. — М.: Радио и связь, 1985. — 72 с, ил. — (Массовая радиобиблиотека; Вып. 1089).



45 к. 20 000 экз.



Даны принципы построения, функциональные и принципиальные схемы электронных часов, рассмотрена их элементная база и приведены рекоменда­ции по практической реализации различных электронных часов.

Для подготовленных радиолюбителей.
