Ускорение поршня
Ускорение (м / с2) поршня:
. (3.9)
Обозначим
как ап1, а
как ап2 получим:
ап = ап1 + ап2 (3.10);
где: ап1 – ускорение поршня первого порядка,
ап2 – ускорение поршня второго порядка.
Значения ускорения поршня по формуле (3.10), в зависимости от ω и R, и от λ и φ представлены в табл. 3.1.
Максимальное значение ускорения поршня достигается при φ = 0°:
ап.max = ω2R(1 + λ) = 251,22 · 0,057 · (1 + 0,27) = 4567,91 м/с2. (3.11)
Минимальное значение ускорения при λ > 0,25 в точке φ = arccos(– 1 / 4 · λ) = 160°:
ап.min = ω2 · R · [λ + 1 / (8 · λ)] = 251,22 · 0,057 · [0,27 + 1/(8 · 0,27)] = – 2635,94 м/с2.
Пользуясь уравнением (3.10) определяют значения ускорения поршня для ряда значений угла φ в интервале φ = 0 – 360° и строят кривую ап = f(φ) см. рис.3.3.

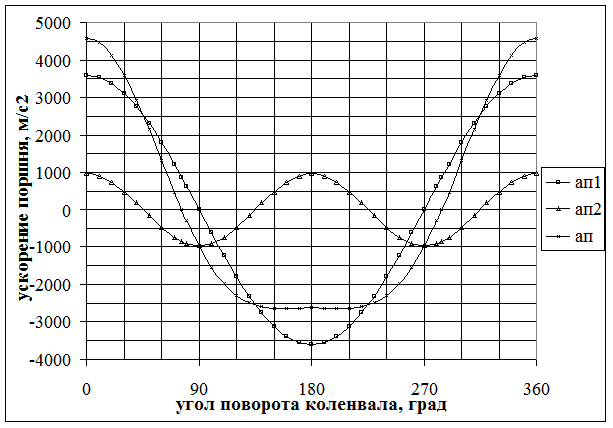

Рис.3.3. График ускорения поршня
Значения ускорения поршня по формуле (3.10), в зависимости от ω и R, и от λ и φ представлены в табл. 3.1.
Таблица 3.1
Точки графиков кинематических зависимостей
| φ | S1 | S2 | Sx | Cп1 | Cп2 | Сп | aп1 | aп2 | ап |
| 0,00 | 0,000 | 0,000 | 0,000 | 0,000 | 3596,78 | 971,13 | 4567,91 | ||
| 0,87 | 0,232 | 1,10 | 2,486 | 0,661 | 3,147 | 3542,14 | 912,56 | 4454,70 | |
| 3,43 | 0,900 | 4,33 | 4,897 | 1,242 | 6,139 | 3379,87 | 743,93 | 4123,80 | |
| 7,63 | 1,924 | 9,55 | 7,159 | 1,674 | 8,833 | 3114,90 | 485,57 | 3600,47 | |
| 13,32 | 3,179 | 16,50 | 9,204 | 1,904 | 11,108 | 2755,29 | 168,64 | 2923,93 | |
| 20,34 | 4,516 | 24,86 | 10,969 | 1,904 | 12,873 | 2311,97 | -168,64 | 2143,33 | |
| 28,47 | 5,771 | 34,24 | 12,400 | 1,674 | 14,074 | 1798,39 | -485,57 | 1312,82 | |
| 37,47 | 6,795 | 44,27 | 13,455 | 1,242 | 14,697 | 1230,17 | -743,93 | 486,24 | |
| 76,17 | 43,33 | 7,255 | 50,59 | 13,903 | 0,898 | 14,801 | 860,07 | -860,07 | 0,00 |
| 47,06 | 7,463 | 54,52 | 14,101 | 0,661 | 14,762 | 624,57 | -912,56 | -287,99 | |
| 56,95 | 7,695 | 64,65 | 14,318 | 0,000 | 14,318 | 0,00 | -971,13 | -971,13 | |
| 66,85 | 7,463 | 74,31 | 14,101 | -0,661 | 13,440 | -624,57 | -912,56 | -1537,13 | |
| 76,44 | 6,795 | 83,24 | 13,455 | -1,242 | 12,213 | -1230,17 | -743,93 | -1974,10 | |
| 85,45 | 5,771 | 91,22 | 12,400 | -1,674 | 10,726 | -1798,39 | -485,57 | -2283,96 | |
| 93,59 | 4,516 | 98,11 | 10,969 | -1,904 | 9,065 | -2311,97 | -168,64 | -2480,61 | |
| 100,62 | 3,179 | 103,80 | 9,204 | -1,904 | 7,300 | -2755,29 | 168,64 | -2586,65 | |
| 106,33 | 1,924 | 108,25 | 7,159 | -1,674 | 5,485 | -3114,90 | 485,57 | -2629,33 | |
| 110,53 | 0,900 | 111,43 | 4,897 | -1,242 | 3,655 | -3379,87 | 743,93 | -2635,94 | |
| 113,12 | 0,232 | 113,35 | 2,486 | -0,661 | 1,825 | -3542,14 | 912,56 | -2629,58 | |
| 114,00 | 0,000 | 114,00 | 0,000 | 0,000 | 0,000 | -3596,78 | 971,13 | -2625,65 | |
| 113,15 | 0,232 | 113,38 | -2,486 | 0,661 | -1,825 | -3542,14 | 912,56 | -2629,58 | |
| 110,60 | 0,900 | 111,50 | -4,897 | 1,242 | -3,655 | -3379,87 | 743,93 | -2635,94 | |
| 106,42 | 1,924 | 108,34 | -7,159 | 1,674 | -5,485 | -3114,90 | 485,57 | -2629,33 | |
| 100,74 | 3,179 | 103,92 | -9,204 | 1,904 | -7,300 | -2755,29 | 168,64 | -2586,65 | |
| 85,60 | 5,771 | 91,37 | -12,400 | 1,674 | -10,726 | -1798,39 | -485,57 | -2283,96 | |
| 76,61 | 6,795 | 83,41 | -13,455 | 1,242 | -12,213 | -1230,17 | -743,93 | -1974,10 | |
| 67,03 | 7,463 | 74,49 | -14,101 | 0,661 | -13,440 | -624,57 | -912,56 | -1537,13 | |
| 57,14 | 7,695 | 64,84 | -14,318 | 0,000 | -14,318 | 0,00 | -971,13 | -971,13 | |
| 47,24 | 7,463 | 54,70 | -14,101 | -0,661 | -14,762 | 624,57 | -912,56 | -287,99 | |
| 283,8 | 43,51 | 7,255 | 50,77 | -13,903 | -0,898 | -14,801 | 860,07 | -860,07 | 0,00 |
| 37,64 | 6,795 | 44,44 | -13,455 | -1,242 | -14,697 | 1230,17 | -743,93 | 486,24 | |
| 28,63 | 5,771 | 34,40 | -12,400 | -1,674 | -14,074 | 1798,39 | -485,57 | 1312,82 | |
| 20,48 | 4,516 | 25,00 | -10,969 | -1,904 | -12,873 | 2311,97 | -168,64 | 2143,33 | |
| 13,44 | 3,179 | 16,62 | -9,204 | -1,904 | -11,108 | 2755,29 | 168,64 | 2923,93 | |
| 7,72 | 1,924 | 9,64 | -7,159 | -1,674 | -8,833 | 3114,90 | 485,57 | 3600,47 | |
| 3,50 | 0,900 | 4,40 | -4,897 | -1,242 | -6,139 | 3379,87 | 743,93 | 4123,80 | |
| 0,90 | 0,232 | 1,13 | -2,486 | -0,661 | -3,147 | 3542,14 | 912,56 | 4454,70 | |
| 0,00 | 0,000 | 0,00 | 0,000 | 0,000 | 0,000 | 3596,78 | 971,13 | 4567,91 |
