Проецирующие плоскостиПроецирующими плоскостями называются плоскости, перпендикулярные к одной плоскости проекций и наклоненные к двум другим плоскостям проекций.
1. Горизонтально проецирующей плоскостью называют плоскость, перпендикулярную к плоскости горизонтальной проекций Н (рисунок 3.5).

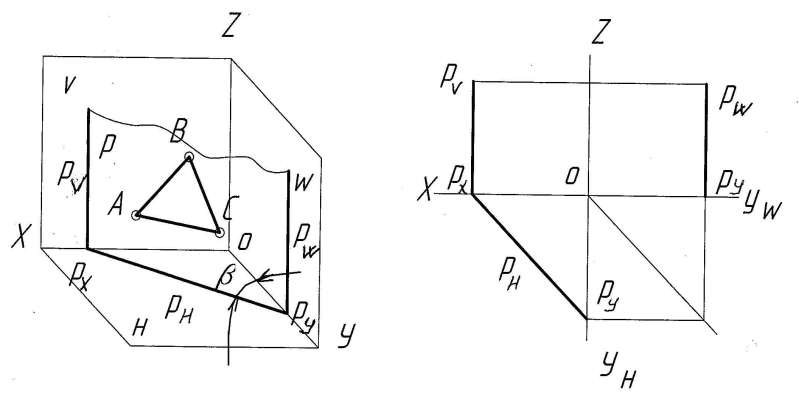

Рисунок 3.5 – Наглядное изображение и эпюр горизонтально проецирующей плоскости
Любой элемент, лежащий в этой плоскости, проецируется на плоскость Н в прямую линию (на горизонтальный след плоскости). В качестве примера на рисунке 3.5 горизонтально проецирующая плоскость Р задана плоской фигурой – треугольником АВС. Из чертежа видно, что все элементы данной плоскости проецируются на плоскость Н в прямую линию Рн, называемую горизонтальным следом плоскости. Фронтали этой плоскости являются горизонтально проецирующими прямыми. Угол наклона горизонтально проецирующей плоскости Р к плоскости V на комплексном чертеже определяется как угол β, заключенный между горизонтальным следом Рн данной плоскости и прямой, перпендикулярной линиям связи.
2. Фронтально проецирующей плоскостью называют плоскость, перпендикулярную к плоскости проекций V (рисунок 3.6). Любой элемент этой плоскости проецируется на фронтальную плоскость проекций в прямую линию – фронтальный след плоскости РV. Угол a – угол наклона фронтально проецирующей плоскости к плоскости Н.
Рисунок 3.6 – Наглядное изображение и эпюр фронтально проецирующей плоскости
3. Профильно проецирующей плоскостью называют плоскость, перпендикулярную к профильной плоскости проекций (рисунок 3.7). Любой элемент, лежащий в этой плоскости, проецируется на профильную плоскость проекций в прямую линию – профильный след плоскости.
Рисунок 3.7 – Наглядное изображение и эпюр профильно проецирующей плоскости
|
