Ведомость подсчета объемов земляных работ

Для котлованов с откосами наибольшая крутизна их принимается по таблице. Крутизна откоса выемки (отношение его высоты к заложению) h=1,0м для песка будет 1:0,5.

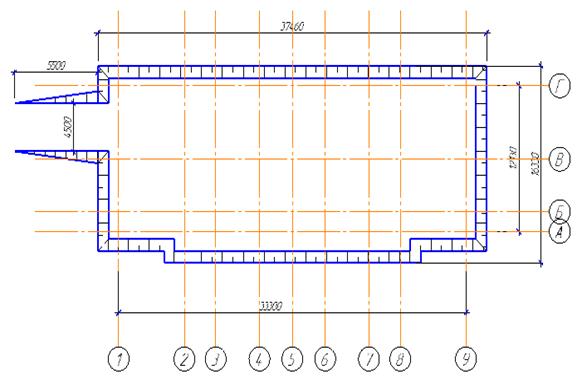

Определяем ширину котлована

b_к – ширина котлована по дну

B_к – ширина котлована на отметке -1,200 (по верху котлована)

b_к=(12130+2∙1000+2∙ 600) =15330мм

В_к=b_к+2∙500=16330мм

Определяем длину котлована

l_к – длина котлована по дну

L_к – длина котлована на отметке -1,200 (по верху котлована)

l_к=(33300+2∙980) =36460мм

L_к=l_к+2∙500=37460мм

Определяем объем котлована, т.е. объем грунта разрабатываемого экскаватором

V_к =((b_к+В_к)/2)∙h₁∙(l_к+L_к)/2

Разработка грунта в котлованах и траншеях производится одноковшовыми экскаваторами с недобором грунта до проектной отметки, величина недобора не должна превышать 15см.

h₂=h₁-h_{2недобора}=1,15-0,15=1м

V_к=(15,33+16,33)/2∙1∙(36,46+37,46)/2=585,07 м³

Вычисляем объем съезда в котлован (пандуса с уклоном 0,15).

V_с=(5,5∙1∙4,5)/2=24,75 м³

6,7м – длина съезда в котлован;

4,5м – ширина съезда в котлован.

Вычисляем общий объем

V= V_к +V_с =585,07 +24,75 =609,8 м³

Вычисляем объем подчистки планировщиком (бульдозером). Планировщик срезает тот недобор грунта, который остался после разработки экскаватором.

V_пл=b_к∙l_к∙h_{2недобора}=15,33∙36,46∙0,15+5,5∙4,5∙0,15=87,5м³

Находим объем подчистки грунта вручную. Подчистка грунта вручную может производится на глубину не более 10см. Доработка грунта вручную допускается не по всей площади котлована, а непосредственно в месте расположения фундаментов. Для того чтобы вычислить объем земли, разрабатываемой вручную нужно найти площадь подошвы фундаментов (с учетом песчаной подготовки), а затем эту площадь умножить на глубину разработки. Площадь подошвы фундаментов с учетом песчаной подготовки равна S=246,50 м²

Находим объем подчистки грунта вручную: V_р.под=246,50∙0,1=24,65м³

Объем всего разрабатываемого грунта равен сумме объемов:

· грунта, разрабатываемого экскаватором (V_к)

· грунта, разрабатываемого планировщиком (V_пл)

· грунта, разрабатываемого вручную (V_р.под)

V_разраб=V_к+V_пл+V_р.под =609,8+87,5+24,65=721,95м³

Вычисляем объем фундаментов: V_ф=208,4м³

том числе, V_ф.п=90,17м³ - объем фундаментных подушек

V_ф.б=118,25м³ - объем фундаментных блоков.

Вычисляем объем тех.подполья: V_тех._{подполья}=347,8м³

Находим объем обратной засыпки:

V_обр.з.=V_разраб-V_ф- Vподвала. =721,95-208,4-347,8=165,75м³

V_{обр.з. пазух. вручную} =165,7м³ ∙0,07=11,16 м³ (7%)

V_{обр.з. пазух. бульдозером} =165,7м³ ∙0,93=154,8 м³ (93%)
