Технология изготовления ДВП сухим способом

Основные операции: Промывка щепы, пропарка, размол на волокна, смешивание волокна со связующим и другими добавками (проклейка), сушка волокна, формирование ковра, подпрессовка полотен, прессование, увлажнение, резка. Пропарку щепы выполняют для частичного гидролиза древесины в пропарочных цилиндрах под давлением

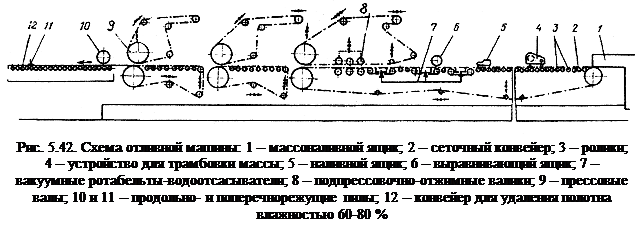

1,2 МПа (190 °С) в течение 6 мин. Щепа загружается в автоклав и выгружается через запирающиеся затворы, а перемещается вдоль цилиндра винтовым валом, вращающимся со скоростью 3... 10 об/мин. Размол щепы производят всухую на дефибраторах, повторный размол – на рафинаторах. Для увеличения сцепления между волокнами вводят термореактивные смолы. Парафин вводят в расплавленном виде. Для сушки волокна используют пневматические или барабанные сушилки. Для формирования ковра – машины, по принципу работы похожие на используемые в производстве ДСтП. Осаждение волокна при помощи воздуха производится на сетчатой ленте конвейера, под которой создаётся вакуум для более плотной укладки волокон. Подпрессовка ковра толщиной 200 мм (для 6-мм-вой плиты) до 40...70 мм выполняется на ленточных непрерывных прессах между вальцами под давлением 1800 Н/см. Подпрессованный ковер обрезается вдоль и раскраивается поперек на полотна. При изготовлении плит толщиной свыше 6 мм используют дополнительную подпрессовку в 1- этажном форпрессе при удельном давлении 2,5 МПа. Прессование производят в таких же прессах, что и для мокрого способа при температуре плит 220...250 °С под давлением около 7 МПа в течение 1 мин/мм толщины го­товой плиты.
