Технология монтажа и ремонта светильников общего рименени

Технологические операции ремонта и монтажа светильников общего применения во многом схожи [7]. Перед началом монтажа светильники осматривают, определяют и маркируют фазные и нулевые провода, производят зарядку (присоединение внутренних проводов к патрону, установка источников света) или перезарядку светильников, собирают блоки люминесцентных светильников и комплектные световые линии.

Монтаж светильников включает в себя установку деталей крепления, подвешивание и крепление светильников к конструкциям, присоединения их к электросети и сети заземления.

Светильники для ламп накаливания и дуговых ртутных ламп внешне похожи, но последние имеют большую массу и оснащены сложной пускорегулирующей аппаратурой. Корпуса светильников снабжены блоком устройств для ввода провода и различными подвесками. Современные светильники имеют штепсельные соединения или зажимы для присоединения к стационарной электросети.

Светильники, их рассеиватели и защитные сетки должны быть прочно закреплены. Крюки и другие приспособления для подвес­ных светильников массы до 100 кг испытывают в течение 10 мин подвешиванием пятикратной массы, а светильники (люстры) массой более 100 кг –двукратной массы плюс 80 кг. При креп­лении светильников к потолку на дюбелях, забиваемых монтаж­ным пистолетом, каждую точку подвеса испытывают тройной массой светильника плюс 80 кг.

Если масса светильника не превышает 10 кг, его подвешивают на крюках (рис. 4.3, а) с помощью колец или скоб блока крепле­ния. Крюки У623, У625 и У629 длиной соответственно 60, 155.

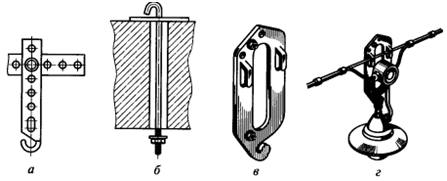

Рис. 4.3. Конструктивные элементы для установки светильников (а—в) (а –крюк; б –шпилька; в –подвес) и крепление светильника на тросе с помощью подвеса (г)

Если светильник устанавливают на шпильку (рис. 4.3, б), то последнюю закрепляют на строительном основании.

Светильники можно устанавливать на стенах, колоннах и фермах с помощью кронштейнов У116, К290 и У25М, закрепляемых дюбелями или приваркой.

К металлическим и железобетонным фермам, а также к ограждениям технологических площадок светильники крепят с помощью подвесов различной длины или трубчатых кронштейнов.

Люминесцентные светильники подвешивают на коробах КЛ1 и КЛ2 с помощью специальных держателей, перемещающихся вдоль короба в щели (в его нижней части). Заземляющий провод присо­единяют к приваренному внутри короба зажиму. Магистральные короба типа КЛ закрепляют на тросовых подвесках, потолочных скобах и кронштейнах.

Для крепления светильника на тросе могут использоваться: ме­таллический подвес с ответвительной коробкой (загнутые края подвеса обжимают вокруг троса –рис. 13.3, г); скоба в разъемной ответвительной коробке при тросовом проводе APT.

При шинопроводах ШОС светильники крепят на них хомутом с крючком К470. Предельная нагрузка на 1 м шинопровода составляет 120 Н. При прокладке шинопровода по стенам и нижним поясам ферм светильники устанавливают на кронштейнах, прикрепленных к этим строительным основаниям.

При шинопроводах ШРА, прокладываемых по одной трассе с ШОС, светильники крепят симметрично на боковых поверхностях ШРА с помощью специальных кронштейнов.

Светильники заряжают медными проводами с площадью сечения 0,5... 1,5 мм2. Провода пропускают через подвесные штанги,Кронштейны, подвесы и стоики; соединение проводов внутриуказанных конструктивных элементов запрещено.

Светильники с лампами накаливания и дуговыми ртутными лампами подключают к электросети через вводный блок, двухполюсные штепсельные соединения и колодки зажимов.

Для заземления металлических корпусов светильников используют отдельные ответвления от нулевого провода электропроводки, которые присоединяют к корпусам светильников заземляющими винтами.

При монтаже осветительного оборудования светильники выменивают в ряду и по высоте так, чтобы отклонения их не были заметны на глаз; установочные изделия закрепляют по центру розеток, ниш, положение их рукояток, кнопок и штепсельных гнезд выверяют строго по вертикали и горизонтали.

Выключатели с рычажными и клавишными рукоятками устанавливают таким образом, чтобы при включении цепи освещения рукоятка двигалась вверх (нажатие верхней части клавиши). Штепсельные розетки монтируют так, чтобы гнезда располагались по горизонтали. Выключатели общего освещения и штепсельные розетки у входа в помещение устанавливают так, чтобы их не загораживала открывающаяся дверь. Выключатели и штепсельные розетки для санузлов устанавливают вне этих по­мещений.
