Процедуры и функции переключения режимов управления экраном

Модуль Graph содержит средства, обеспечивающие различные варианты переключения текстового и графического режимов.

1. Процедура InitGraph(Var driver, mode:integer; path:string) – переключает экран в графический режим. При вызове процедуры следует объявить специальные переменные, куда занести константу драйвера и константу режима, и указать эти переменные в качестве параметров процедуры. Существует возможность запросить автоматическое определение драйвера и режима: для этого необходимо вместо константы драйвера в переменную, используемую в качестве параметра, записать константу detect=0.

Параметр path должен описывать путь, определяющий местоположение файла, который содержит требуемый драйвер (обычно все драйверы находятся в подкаталоге BGI основного каталога среды Borland Pascal). Если драйвер находится в текущем каталоге, то в качестве параметра передается пустая строка - ".

2. Функция GraphResult:integer - возвращает номер ошибки, обнаруженной при инициализации графического режима.

3. Функция GraphErrorMSG(ErrNum:integer):string - позволяет по номеру ошибки определить ее причину.

Полностью инициализация графического режима может быть выполнена следующим образом:

Var driver,mode,error: integer;

Begin

driver:=detect; { или driver:=0;}

InitGraph (driver,mode,'d: \BP \BGI');

error: =GraphResult;

if error<>0 then {если обнаружены ошибки}

begin

WriteLn('Ошибка инициализации графического режима', GraphErrorMSG(error));

Hah(1); {аварийное завершение программы}

end;

{работа в графическом режиме}...

4. Процедура CloseGraph - завершает работу в графическом режиме: выгружает драйвер и восстанавливает текстовый режим. Если завершить программу, не выходя из графического режима, то нормальная работа MS DOS нарушается, так как MS DOS функционирует в текстовом режиме.

Примечание. Если программа выполняется в среде программирования Borland Pascal, то среда сама восстановит текстовый режим после завершения работы программы.

5. Процедура RestoreCrtMode - осуществляет временный возврат в текстовый режим с сохранением графического изображения в видеобуфере.

6. Процедура SetGraphMode(mode:integer) - осуществляет возврат в графический режим после временного выхода, осуществленного процедурой RestoreCrtMode.

7. Функция GetGraphMode:integer - возвращает номер активного графического режима.

Таким образом, временный выход в текстовый режим обычно оформляется следующим образом:

RestoreCrtMode; {переход в текстовый режим}

... {выполнение обработки в текстовом режиме}

SetGraphMode(GetGraphMode); {возврат в графический режим}

Процедуры и функции управления цветом. Модуль Graph содержит специальные процедуры и функции управления цветом изображения.

1. Процедура GetPalette(Var Palette:PaletteTyре) - возвращает размер и цвета текущей палитры. Палитра при этом считывается в специальную переменную типа PaletteType, также определенного в модуле Graph:

Туре

PaletteType = record

size:byte; {размер палитры}

Colors:array[0..MaxColors] of shortint; {цвета палитры}

end;

Цвета палитры кодируются десятичными числами от 0 до 63.

2. Процедура SetAllPalette(Palette:PaletteType) - осуществляет установку палитры. Новая палитра при этом записывается в переменную типа PaletteType, а цвета можно кодировать десятичными числами или использовать для их определения специальные константы:

EGABlack=0; {черный} EGADarkGrey=56; {темно-серый}

EGABlue=1; {синий} EGALightBlue=57; {светло-синий}

EGAGreen=2; {зеленый} EGALightGreen = 58; {светло-зеленый}

EGACyan=3; {голубой} EGALightCyan = 59; {светло-голубой}

EGARed = 4; {красный} EGALightRed=60; {розовый}

EGAMagenta=5; {фиолетовый} EGALightMagenta = 61; {сиреневый}

EGABrown=20; {коричневый} EGAYellow = 62; {желтый}

EGALiglitGrey=7; {светло-серый} EGAWhite = 63; {белый}

3. Процедура SetPalette(ColorNum,Color:word) - заменяет цвет в регистре палитры с номером ColorNum на цвет Color.

4. Процедура SetBkColor(Color:word) - устанавливает новый цвет фона.

При инициализации графического режима видеобуфер очищается (обнуляется).

При этом все точки оказываются связаны с 0 регистром палитры, который и считается регистром, хранящим цвет фона. Процедура SetBkCoIor записывает в 0 регистр палитры цвет, указанный в параметре Color. Результат вызова этой процедуры аналогичен результату вызова процедуры SetPalette(0,Color).

5. Процедура SetColor(ColorNum:word) - объявляет цвет в регистре с номером ColorNum текущим цветом рисования.

6. Процедура GetDefaultPalette(var Palette:PaletteType) – возвращает стандартную палитру.

В качестве примера рассмотрим фрагмент программы, осуществляющий установку цвета фона и цвета рисования, а также чтение текущей палитры и вывод значений, содержащихся в регистрах палитры:

SetPalette(5,18); {записываем в 5-й регистр палитры цвет 010010 - ярко- зеленый}

SetColor(5); {текущий цвет рисования - цвет 5-го регистра палитры}

SetBkColor(5); {записываем в 0-й регистр палитры цвет фона 000101 - фиолетовый: фон сразу меняет цвет}

GetPalette(p); {читаем палитру в переменную р типа PaletteType}

for i:=0 to p.size do Write(p.colors[i]:5); {выводим цвета палитры на экран}

…

Процедуры и функции управления типом, толщиной линии и видом штриховки. Модуль Graph содержит средства, позволяющие управлять типом и толщиной линии, а также образцом закраски замкнутых контуров.

1. Процедура SetLineStyle(style, pattern, thickness: word) – устанавливает стиль style или образец pattern линии и ее толщину thickness.

Для установки стиля используют следующие константы:

SolidLn=0; {сплошная}

DottedLn=l; {точечная}

CenterLn=2; {штрихпунктирная}

DashedLn=3; {пунктирная}

UserBitLn=4; {определенная программистом в образце}

Если указаны стили 0..3, то образец игнорируется. Если установлен стиль 4, то вид линии определяется образцом.

Образец линии - 16 или 48 бит, заданных шестнадцатеричным числом, единицы и нули кодируют точки и пропуски, например: комбинация 1010 1010 1010 1010, которая соответствует шестнадцатеричному числу $АААА, означает линию из частых точек. Образцы из 48 бит используют для определения вида линии тройной толщины.

Толщину линии можно установить одинарной и тройной, соответствующие константы выглядят следующим образом:

NormWidth=l; {нормальная толщина линии}

ThickWidth=3; {тройная толщина линии }

Например:

SetLineStyle(UserBitLn,$AAAA,NormWidth); {устанавливает текущий

стиль линии: частые точки, линия одинарной толщины}

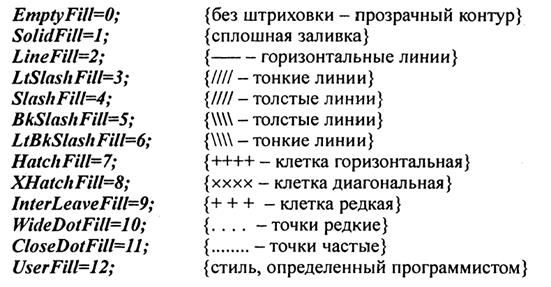

2. Процедура SetFillStyle(fillstyle, color: word) - устанавливает образец fillstyle и цвет color штриховки замкнутых контуров. Для определения образцов штриховки можно использовать следующие константы:

3. Процедура SetFillPattern (FillPattern:FillPatternType; color:word) – устанавливает пользовательский образец fillPatern и цвет color штриховки. Образец штриховки задают с помощью переменной специального типа:

Туре FillPatternType = array [1..8] of byte;...

Переменная этого типа определяет квадрат 8x8 точек, где биту, установленному в 1, соответствует точка заданного цвета, а биту, установленному в 0 - точка цвета фона.

Например:

Const Р1:FillPatternType = ($АА, $55, $АА, $55, $АА, $55, $АА, $55);

Р1 определяет квадрат 8x8 точек следующего вида:

На экране при штриховке данным стилем мы будем видеть частые ромбы.

4. Процедура FloodFill(x, у, color: word) - закрашивает текущим образцом и цветом закраски, установленными процедурой SetFillStyle, область, ограниченную контуром цвета color, внутри которой находится точка с координатами (х,у). Если контур не замкнут, то будет закрашен весь экран.

Процедуры и функции рисования. Модуль Graph предоставляет программисту большой набор процедур и функций, рисующих различные примитивы (простейшие фигуры, размеры и местоположение которых определяются параметрами).

1. Процедура PutPixel(x,у,color:word) - рисует точку цветом, определенным в регистре палитры с номером color, в точке экрана с координатами (x, у).

2. Функция GetPixel(x,y:word):word - возвращает номер регистра палитры, определяющего цвет точки с указанными координатами.

3. Функция MoveTo(x,y:word):word - задает положение текущей точки - точки, используемой в качестве исходной при рисовании линий или выводе текста.

4. Процедура MoveRel(dx,dy:word) - задает положение текущей точки относительно ее предыдущего положения.

5. Функции GetX:word и Get Y:word -возвращают соответственно координаты x и у текущей точки.

6. Функции GetMaxX:word и GetMaxY:word - возвращают соответственно максимальные размеры экрана в точках для текущего режима.

7. Процедура Line(x1,y1,x2,y2:word) - рисует линию из точки (х1,у1) в точку (х2,у2).

8. Процедура LineTo(x,y:word) - рисует линию из текущей точки в точку (х,у).

9. Процедура LineRel(dx,dy:word) - рисует линию из текущей точки в точку, отстоящую от текущей на dx,dy.

10. Процедура Rectangle(x1,y1,x2,y2:word) - рисует прямоугольник по координатам левого верхнего и правого нижнего углов.

11. Процедура Bar(x1,y1,x2,y2:word) - рисует заштрихованный прямоугольник с заданными координатами текущим цветом и закрашивает его текущим образцом закраски.

12. Процедура Bar3D(xl,yl,x2,y2,depth:word; top: boolean) - рисует параллелепипед, у которого: размер передней грани определяется координатами х1, у1, х2, у2; глубина depth обычно задается равной 25% ширины, а параметр top определяет, рисовать ли верхнюю грань (да, если true, и нет, если false). Верхнюю грань не рисуют, если необходимо изобразить несколько параллелепипедов, стоящих друг на друге. Передняя грань закрашивается текущим образцом и цветом закраски.

13. Процедура DrawPoly(numPoints:word; var PolyPoints) - рисует ломаную линию. Первый параметр определяет количество вершин ломаной, а второй - координаты этих вершин в массиве элементов специального типа PointType:

Type PointType = record

x,y:word;

end;...

Например:

Var MP:array[5] of PointType; {объявление массива координат точек}

DrawPoly(5,MP); {рисуем ломаную линию}

14. Процедура FillPoly (numPoints:word; Var PolyPoints) - рисует закрашенный многоугольник с указанными вершинами.

15. Процедура Circle (х, у, radius:word) - рисует окружность заданного радиуса radius с центром в точке (х, у).

16. Процедура Arc (х, у, stangle, endangle, radius: word) - рисует дугу окружности указанного радиуса radius от угла stangle до угла endangle. Углы отсчитываются от положительного направления оси абсцисс против часовой стрелки и указываются в градусах.

Существует специальная процедура, которая позволяет определить координаты концов дуги.

17. Процедура GetArcCoord (Var ArcCoord:ArcCoordType) – возвращает координаты концов дуги через параметр-переменную специального типа ArcCoordType, который описан следующим образом:

Туре ArcCoordType = record

х, у, {центр дуги}

xstart, ystart, {начало дуги}

xend, yend:word {конец дуги}

end;

Например, нарисуем дугу и соединим ее концы:

Var ArcCoords: ArcCoordType;

…

Arc(100, 100, 0, 270, 30); {рисуем дугу}

GetArcCoords(ArcCoords); {определяет координаты концов дуги}

with ArcCoords do

Line(Xstart, Ystart, Xend, Yend); {рисуем соединяющую линию}

18. Процедура Pieslice (х, у, stangle, endangle, radius:word) - рисует заштрихованный сектор или окружность (если конечный угол равен начальному).

Углы отсчитываются от положительного направления оси абсцисс против часовой стрелки и указываются в градусах.

19.Процедура Ellipse (х, у, stangle, endangle, radiusX, radiusY: word) - рисует эллипс или его дугу.

20. Процедура Sector (х, у, stangle, endangle, radiusX, radiusY: word) - рисует заштрихованный эллипс или его сектор.

21. Процедура FillEllipse (х, у, radiusX, radiusY: word) - рисует заштрихованный эллипс.

Процедуры и функции управления текстом. Текст в графическом режиме может быть выведен процедурами Write и WriteLn, но при этом управление выполняется аналогично текстовому режиму. Специально для работы с текстом в графическом режиме модуль Graph предлагает следующие процедуры и функции.

1. Процедура SetTextStyle (font, direction, charsize: word) – устанавливает текущий шрифт font, направление вывода строки direction и размер шрифта charsize.

Для установки шрифта используют специальные константы:

DefaultFont=0; {обычный}

TriplexFont=1; {полужирный}

SmallFont=2; { мелкий}

SanserifFont=3; {прямой}

GothicFont=4; { готический}

Направление вывода может быть либо горизонтальным, либо вертикальным:

HorizDir=0; {горизонтальное направление}

VertDir=1; {вертикальное направление}

Размер шрифта указывается значением, на которое необходимо умножить исходный размер шрифта (8x8 точек). Таким образом, шрифт можно увеличивать в целое число раз.

2. Процедура SetTextJustify(horiz, vert: word) - устанавливает способ выравнивания для горизонтального horiz и вертикального vert направлений вывода.

Способ выравнивания определяется относительно некоторой точки с помощью специальных констант:

LeftText=0; {точка слева от текста}

CenterText=1; {точка по центру текста при горизонтальном направлении вывода}

RightText=2; {точка справа от текста}

BottomText=0; {точка под текстом}

CenterText=1; {точка по центру текста при вертикальном направлении вывода}

TopText=2; {точка над текстом}

3. Функция TextHeight(st:string):word - возвращает высоту строки st в точках.

4. Функция TextWidth(st:string):word - возвращает ширину строки st в точках.

5. Процедура OutText (st:string) - выводит строку, выравнивая ее заданным способом относительно текущей точки.

6. Процедура OutTextXY(x, y:word; st:string) - выводит строку st, выравнивая ее в соответствии с установленными режимами вертикального и горизонтального выравнивания относительно точки (х, у).

Процедуры управления окнами, страницами. Помимо управления цветом, рисования примитивов и вывода текстов модуль Graph содержит специальные процедуры управления окнами и страницами.

1. Процедура ClearDevice - очищает экран.

2. Процедура SetViewPort (х1, у1, х2, y2: word; clip:boolean) – устанавливает окно. Параметры xl, у1, х2, у2 определяют размеры окна, а параметр clip - будут ли видимы фрагменты рисунка, вышедшие за границы окна.

3. Процедура GetViewSettings(Var win:ViewPortType) - возвращает параметры последнего окна через параметр-переменную win типа ViewPortType:

Туре ViewPortType =record

x1,y1,x2,y2:word; {координаты}

clip:boolean; {отсечение}

end;...

4. Процедура ClearViewPort - очищает окно, связывая все точки этого окна с 0 регистром палитры.

5. Процедура SetActivePage (pageNumber:word) - переключает активную страницу - делает активной страницу с указанным номером pageNumber. На активной странице строится нужное изображение, в то время как высвечиваться продолжает прежняя страница. Когда изображение готово, осуществляют переключение видимости страниц и появляется новое изображение.

6. Процедура SetVisualPage(pageNumber:word) - переключает видимость страниц.

Например:

…

SetVisualPage(0); {установили видимой 0 страницу}

SetActivePage(1); {установили активной 1 страницу}

Rectangle(10, 60, 30, 80); {вывели прямоугольник}

Readln; {убедились, что он не видим}

SetVisiialPage(1); {установили видимой 1 страницу - прямоугольник стал видимым}

…

Процедуры и функции создания движущихся изображений. Модуль Graph предоставляет некоторые ресурсы для создания движущихся изображений.

1. Процедура GetImage(x1, y1, x2, y2:word; var p:pointer) - сохраняет в памяти прямоугольный фрагмент изображения. Параметры х1, у1, х2, у2 определяют прямоугольник. Параметр р должен содержать адрес буфера в памяти, куда копируется изображение. Размер этого буфера определяется с помощью специальной функции ImageSize.

2. Функция ImageSize(x1, y1, x2, y2:word):word - возвращает размер буфера, необходимого для сохранения прямоугольного фрагмента изображения.

3. Процедура PutImage(x, y:word; var p:pointer; bitblt:word ) – выводит сохраненное изображение на экран в прямоугольную область с координатами верхнего левого угла (х, у). Параметр р должен содержать адрес буфера.

Способ наложения bitblt определяется специальными константами:

NormalPut=0; {наложение со стиранием}

XorPut=1; {побитное «исключающее или»}

OrPut=2; {побитное «или»}

AndPut=3; {побитное «и»}

NotPut=4; {побитное «не»}

Так, если цвет точки был розовым (12 = 1100₂) и на нее накладывается точка того же цвета (12 = 1100₂), то при разных способах наложения и стандартной палитре мы получим

NormalPut - 1100 - точка розового цвета;

XorPut - 0000 - точка черного цвета (цвета фона);

OrPut - 1100 - точка розового цвета;

AndPut - 1100 - точка розового цвета;

NotPut - 0011 - точка голубого цвета.

Буфер под образ обычно размещается в динамической памяти. Например:

Size:=ImageSize(0,0,99,99);

GetMem(p,Size); {выделяем память под буфер для сохранения изображения}

х:=0;

у:=0;

Pieslice(50,50,0,360,7); {рисуем закрашенный круг}

GetImage(0,0,99,99,p^); {сохраняем изображение в памяти}

repeat

PutImage(x,y,p^,0); {выводим изображение на экран, стирание

выполняется чистым краем образа}

delay (100); {задержка}

х:=х+3;

у:=у+1;

until x>getmaxx-50; {выход по достижении конца экрана}

FreeMem(p, Size); {освобождаем динамический буфер}

…
