Создание фрагментов действительных и упрощенных изображений разъемных соединений стандартными крепежными деталями
1. Создать фрагмент (меню Файл ® Создать ® Фрагмент).
2. Вычертить по размерам и в соответствии с конструкторской формой заданного изделия фрагменты фланцев болтового соединения. Выбрать из конструкторской библиотеки (см. рис. 1) крепежные элементы в соответствии с данными индивидуального задания (номинальный диаметр болта, шайбы, гайки) и проведенными расчетами длины болта (меню Библиотека
 |
® Конструкторская библиотека).

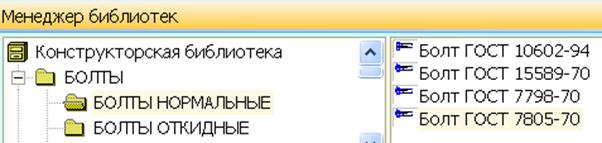

Рис. 1
3.
 |

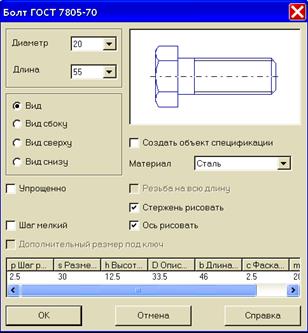

В открывшихся диалоговых окнах крепежных элементов (пример для болта приведен на рис. 2) сделать необходимые установки геометрических параметров крепежных изделий (диаметр, длина), указать материал, выбрать характер изображения (действительное или упрощенное), положение вида. После выполнения всех установок нажать ОК, и на рабочем пространстве появится крепежный элемент, который нужно установить на фрагментах, вычерченных фланцев (рис. 2).
Рис. 2
4. Сохранить созданный фрагмент болтового соединения (диск С ® папка Группа Мт-100801 ® папка ФИО ® папка Резьбовые соединения файл Болтовое соединение).
5. Аналогично фрагменту болтового соединения создать фрагменты шпилечного, винтового, штифтового соединений и сохранить в папке Резьбовые соединения.
