Лабораторная работа №25. Определение компонентов системы и построение диаграммы компонентов

Диаграмма компонентов (Component Diagram) предназначена для проектирования архитектуры разрабатываемой системы и отображает зависимости между программными компонентами, в роли которых может выступать исходный, бинарный и исполняемый код.

Каждый класс модели (или подсистема) преобразуется в компонент исходного кода. Компонент реализует некоторый набор интерфейсов и служит для общего обозначения элементов физического представления модели. Между отдельными компонентами изображают зависимости, соответствующие зависимостям на этапе компиляции или выполнения программы. Примеры компонентов: исполняемые файлы, динамические библиотеки, web-страницы, текстовые файлы, файлы справки, файлы баз данных, файлы с исходными текстами программ, скрипты и др. Именуются компоненты как имена соответствующих файлов, например, «FormReport.exe», «index.htm» и т.п.

Таблица 22 – Нотация диаграммы компонентов

Графическое обозначение	Описание элемента диаграммы
	Компонент
	Интерфейс
	Артефакт – компонент, имеющий законченное информационное содержание, например, исполнимый файл.
	Использование - обозначает, что один компонент использует определения другого компонента
	Реализация – обозначает, что один компонент реализует другой компонент (или интерфейс).
	Двусторонняя ассоциация
	Абстракция
	Информационный поток

Пример диаграммы компонентов представлен на рисунке (см. Рисунок 23).

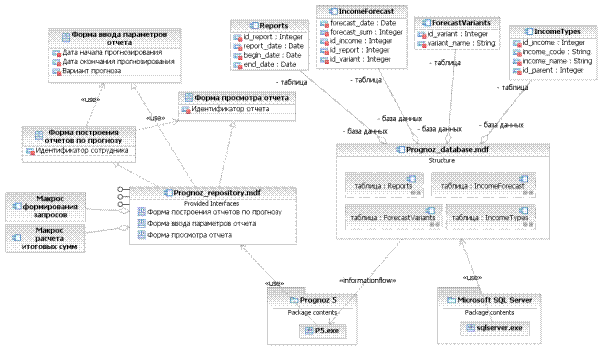

Рисунок 23 – Пример диаграммы компонентов

Постройте диаграмму компонентов, реализующих проектируемую вами информационную систему. Для построения диаграммы компонентов выполните следующие шаги:

- Выберите вычислительную платформу и операционную систему, на которых предполагается реализовывать систему, а также выберите конкретную СУБД и язык программирования.

- Определите, из каких физических частей (файлов) будет состоять программная система. Следует обеспечить не только возможность повторного использования кода за счет рациональной декомпозиции компонентов, но и создание объектов только при их необходимости.

- Дополните модель интерфейсами и схемами базы данных.

- Нанесите на диаграмму взаимосвязи между компонентами и отношения реализации.
