Количественный расчет МДС якоря

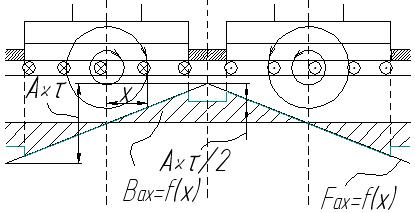

Расчет ведем на пару полюсов, при условии, что щетки находятся на линии геометрической нейтрали, шаг обмотки , в этом случае средняя точка каждой ветви обмотки находится на осевой линии полюса, зубчатостью и насыщением пренебрегаем.

- линейная нагрузка.

N – число проводников, из которых состоит обмотка и которые уложены на якоре.

- ток параллельной ветви, т.е. ток, протекающий по проводникам.

(2) – для контура 2.

- МДС якоря, необходимая для проведения потока через двойной воздушный зазор.

- МДС, необходимая для проведения потока через один воздушный зазор.

Если

если

- индукция в воздушном зазоре, обусловленная полем якоря.

Там, где воздушный зазор постоянен, индукция полностью соответствует МДС, меняясь по линейному закону. В межполюсном пространстве воздушный зазор резко увеличивается и индукция уменьшается.

Поле якоря искажает кривую распределения индукции в воздушном зазоре.
