Переход от схемотехнического моделирования к функционально-логическому. Модели с сосредоточенными параметрами и информационные модели

Переход от наиболее подробных и точных моделей нижних уровней иерархии к упрощенным моделям верхних уровней называется свёрткой.

Модель схемотехнического уровня – принципиальная схема элемента И-НЕ

На схемотехническом уровне параметры не распределены в пространстве, а сосредоточены в какой-то одной точке. Такая модель называется модель с сосредоточенными параметрами.

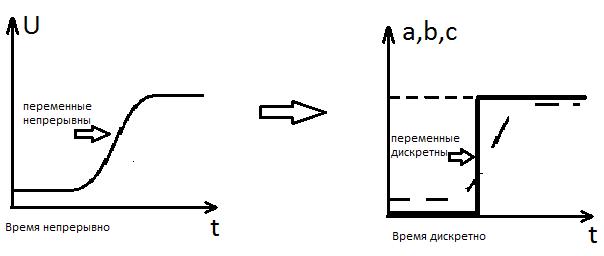

1) Переход от физической системы к структурному примитиву информационной модели:

Физические переменные Логические переменные

Ua, Ub, Uc a, b, c

Непрерывная система Дискретная система

Физическая система Информационная модель

- Поведение подчиняется законам - Описывается мат. логикой

Электродинамики

-Описывается системой ДУ
