Обработка заготовок по сечению на четырехсторонних продольно-фрезерных станках

На основе агрегатирования и принципа двусторонних рейсмусовых станков созданы четырехсторонние продольно-фрезерные станки марок С10, С16, С25, С26. Они обрабатывают все четыре стороны заготовки за один проход, благодаря наличию не менее четырех ножевых валов, располагаемых соответственно в вертикальной и горизонтальной пло­скостях.

1 — цепной конвейер; 2 — вертикальные ножевые головки; 3 — нижний ножевой вал; 4 — заготовка после обработки; 5 — прижимы; 6 — верхний ножевой вал; 7— подаю­щие валики; 8 — заготовки до обработки

Рисунок 3.3 - Принципиальная схема четырехстороннего продольно-фрезерного станка:

На четырехсторонних продольно-фрезерных станках производятся строганые заготовки прямоугольного сечения; заготовки с пазом и гребнем, например, половая рейка или делянки щита; изделия фигурного сечения, например, плинтусы.

, шт/смену,

где Т_см – продолжительность рабочей смены, мин;

К_м – коэффициент, учитывающий потери машинного времени;

К_р – коэффициент, учитывающий потери рабочего времени Т_пер на введенные в режим работы перерывы,

U – скорость подачи, м/мин;

1_з - длина обрабатываемой заготовки, м;

1.4.4 Торцевание заготовок в размер. Для точного расположения отвер­стий, гнезд и других конструктивных элементов по длине де­тали необходимо иметь на торцах заготовок чистые базовые поверхности. Получить такие поверхности при раскрое досок невозможно, поскольку используются черновые установочные базы и применяются грубые высокопроизводительные пилы. В чистовой размер по длине заготовки обрабатываются на круглопильных станках (УН-1, Ц6 и др.) (рисунок 3.5)

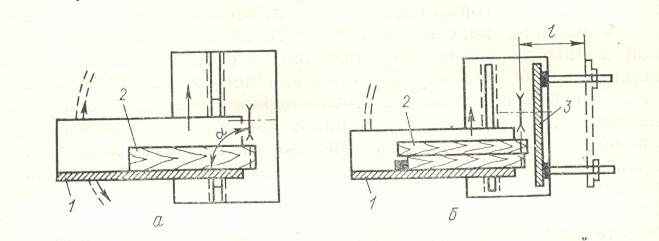

Рисунок 3.5 – Схема торцевания заготовок на станке с кареткой
