ПРОЕКЦИОННОЕ ЧЕРЧЕНИЕ

Начертательная геометрия изучает способы построения изображений пространственных фигур на плоскости и решения пространственных задач на чертеже.

Проекционное черчение рассматривает практические вопросы построения чертежей и решает задачи способами, рассмотренными в начертательной геометрии, сначала на чертежах геометрических тел, а затем на чертежах моделей и технических деталей.

СПОСОБЫ ПОЛУЧЕНИЯ ГРАФИЧЕСКИХ ИЗОБРАЖЕНИЙ

Форму любого предмета можно рассматривать как сочетание отдельных простейших геометрических тел. А для изображения геометрических тел нужно уметь изображать их отдельные элементы: вершины (точки), ребра (прямые), грани (плоскости).

В основе построения изображений лежит способ проецирования. Получить изображение какого-либо предмета — значит спроецировать его на плоскость чертежа, т.е. спроецировать отдельные его элементы. Поскольку простейшим элементом любой фигуры является точка, изучение проецирования начинают с проецирования точки.

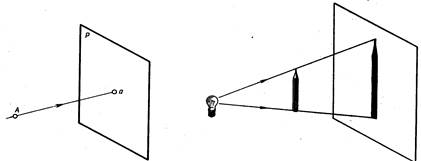

Для получения изображения точки А на плоскости Р (рис. 4.1) через точку А проводят проецирующий луч Аа. Точка пересечения проецирующего луча с плоскостью Р будет изображением точки А на плоскости Р (точка а), т. е. ее проекцией на плоскость Р.

Такой процесс получения изображения (проекции) называют проецированием. Плоскость Р является плоскостью проекций. На ней получают изображение (проекцию) предмета, в данном случае точки.

Принцип проецирования легко понять на примере получения тени предмета на стене или листе бумаги. На рис. 4.1 изображена тень карандаша, освещенного лампой, а на рис. 4.2 — тень карандаша, освещенного солнечным светом. Если представить световые лучи прямыми линиями, то есть проецирующими лучами, а тень — проекцией (изображением) предмета на плоскости, то легко представить себе механизм проецирования.

Рис. 4.1

Рис. 4.2

В зависимости от взаимного расположения проецирующих лучей проецирование делят на центральное и параллельное.
