Показатели Значения

Масса 1 м2 перегородки около 50 кг

Максимальная высота перегородки до 6,0 м*

Толщина перегородки 220 мм и более.

Индекс изоляции воздушного шума Rw до 55 Дб

Предел огнестойкости EI 90

* в зависимости от типоразмера профилей каркаса и шага стоек.

Состав комплектной системы

Поз. Наименование Ед-ца изм. Кол-во на м2

1 КНАУФ-суперлист (КСЛ, КСЛВ) 12,5мм м2 4,1

2 КНАУФ-профиль ПН 50/40 (75/40, 100/40) пог. м 1,4

3 КНАУФ-профиль ПС 50/50 (75/50, 100/50) пог. м 4,0

4а Винт MN 30 шт. 18

4б Винт MN 45 шт. 29

5 Шпаклевка КНАУФ-Фугенфюллер ГВ кг 1,4

6 Лента армирующая пог. м 2,0

7 Дюбель К 6/35 шт. 3,0

8 Лента уплотнительная пог. м 2,4

9 Грунтовка КНАУФ-Тифенгрунд л 0,2

10 Плита минераловатная м2 1,0

11 КНАУФ-профиль ПУ шт. ---

Рисунок 5 – Конструкция перегородки

Полы

Выбор конструктивного решения пола осуществлён исходя из технико-экономической целесообразности с учётом обеспечения надёжности и долговечности, экономного расхода материалов, отсутствия влияния вредных факторов, оптимальных гигиенических условий для людей, климатических условий строительства [7] и [3].

Экспликация полов показана в табл. 2.

Таблица 2 – Экспликация полов

Наименование помещения	Тип пола	Схема пола	Элементы пола
Стоянки машин, технические помещения	бетонный		1-бетонный пол с упрочненным верхним слоем-100 мм 2-песчаная подготовка-200мм
Вестибюль, коридоры 1-го этажа	Керамичес кая плитка		1-керамическая плитка ГОСТ6787-90-10мм 2-стяжка из цементно-песчаного раствора М150-40мм 3-звукоизоляционный слой из древесно-волокнистой изоляции плиты ГОСТ4598-86*-25мм 4- ж/б монолитная плита-180мм
Зальные помещения и коридоры верхних этажей	Керамичес кая плитка		1-керамическая плитка ГОСТ6787-90-10мм 2-стяжка из цементно-песчаного раствора М150-40мм 3- ж/б монолитная плита-180мм
Административные помещения	Штучный паркет		1- штучный паркет ГОСТ8621-85-16мм 2-прослойка из быстротвердеющей мастики на водостойкихвяжущих-1мм 3- стяжка из цементно-песчаного раствораМ150-20мм 4- ж/б монолитная плита-180мм
Административные помещения 1-го этажа	Штучный паркет		1- штучный паркет ГОСТ8621-85-16мм 2-прослойка из быстротвердеющей мастики на водостойкихвяжущих-1мм 3- стяжка из цементно-песчаного раствораМ150-40мм 4- звукоизоляционный слой из древесно-волокнистой изоляц. плиты ГОСТ4598-86*-25мм 5- ж/б монолитная плита-180мм
Санузлы	Керамичес кая плитка		1-керамическая плиткаГОСТ6787-90-10мм 2-стяжка из цементно-песчаного раствораМ150-20мм 3-гидроизол марки ГИ-1 на прослойке из бит. мастики, 2слоя 4- стяжка из цементно-песчаного раствораМ150-40мм 5- ж/б монолитная плита-180мм

В гостиничных номерах запроектированы полы из линолеума (рис.6).

Линолеум – 5 мм;

Сухая штукатурка – 10 мм;

Стяжка из цементного раствора – 40 мм;

Теплоизоляционная прокладка – 25 мм;

Звукоизоляция – 5 мм;

Ж/б монолитная плита.

Рисунок 6 – Пол из линолеума

В помещениях санитарных узлов устраивается уклон полов. Уклон принимается равным i=1%. Для создания уклона на перекрытии используют цементно-песчаный раствор различной толщины. В месте трапа толщина слоя должна быть не менее 20 мм.

Для обеспечения изоляции между стенами и полом устраивается зазор, который заполняется упругими прокладками.

В санитарных узлах, мойке, устраивается гидроизоляция из 2 слоёв рубероида на основе битума, по поверхности оклеечной гидроизоляции перед укладкой по ней стяжки из цементного раствора предусмотрено нанесение битумной мастики с посыпкой песком крупностью 1,5–5,0 мм. Гидроизоляция устраивается непрерывной в конструкции пола.

В местах примыкания пола к стенам гидроизоляцию непрерывно продолжают на высоту 300 мм от уровня покрытия пола.

Кровля

Современные крыши – это, прежде всего, новые материалы и технические решения, улучшающие такие показатели, как надежность, долговечность и эстетический вид. Выбор материалов кровельной системы должен быть основан на принципе согласования сроков службы всех составляющих Надежность и долговечность крыши обеспечивается также правильным выполнением работ по монтажу (обустройству) всей кровельной системы.

Кровля - это верхний элемент крыши (покрытие), предохраняющий здания от всех видов атмосферных воздействий.

Основные элементы крыши выполняют одновременно несущие, гидроизолирующие и теплоизолирующие функции. Конструкция кровли принята по [8].

Плита покрытия толщиной 300 мм из тяжелого монолитного бетона класса В25 утепляется в построечных условиях слоем эффективной теплоизоляции IZOVER OL-K жесткий толщиной 100 мм, производится засыпка керамзитовым гравием плотностью 500 кг/куб.м толщиной от 50 до 200 мм в целях создания необходимого уклона для стока воды к водосточным воронкам. По керамзитовому гравию устраивается цементная армированная стяжка толщиной 40 мм, по которой наклеивается двухслойный изоляционный ковер из унифлекса (см. рис. 7).

С учетом этажности и объемно-планировочного решения здания принят тип внутренней организации отвода атмосферных осадков (через расположенные внутри здания стояки – водоотводы). Предусмотрены шесть внутренних воронок диаметром 150 мм, исходя из площади кровли [9]. Уклонообразующий слой лёгкого бетона создаёт уклон 3%.

Водосток с машинного отделения – наружный организованный. Выполнен аналогично основной кровле здания.

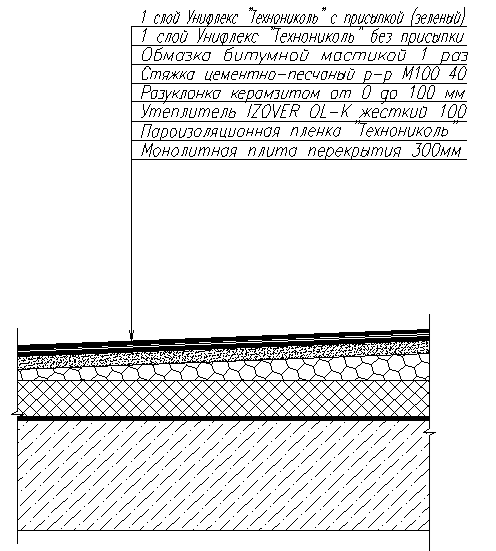

Рисунок 7 – Состав кровли
