Дирекционные углы и осевые румбы

Осевой (средний) истинный меридиан зоны часто принимают за основное направление. В этом случае положение линии местности относительно осевого меридиана определяет угол ориентирования, называемый дирекционным (рис. 16).

Дирекционный угол измеряется от северного направления осевого меридиана в направлении движения часовой стрелки через восток, юг и запад. Следовательно, градусная величина дирекционного угла может иметь любое значение от 0° до 360°.

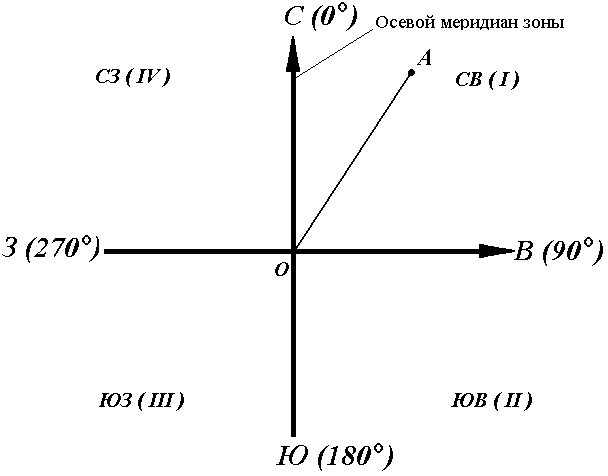

Рис. 16. Дирекционные углы

Для линии ОА её дирекционным углом в точке О является горизонтальный угол α_ОA между северным направлением осевого меридиана и направлением линии. Для линий ОВ, ОЕ и ОF – α_ОВ, α_ОE, α_ОF.

Таким образом, дирекционным углом является угол в горизонтальной плоскости, отсчитываемый от северного направления осевого меридиана по ходу часовой стрелки до данной линии.

В геодезии принято различать прямое и обратное направление линии (рис. 17). Так, если ВС считать прямым направлением линии, то СВ будет обратным направлением той же линии. В соответствии с этим α_BC является прямым дирекционным углом линии ВС в точке М, а угол α_CB – обратным дирекционным углом этой же линии в той же точке.

Рис. 17. Прямое и обратное направление линии

Из рисунка видно, что α_CB = α_BC + 180°, т.е. прямой и обратный дирекционные углы отличаются друг от друга на 180°.

Иногда для ориентирования линии местности пользуются не дирекционными углами, а румбами (рис. 18).

Осевым румбом называется острый горизонтальный угол, отсчитываемый от ближайшего направления осевого меридиана (северного или южного) до данной линии. Румбы обозначают буквой r с индексом, указывающим четверть, в которой находится румб.

Рис. 18. Румбы и дирекционные углы

Название четвертей составлены из соответствующих обозначений главных точек горизонта: север (С), юг (Ю), восток (В), запад (З).

Зависимость между дирекционными углами и румбами определяется для четвертей по следующим формулам:

I четверть (СВ) r = α

II четверть (ЮВ) r = 180° – α

III четверть (ЮЗ) r = α – 180°

IV четверть (СЗ) r = 360° – α

Румб в точке М направления ВС называется прямым, а противоположного направления СВ – обратным. Прямой и обратный румб в одной и той же точке данной линии равны по численному значению, но имеют индексы противоположных четвертей.

Рис. 19. Прямой и обратный румбы
