Построение структурной схемы в пакете SimulinkС помощью встроенного в Matlab приложения Simulink была построена структурная схема передатчика для проверки правильности построенного в разделе 2.3 частотного плана передатчика. Во время проектирования из структурной схемы были исключены усилитель мощности и антенна.

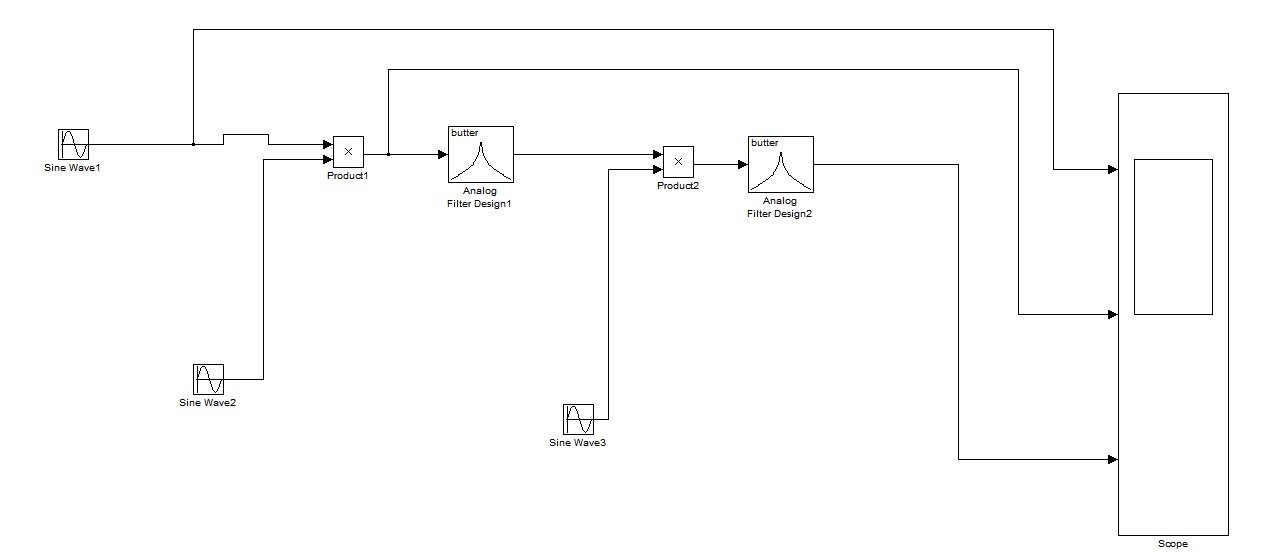

Рис.4 Структурная схема в Simulink. На схеме обозначены, генераторы Sin Wave 1 - генератор, имитирующий человеческую речь, Sin Wave 2 – генератор опорной частоты, Sin Wave 3 – генератор несущей частоты. Примечание: в Sin Wave 3 рассматривается генератор одной частоты, без перестройки, т.к. задача этой части работы - понимание процесса модуляции и проверка правильности выбора частот и порядка блоков. Выбранные параметры генераторов: Sin Wave 1 – частота 3кГц; Sin Wave 2 – частота 500кГц; Sin Wave 3 – частота 6,5МГц.
Product 1 и Product 2 – перемножители, выполняющие функцию балансных модуляторов. Analog Filter Design 1 и 2 –полосовые фильтры, для выделения верхней боковой частоты.
Выбранные параметры фильтров: Analog Filter Design 1 – полоса пропускания (500-503)кГц, порядок - 2. Analog Filter Design 2 – полоса пропускания (7,0-7,1)МГц, порядок – 2.

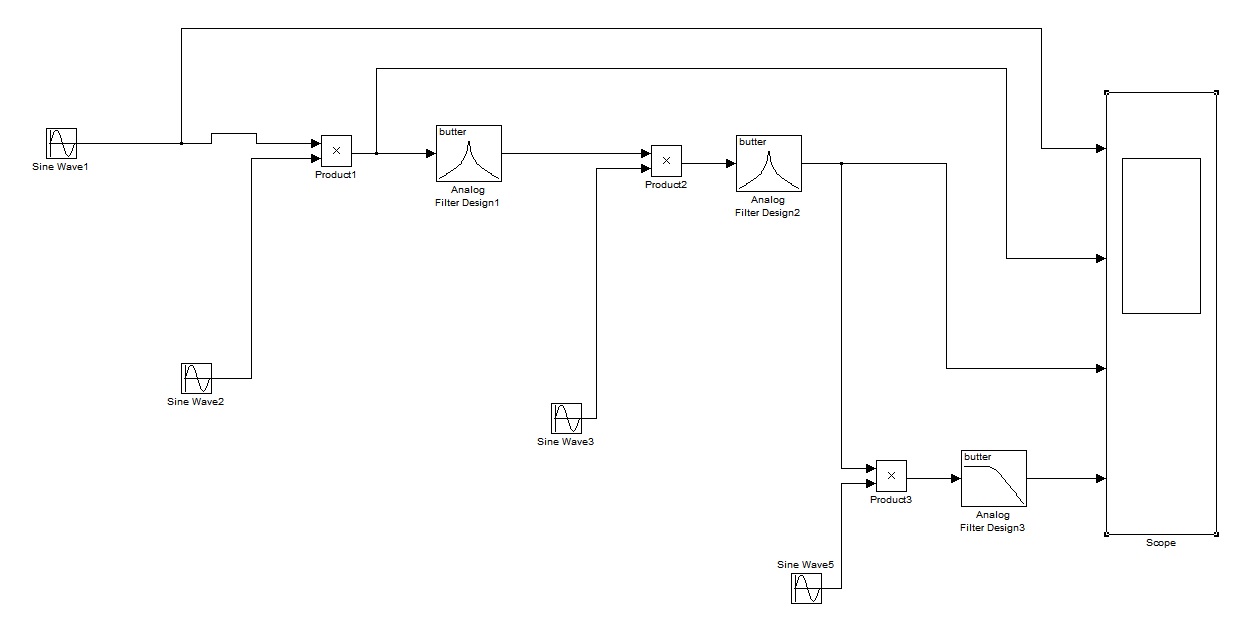

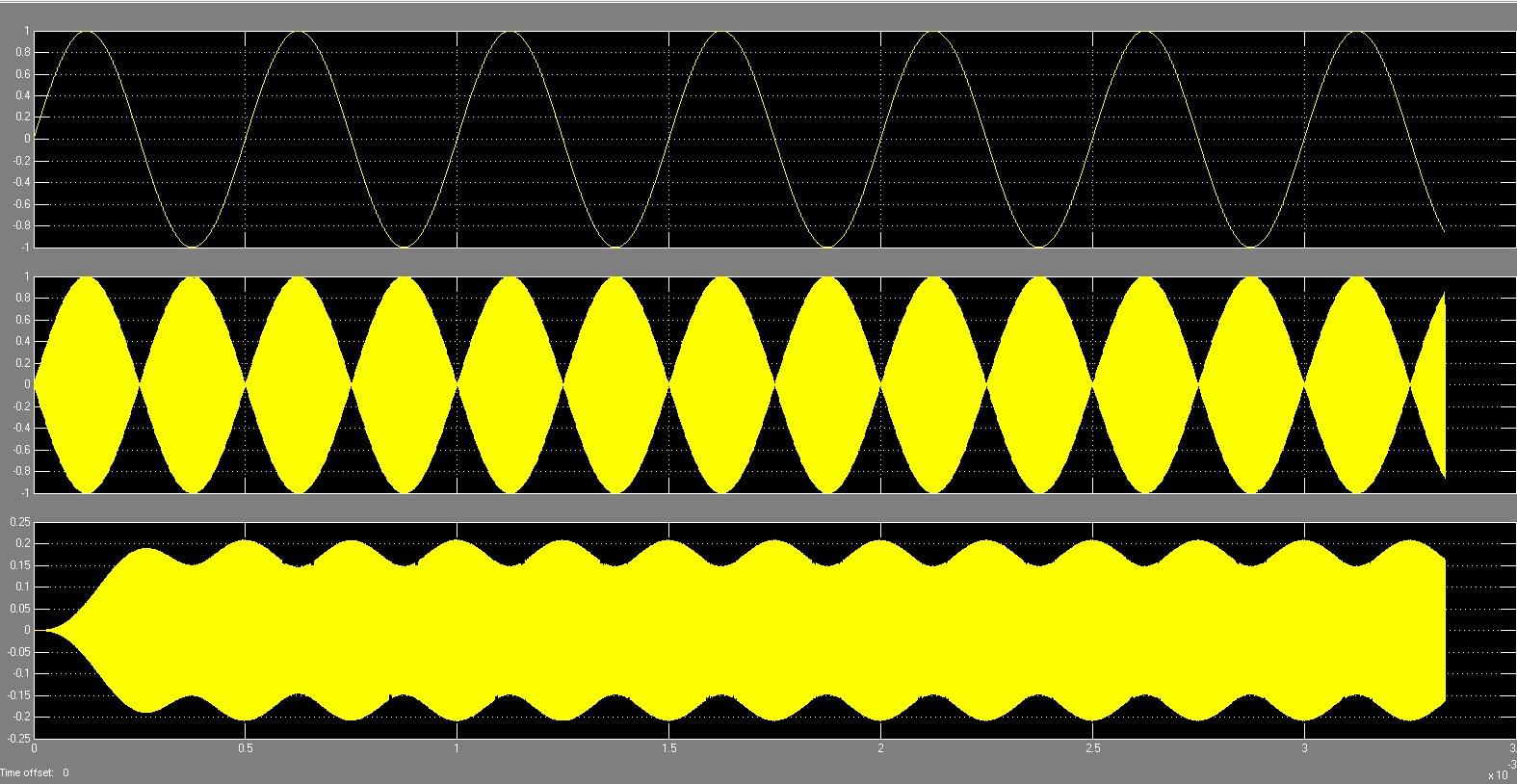

Параметры модуляции: Длительность модуляции – 10 периодов сигнала, Максимальная длительность шага модуляции – 10-7 секунд. Примечание: под термином «модуляция» понимается не процесс модуляции в понимании радиотехники, а как процесс имитации прохождения сигнала в программе Simulink. Установив все необходимые параметры, запускаем процесс модуляции. Результаты модуляции представлены на рисунке ниже: Рис.5 Результат модуляции На рисунке представлено 3 осциллограммы. Первая осциллограмма – исходный сигнал, генерируемый генератором Sin Wave 1 (полезный сигнал). Вторая осциллограмма – сигнал, снятый осциллографом после балансной модуляции. Третья осциллограмма – сигнал, подаваемый на антенну для трансляции. Для проверки правильности схемы можно собрать детектор, который восстанавливает несущую частоту. Этот детектор представляет собой балансный модулятор, ФНЧ, настроенный на частоту 3кГц и генератор гармонического колебания в 7Мгц. Примечание: выбирается значение 7МГц, т.к. в генераторе несущей частоты мы выбрали фиксированное значение частоты в 6,5МГц. С выхода полосового фильтра подается сигнал на балансный модулятор (перемножитель), где он смешивается с сигналом восстановленной несущей, далее сигнал подается на ФНЧ и восстанавливается изначальный информационный сигнал. Схема устройства представлена ниже. Рис.6 Структурная схема передатчика с детектором.
Запустив процесс модуляции, получаем: Рис.7 Осциллограммы с детектором. На четвертой осциллограмме видно, что после детектирования мы получили тот же самый информационный сигнал, что означает, что структурная схема была построена правильно и частоты генераторов выбраны тоже верно. Не мгновенное получение исходного сигнала обусловлено тем, что в фильтрах происходят переходные процессы, во время которых амплитуда сигнала не может установиться мгновенно.
|
