Расчет мощности структурной схемы





Выбор структурной схемы передатчика.

Рис.1 Структурная схема передатчика.

Где М – микрофон,

УЗЧ – усилитель звуковых частот,

БМ – балансный модулятор,

ГОЧ – генератор опорной частоты,

ПФ – полосовой фильтр,

ГНЧ – генератор несущей частоты,

УМ – усилитель мощности,

А – антенна.



Расчет мощности структурной схемы.

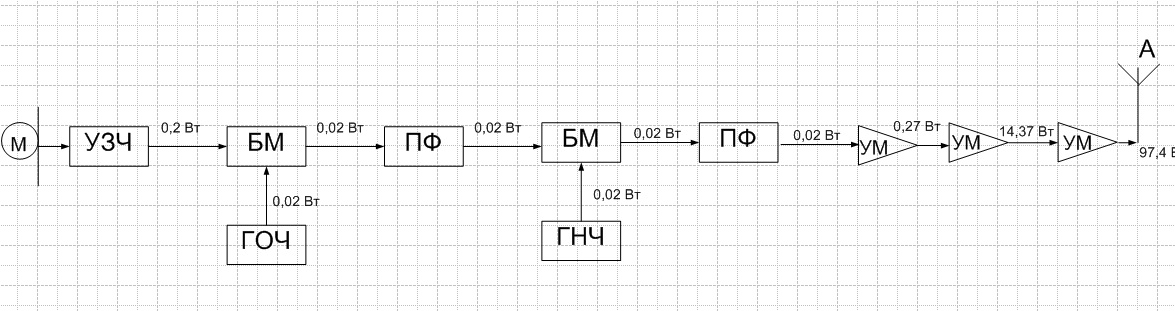

Рис.2 Структурная схема мощностей

Мною было принято решение поэтапного усиления сигнала с помощью трехкаскадного усилителя мощности. Согласно техническому заданию, необходимо обеспечить мощность передачи 50 Вт, а так же оговорено, что КПД антенны 60%. Значит, минимальная необходимая мощность оконечного каскада должна быть равна:

Рок.касквых

Рок.каск=50Вт/0.6=84,3Вт

Для обеспечения надежности и защиты транзистора от работы на максимальном уровне, что приводит к выходу его из строя, я решил установить запас выходной мощности, т.е.:

Рок.каск=97,4Вт.

Построение частотного плана структурной схемы

Рис.3 Частотный план структурной схемы.

С микрофона полезный сигнал (речь) шириной спектра 3кГц подается на балансный модулятор, в котором происходит смешивание ее с частотой генератора опорной частоты, который генерирует стабильную частоту в 500кГц. Спектр полученного сигнала, после модуляции, переместится на 500 кГц, где займет полосу от 500кГц до 503кГц. После этого сигнал подается на полосовой фильтр, где будет подавлена нижняя боковая и несущая частоты. Сигнал подается на второй балансный модулятор, где происходит перенос спектра в полосу (7,0-7,1)МГц, после этого сигнал фильтруется полосовым фильтром, где подавляются нижняя боковая и несущая частоты, сигнал подается на усилитель мощности и транслируется в эфир с помощью антенны.
