Тема 7: Теплові двигуни і холодильні машини. Цикл Карно і його ККД для ідеального газу

Коловий процес. Теплові двигуни і холодильні машини. Оборотні і необоротні процеси

Коловим процесом (циклом) називається процес, при якому система, пройшовши через ряд станів, повертається у вихідний стан. На діаграмі процесів цикл зображається замкненою кривою.

Тіло, яке здійснює коловий процес і обмінюється енергією з іншими тілами, називається робочим тілом. Звичайно таким тілом є газ.

Цикл, який виконує ідеальний газ, можна розбити на процеси розширення і стискання газу (рис.30). Робота розширення, яка визначається площею фігури , додатна , робота стискування, що визначається площею фігури , від'ємна . Робота, яка виконується газом за цикл:

.

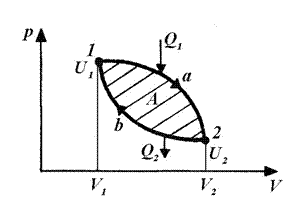

Рис.30.
Ця робота визначається заштрихованою площею, що охоплюється кривою .
