УЭ №11 Графика

Задачи УЭ №11. Научится применять «графическое окно» PictureBox для рисо­вания различных графических примитивов с использованием графических методов..

Что делать. Создать проект «Графический редактор».

Как делать

1. Открыть Vb. Создать новый проект. Активизировать форму Form1 щелчком мыши. В окне Свойств объекта установить для свойства Caption значение Графический редактор.

2. Создадим графиче­ский интерфейс проекта согласно рисунку.

а) поместим на форме графическое поле Picturel (для рисования графиче­ских примитивов);

б)7 командных кнопки: Commandl, Command2, Command3, Command4, Command5, Command6, Command7

Свойствам Caption дать значения: 1- Точка; 2- Линия; 3- Прямоугольник; 4- Закрашенный прямоугольник; 5- Окружность; 6- Система координат; 7- Очистить.

в) поместить восемь меток Label1, Label2, Label4 Label3, Label5, Label6, Label7, Label8 для вывода поясняющих надписей. Свойствам Caption дать значения: 1- Х1; 2-Y1; 3-X2; 4-Y2; 5- R, 6- Red; 7-Green; 8- Blue. Свойствам Alignment – 2-Center, AutoSize-True: Appearance – 1-3D – для всех управляющих элементов Label

г) поместить восемь текстовых полей Textl, Text2, Text3, Text4, Text5, Text6, Text7, Text8 (для ввода значений переменных Хl, Y1 и Х2, Y2, содержащих координаты графических примитивов;

текстовое поле Text5 для ввода значения переменной Radius, содержащей радиус окружности; три текстовых поля Text б, Text7 и Text8 для ввода значений переменных Red, Green, Blue, содержащих числовые коды цветов от 0 до 255). Свойству Text текстовых полей значение пусто.

3. Создать событийные процедуры.

Private Sub Command1_Click()

Dim X1, Y1, X2, Y2, Radius, Red, Green, Blue As Byte, Color As Long

‘ Точка

X1 = Val(Text1.Text)

Y1 = Val(Text2.Text)

Red = Val(Text6.Text): Green = Val(Text7.Text): Blue = Val(Text8.Text): Color = RGB(Red, Green, Blue)

Picture1.PSet (X1, Y1), Color

End Sub

Private Sub Command2_Click()

Dim X1, Y1, X2, Y2, Radius, Red, Green, Blue As Byte, Color As Long

‘ Линия

X1 = Val(Textl.Text)

Y1= Val(Text2.Text)

X2 = Val(Text3.Text)

Y2 = Val(Text4.Text)

Red = Val(Text6.Text): Green = Val(Text7.Text): Blue = Val(Text8.Text)

Color = RGB(Red, Green, Blue)

Picture1.Line (XI, Y1)-(X2, Y2), Color

End Sub

Private Sub Command3_Click()

Dim X1, Y1, X2, Y2, Radius, Red, Green, Blue As Byte, Color As Long

' Прямоугольник

X1 = Val(Text1.Text)

Y1= Val(Text2.Text)

X2 = Val(Text3.Text)

Y2 = Val(Text4.Text)

Red = Val(Text6.Text): Green = Val(Text7.Text): Blue = Val(Text8.Text): Color = RGB(Red, Green, Blue)

Picture1.Line (X1, Y1)-(X2, Y2), Color, B

End Sub

Private Sub Command4_Click()

Dim X1, Y1, X2, Y2, Radius, Red, Green, Blue As Byte, Color As Long

X1 = Val(Textl.Text)

Y1= Val(Text2.Text)

X2 = Val(Text3.Text)

Y2 = Val(Text4.Text)

Red = Val(Text6.Text): Green = Val(Text7.Text): Blue = Val(Text8.Text): Color = RGB(Red, Green, Blue)

Picture1.Line (X1, Y1)-(X2, Y2), Color, BF

End Sub

Private Sub Command5_Click()

Dim X1, Y1, X2, Y2, Radius, Red, Green, Blue As Byte, Color As Long

X1 = Val(Textl.Text)

Y1 = Val(Text2.Text)

Radius = Val(Text5.Text)

Red = Val(Text6.Text): Green = Val(Text7.Text): Blue = Val(Text8.Text): Color = RGB(Red, Green, Blue)

Picture1.Circle (X1, Y1), Radius, Color

End Sub

Private Sub Command6_Click()

Dim X1, Y1, X2, Y2, Radius, Red, Green, Blue As Byte, Color As Long

Picture1.Scale (0, 100)-(100, 0)

End Sub

Private Sub Command7_Click()

Picture1.Cls

End Sub

УЭ №12 Анимация.

Задачи УЭ №12. Научится применять «графическое окно» и графические методы для создания простейшей анимации..

Что делать. Создать проект «Анимация».

Как делать.

1. Открыть Vb. Создать новый проект. Активизировать форму Form1 щелчком мыши. В окне Свойств объекта установить для свойства Caption значение Анимация.

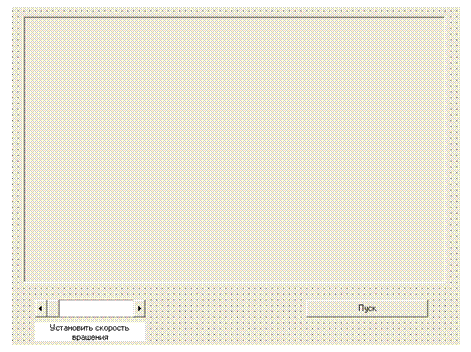

2. Создадим графиче­ский интерфейс проекта согласно рисунка.

3. Поместим на форме графическое поле Picturel (для рисования графиче­ских примитивов);

4.Свойству FillStyle дать значение Solind

6. Создать событийную процедуру.

Private Sub Command1_Click()

Dim X As Integer, N As Long

'Масштаб

Picture1.Scale (0, 10)-(100, -10)

'Анимация

For X = 0 To 100

'Рисование синего круга

Picture1.FillColor = vbBlue

Picture1.Circle (X, 0), 3, vbBlue

'Задержка стирания

For N = 1 To 1000000

Next N

'Рисование белого круга

Picture1.FillColor = vbWhite

Picture1.Circle (X, 0), 3, vbWhite

Next X

Компьютерная модель «Движение Земли по орбите вокруг Солнца».

1. Открыть Vb. Создать новый проект. Активизировать форму Form1 щелчком мыши. В окне Свойств объекта установить для свойства Caption значение Анимация, а свойсву Name дать значение Anim

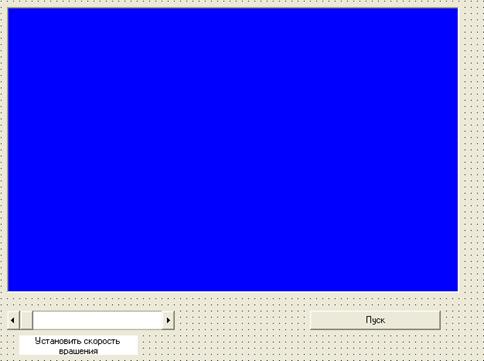

2. Создадим графиче­ский интерфейс проекта согласно рисунка.

Private Sub Command1_Click()

Dim A As Single, I As Long

'Масштаб графического окна Picture

Picture1.Scale (-10, 10)-(10, -10)

'Изображения Солнца

Picture1.FillColor = vbYellow 'Установка желтого цвета для Солнца

Picture1.Circle (0, 0), 2, vbBlue 'Изображение Солнца

'Анимация

For A = 1 To 100 Step 0.01

'Рисование Земли

Picture1.FillColor = vbCyan

Picture1.Circle (8 * Cos(A), 8 * Sin(A)), 1, vbCyan 'Изображение Земли

'Задержка стирания

For I = 1 To HScroll1.Value

k = 3.14 * 100 ^ 2

Next I

'Стирание Земли

Picture1.FillColor = vbBlue

Picture1.Circle (8 * Cos(A), 8 * Sin(A)), 1, vbBlue

Next A

End Sub

Колебания

Private Sub Command1_Click()

Dim X, Y, t As Single, I As Long, L As Integer

'Масштаб графического окна Picture

Picture1.Scale (-20, 40)-(20, -40)

'Picture1.Line (-20, 0)-(20, 0)

'Picture1.Line (0, 40)-(0, -40)

A = 7: V = 1: p = 3.14: L = 11

For t = 0 To 10 Step 0.01

'Рисование Земли

X = 0 + A * Sin((2 * p * V * t) + p / 4)

Y = 0 - Sqr(L ^ 2 - X ^ 2)

Picture1.FillColor = vbCyan

Picture1.Circle (X, Y), 0.5, vbCyan 'Изображение Земли

Picture1.Line (0, 40)-(X, Y), vbCyan

X1 = t: Y1 = A * Cos((2 * p * V * t) + p / 4)

Picture1.PSet (-10 + X1, -30 + Y1), vbCyan

Picture1.Line (0, 40)-(X, Y), vbCyan

'Задержка стирания

For I = 1 To HScroll1.Value

k = 3.14 * 100 ^ 2

Next I

'Стирание Земли

Picture1.FillColor = vbBlue

Picture1.Circle (X, Y), 0.5, vbBlue

Picture1.Line (0, 40)-(X, Y), vbBlue

Next t

End Sub
