Аппаратура управления УПК

Предназначена для управления (в зоне визуального контроля) электро- и гидроприводами проходческих комбайнов КПД, КПЛ, КПУ, КПА в шахтах, опасных по газу и/или пыли, и является комплектующим изделием проходческих комбайнов. Вид климатического исполнения У5 по ГОСТ 15150-69.

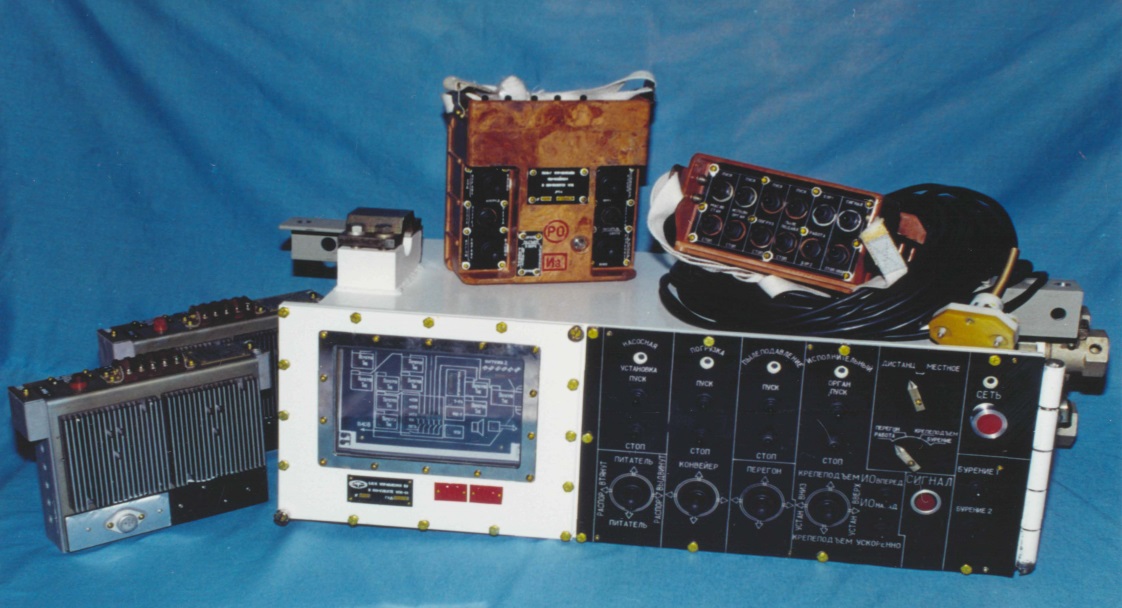

Аппаратура УПК состоит из блока управления, пультов управления комбайном и конвейером, источников питания, приемных антенн и зарядного устройства.

Основные параметры и размеры

ПЕРЕЧЕНЬ ВЫПОЛНЯЕМЫХ ФУНКЦИЙ УПК

Аппаратура обеспечивает выполнение следующих функций:

1. Выбор вида управления комбайном:

- местное (с местного пульта управления);

- дистанционное проводное с носимых пультов управления комбайном и хвостовой частью конвейера;

- дистанционное по беспроводной линии связи с носимого пульта управления комбайном.

2. Выбор режима работы комбайна:

- работа;

- перегон;

- крепеподъем;

- бурение.

3. Выбор количества носимых пультов управления:

- один пульт (пульт управления комбайном ПУ4);

- два пульта (пульт управления комбайном ПУ4 и пульт управления конвейером ПУ2).

4. По управлению электроприводом комбайна*:

- включение и отключение электродвигателей приводов исполнительного органа, насосной установки, конвейера, пылеподавления;

- отключение магнитного пускателя, подающего напряжение питания на комбайн (с блока управления);

- общее отключение всех электродвигателей комбайна (с носимых пультов управления).

5. По управлению механизмами комбайна в режиме «Работа» **:

- перемещение исполнительного органа («вверх», «вниз», «вправо», «влево», «вперед», «назад»);

- изменение положения питателя («вверх», «вниз»);

- изменение положения распора («выдвинут», «втянут»);

- изменение положения хвостовой части конвейера («вверх», «вниз», «вправо», «влево»);

- перемещение комбайна с малой скоростью («вперед», «назад», «вправо», «влево»);

- управление погрузочными лапами.

6. По управлению механизмами комбайна в режиме «Перегон» ***:

- перемещение комбайна с малой скоростью («вперед», «назад», «вправо», «влево»);

7. По управлению механизмами комбайна в режиме «Крепеподъем» *:

- перемещение крепеподъемника («вверх», «вниз»);

- перемещение установки («вверх», «вниз»).

8. По управлению механизмами комбайна в режиме «Бурение» ***:

- включение первой колонки;

- включение второй колонки;

- включение обеих колонок.

9. Формирование команды подачи предупредительного сигнала.

10. Представление информации о:

- наличии искробезопасного напряжения источников питания;

- нарушении работоспособного состояния субблоков управления электроприводом комбайна и распределителями;

- включенном состоянии контактов электродвигателей комбайна****;

- срабатывании блока контроля изоляции силовых подсоединений;

- срабатывании блока максимальной токовой защиты**;

- срабатывании защиты от перегрузки электродвигателей (дифференцированно) исполнительного органа, насосной установки, конвейера, пылеотсоса****;

- срабатывании температурной защиты электродвигателей (дифференцированно) исполнительного органа, насосной установки, конвейера, пылеотсоса****;

- предельной температуре масла в баке насосной установки**;

- уровне масла в баке****;

- загрязненности фильтров****;

- предельном давлении в системе орошения****;

- повреждении линии предупредительного сигнала****;

- величине потребляемого тока (в %) электродвигателем исполнительного органа;

- готовности цепей управления к включению электродвигателей приводов комбайна****.

______________________

* Посредством электроблока комбайна.

** Посредством гидрораспределителей комбайна.

*** Посредством гидрораспределителей комбайна.

**** Совместно с аппаратурой УДПМ-03 (УДПМ-07 для УПК-05 с АГАТ ВН-24.30).
