Аппаратура управления и диагностики УДПМ

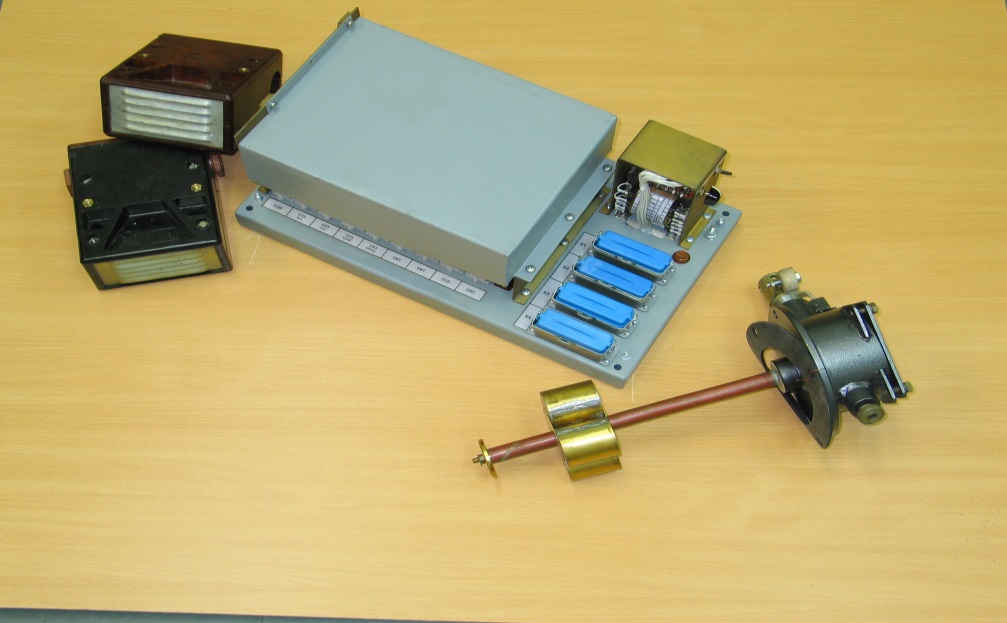

Предназначена для управления, защиты, контроля состояния и технической диагностики проходческих комбайнов КПД, КПЛ, КПУ, КПА, поддирочно-погрузочной МПР и буропогрузочной БПР машин. Аппаратура является комплектующим изделием для перечисленных выше машин, рассчитана на эксплуатацию в шахтах, опасных по газу и/или пыли. Вид климатического исполнения У5 по ГОСТ 15150-69. Аппаратура УДПМ состоит из блока управления, пультов управления, датчиков, акустических излучателей и концевого элемента (количество составных частей определяется исполнением). Основные параметры и размеры
Разработчик - ГП «Донгипроуглемаш» Изготовитель – ЗАО «Донецкая инжиниринговая группа» ПЕРЕЧЕНЬ ВЫПОЛНЯЕМЫХ ФУНКЦИЙ УДПМ Аппаратура обеспечивает выполнение следующих функций: - отключение сети*; - отключение электроприводов машины*; - автоматическое отключение сети при длительном (2-3 мин) простое машины; - управление электроприводом насосной установки*; - управление электроприводом исполнительного органа*; - управление электроприводом конвейера*; - управление электроприводом системы вспомогательного орошения*; - подачу предупредительного сигнала*; - контроль уровня тока электродвигателя привода исполнительного органа; - контроль уровня перегрузки электродвигателя привода насосной установки; - контроль уровня перегрузки электродвигателя конвейера; - контроль уровня перегрузки электродвигателя системы вспомогательного орошения; - контроль опрокидывания электродвигателя перегружателя; - контроль опрокидывания двух электродвигателей пылеотсоса; - контроль состояния технологических датчиков приводов исполнительного органа, насосной установки, конвейера, системы орошения, перегружателя, пылеотсоса; - контроль состояния двух технологических датчиков комбайна; - контроль предельной температуры масла; - контроль уровня масла; - контроль целостности линий управления; - контроль прохождения сигнала; - выбор одной из двух ("Х, "Г") характеристик токовой защиты; - проверка работы защиты от перегрузки без включения электроприводов. ---------------------------- * Команда формируется аппаратурой УПК. Аппаратура обеспечивает следующие защиты: - нулевую защиту; - защиту от перегрева электродвигателей приводов машины; - защиту от перегрузки электродвигателей приводов машины (исполнительного органа, насосной установки, конвейера, системы орошения); - защиту от опрокидывания электродвигателей приводов машины; - защиту от потери управляемости при обрыве и замыкании цепей дистанционного управления.
Аппаратура обеспечивает блокировки, исключающие: - возможность включения электроприводов без подачи предупредительного сигнала; - работу исполнительного органа без достаточного давления и расхода воды в системе орошения*; - включение электроприводов при снижении сопротивления изоляции силовых цепей**; - работу насосной установки при недопустимом уровне масла; - работу насосной установки при недопустимом перегреве масла; - работу насосной установки при недопустимом загрязнении масла***;
Аппаратура обеспечивает индикацию следующих параметров****: - наличие питания на блоке управления; - повреждение линии предупредительного сигнала; - уровень и срабатывание защиты от перегрузки электродвигателя привода насосной установки*****; - уровень и срабатывание защиты от перегрузки электродвигателей привода конвейера *****; - уровень и срабатывание защиты от перегрузки электродвигателя привода системы орошения*****; - уровень защиты от перегрузки электродвигателя исполнительного органа *****; - срабатывание защиты от опрокидывания электродвигателя перегружателя; - срабатывание защиты от опрокидывания электродвигателей пылеотсоса; - уровень тока электродвигателя исполнительного органа; - срабатывание температурного реле электродвигателя исполнительного органа; - срабатывание температурного реле электродвигателя насосной установки; - срабатывание температурного реле электродвигателя конвейера; - срабатывание температурного реле электродвигателя системы орошения; - срабатывание вакуумного контактора привода исполнительного органа; - срабатывание выходного реле привода насосной установки; - срабатывание выходного реле привода конвейера; - срабатывание выходного реле привода системы орошения; - уровень масла; - перегрев масла; - срабатывания устройства контроля изоляции; - срабатывание максимальной токовой защиты; - срабатывание устройства УКСП; - срабатывание датчиков загрязненности фильтров; - целостность и готовность к работе линии управления исполнительным органом; - целостность и готовность к работе линии управления насосной установкой; - целостность и готовность к работе линии управления конвейером; - целостность и готовность к работе линии управления системы орошения; - целостность и готовность к работе линии отключения машины.
* Выполняется совместно с устройством УКСП. ** Выполняется совместно с блоком контроля изоляции БКИ. *** Выполняется совместно с фильтрами ФГМ. **** Выполняется посредством аппаратуры УПК. ***** Светодиод начинает периодически загораться один раз в 10-15 с. при перегрузке 125 %. С ростом перегрузки частота загораний увеличивается и достигает 3 Гц при 200 % перегрузке. При срабатывании токовой защиты светодиод горит.
|
