Метод двух узлов





Для разветвленной цепи, имеющей только два узла и произвольное количество ветвей, метод узловых потенциалов вырождается в метод двух узлов. Решение сводится к отысканию значения потенциала одного из узлов.

Разветвленная цепь с двумя узлами.

Пусть, к примеру, φ 2 = 0. Система уравнений превращается в одно уравнение:

После определения U 12 токи ветвей находят при помощи обобщенного закона Ома.

.

Проверка правильности полученных результатов осуществляется по первому закону Кирхгофа.Пример: R 1=2 Ом, R 2=1 Ом, R 3=4 Ом, E 1=8 В, Е 2=6 В, J =5,5 А.

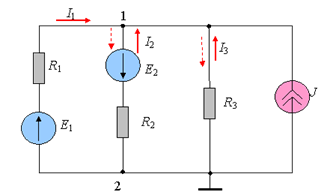

Схема примера для расчета методом двух узлов.

1. Задаем положительные направления токов к верхнему узлу, а нижний узел 2 заземлим (считаем φ 2=0).

2. Из общей методики для двух узлов получим уравнение

Откуда
3. Определяем токи

Пунктиром на схеме показаны фактические направления токов I 2 и I 3 .

4. Составляем баланс мощностей

— мощности потребителей;

— мощности источников.

Расчет верен.
