РЕКОМЕНДУЕМОЕ ИНФОРМАЦИОННОЕ ОБЕСПЕЧЕНИЕ ДИСЦИПЛИНЫ

Содержание самостоятельной работы.

6.4.1.Общий перечень заданий для самостоятельной работы.

Решение задач на тему: Проецирование точки. Проецирование прямой. Взаимное положение прямых. Плоскость. Способы задания. Взаимное положение прямой и плоскости. Взаимное положение плоскостей. Замена плоскостей проекций. Поверхности. Способы задания. Сечение поверхности плоскостью. Пересечение поверхностей. Чиcловые отметки.

Графические работы: 1.Эпюр №1. Пересечение плоскостей. 2.Эпюр №2. Метрические задачи. Метод замены плоскостей проекций. 3.Эпюр №3. Сечение поверхности плоскостью. Определение натуральной величины сечения. 4.Эпюр №4. Пересечение поверхностей. 5.Эпюр №5. Перспектива объема. Тени в ортогональных проекциях и перспективе. 6.Эпюр №6. Построение границ земляных работ.

6.4.2.Методические рекомендации по выполнению графических

заданий самостоятельной работы

Титульный лист

Содержание задания. Титульный лист (рис.86) выполняется на формате А3(297х420). В тексте титульного листа содержатся: наименование учебного заведения, наименование кафедры, наименование группы и фамилии студента и преподавателя.

Порядок выполнения. Надписи на титульном листе и последующих чертежах должны соответствовать ГОСТу 2.304-81. Согласно данному ГОСТу установлено два типа шрифтов: тип А и тип Б (с наклоном 75° и без наклона).

Для выполнения надписей на титульном листе применяется шрифт типа Б

Рис.86 (широкий) с наклоном 75° и без наклона.

Для облегчения написания букв и цифр наносят вспомогательную сетку сплошными тонкими линиями с наклоном 75°для шрифта №7 и без наклона для шрифта №10. Параметры шрифта приведены в таблице на методической карте.Задание выдается на 1-й неделе. Проверка задания на 2-3 неделе. Зачет задания на 4-й неделе.

Эпюр №1

Содержание задания. Построить линию пересечения двух плоскостей, заданных треугольниками ABC и DEF, показать видимость сторон треугольников на проекциях. Работа выполняется на формате А3. Формат оформляется согласно ГОСТу 2.301-68 (рис.87).

Порядок выполнения. Проекции треугольников строятся по заданным координатам, которые берутся из таблицы по варианту студента.

Для определения линии пересечения двух плоскостей, которые занимают общее положение, применяем 1-ю основную позиционную задачу.

Алгоритм задачи:

Для построения линии пересечения двух плоскостей достаточно построить две точки, принадлежащие этой линии.

1.Заключаем одну из сторон любого треугольника в проецирующую плоскость которая пересекает другой треугольник по прямой линии.

2.Строим точку пересечения линии пересечения треугольников и стороны треугольника, заключенной в секущую плоскость.

3.Выбираем другую удобную сторону любого треугольника и повторяем решение для нее.

4.Используя конкурирующие точки , определяем видимость сторон треугольников.

Рис.87 Оформление чертежа. Вначале задача выполняется тонкими линиями, проверяется преподавателем и, в случае правильного решения, оформляется в соответствии с требованиями к чертежу. Выполняется отмывка. Линии сторон треугольников обводятся с учетом видимости. Линия пересечения обводится красным цветом. Надписи на поле чертежа выполняются чертежным шрифтом типа Б по ГОСТу 2.304-81 высотой 5мм. Основная надпись выполняется по ГОСТу 2.104-68* форма 1 и заполняется в соответствии с обозначениями, принятыми на кафедре начертательной геометрии и черчения.

Задание выдается на 4-й неделе. Проверка эпюра 5-6 неделя. Зачет эпюра 6-7 неделя.

Эпюр №2

Содержание задания. 2-й эпюр выполняется на 4-х форматах А4. Задачи эпюра решаются методом замены плоскостей проекций (рис.88). В задачах требуется определить:

1.Натуральную величину треугольника АВС.

2.Расстояние от точки S до плоскости треугольника АВС.

3.Кратчайшее расстояние между скрещивающимися прямыми AS и ВС.

4.Натуральную величину двугранного угла при ребре АВ.

Порядок выполнения.

Задача 1. По заданным координатам построить горизонтальную и фронтальную проекции треугольника АВС. Применяя четвертую основную задачу способа замены, определяем натуральную величину треугольника.

Задача 2. Для определения натуральной величины расстояния от точки S до плоскости треугольника АВС применяем третью основную задачу, превратив треугольник в проецирующую плоскость. Линия KS в новой системе плоскостей проекций является линией уровня. С учетом этого находим недостающие проекции КS. По конкурирующим точкам определяется видимость отрезка КS.

Задача 1 Задача 2 Задача 3 Задача 4

Рис.88

Задача3. Для определения кратчайшего расстояния между скрещивающимися прямыми АВ и SC применяем вторую основную задачу,преобразовав прямую АВ в проецирующую прямую. Из точки, в которую спроецировалась прямая АВ провести перпендикуляр к прямой СS, найти точку пересечения – К. Вторая точка перпендикуляра – N- находится на прямой АВ и совпадает с ее новой проекцией А2*В2*. К2*N2* это натуральная величина кратчайшего расстояния, линия КN является линией уровня. Учитывая это, находим недостающие проекции линии.

Задача 4. Величину двугранного угла определяет линейный угол. Линейный угол получается преобразованием ребра АВ в проецирующую прямую, грани угла в линии, составляющие линейный искомый угол.

Оформление чертежа. После проверки эпюра в тонких линиях, чертежи обводятся простым карандашом с учетом видимости. Искомые элементы обводятся красным цветом на всех проекциях. К эпюру выполняется титульный лист, на котором вычерчивается и заполняется основная надпись, установленной формы.

Задание на 2-й эпюр выдается на 7-й неделе. Проверка проводится на 8-9 неделе. Зачет эпюра – на 9-10 неделе.

Эпюр №3

Содержание задания. 3-й эпюр выполняется на формате А3. Построить три проекции линии пересечения сложной поверхности с фронтально-проецирующей плоскостью W. Определить видимость линии пересечения. Построить натуральную величину построенного сечения методом замены плоскостей проекций (рис.89).

Порядок выполнения. На формате в тонких линиях вычерчивается задание. Данные для вычерчивания комбинированной поверхности взять из таблицы зада-

ний согласно варианту. Сложная

поверхность состоит из двух по

Рис.89 верхностей – поверхности вращения (цилиндра, конуса, сферы) и многогранной поверхности (пирамиды, призмы).По двум заданным проекциям (горизонтальной и фронтальной) построить третью проекцию – профильную.

Задачу решаем в два этапа: 1 этап - построить проекции сечения. Так как секущая плоскость – плоскость частного положения, одна проекция сечения совпадает с проекцией этой плоскости, другие проекции строят по точкам пересечения линий каркаса заданных поверхностей с плоскостью.

Линиями каркаса многогранной поверхности являются боковые ребра и ребра основания. Точки пересечения ребер с заданной секущей плоскостью определяются сначала на фронтальной проекции, , а затем по линиям проек-

ционной связи - на горизонтальной и профильной проекциях. Линия пересечения – треугольник EFG.

На поверхности полусферы сначала строят точки очевидные – точки пересечения очерков поверхности с плоскостью W. Затем строят точки вспомогательные при помощи вспомогательных секущих плоскостей. На горизонтальной и профильной проекциях полученные точки соединяют в определенном порядке. Получаются кривые линии – участки эллипсов. Затем определяют видимость линии сечения. 2 этап - определить натуральную величину сечения методом замены плоскостей проекций.

Оформление чертежа. Линию сечения обводят красным цветом с учетом видимости. Сечение на всех проекциях заштриховать под углом 45 градусов к рамке листа. Основную надпись заполнить по установленной форме.

Задание на 3-й эпюр выдается на10-й неделе. Проверка эпюра – на 11-12 неделе. Зачет эпюра – на 12 неделе.

Эпюр №4

Содержание задания. 4-й эпюр выполняется на формате А3. Построить линию пересечения двух заданных поверхностей вращения. Определить видимость линии пересечения и видимость очерков поверхностей (рис.90).

Порядок выполнения. На формате в тонких линиях вычерчивается задание. Данные берутся из таблицы заданий.

Линия пересечения поверхностей - это совокупность точек одновременно принадлежа-

щих обеим поверхностям. Для построения этих точек применяют вспомогательные секущие плоскости (чаще это плоскости частного поло-

жения). Точки строятся в определенном порядке. Сначала находят очевидные точки – точки

Рис.90пересечения очерков (если они имеются). Затем находят точки характерные. Сначала высшую точку. Затем находят очерковые точки. Вспомогательные точки находят при помощи горизонтальных плоскостей уровня. Вспомогательная плоскость пересекает конус и полусферу по окружностям. В свою очередь окружности, пересекаясь между собой на горизонтальной проекции, дают точки, принадлежащие линии пересечения.

После этого определяют видимость линии пересечения и видимость очерковых образующих, используя конкурирующие точки.

Оформление чертежа. Выполняют отмывку. Линию пересечения обводят красным цветом, очерки поверхностей простым карандашом с учетом видимости. Задание на 4-й эпюр выдается на 13-й неделе. Проверка 14-15 неделя. Зачет эпюра 15неделя.

Эпюр №5

Содержание задания. 5-й эпюр выполняется на формате 297х841мм. Построить ортогональные проекции объема. Построить линейную перспективу объема. Построить тени в ортогональных проекциях и перспективе (рис.91).

Порядок выполнения. В тонких линиях вычерчиваются ортогональные проекции объема. Данные для построения взять из таблицы согласно варианту.

Картину – вертикальную плоскость для четных вариантов взять слева, а для нечетных вариантов – справа от изображения объемов на ортогональных проекциях.

Построение перспективы объема производим методом архитекторов с двумя точками схода F1 и F2

В заданном варианте основание картины КК проводим слева под углом 25-35 градусов к главному фасаду объема, совмещая картину с одним из углов плана. Далее определяем ширину картины, проводя перпендикуляры к основанию картины из крайних улов плана. Главная точка картины Р должна находиться в средней трети ширины картины. От главной точки картины Р проводим направление главного луча зрения перпендикулярно основанию картины.

Точку зрения S находим на главном луче, отложив расстояние, равное 1,5-2 расстояний ширины картины от точки Р. Угол зрения 28-35 градусов. Находим точки схода F1 и F2. Линии плана продолжаем до пересечения с основанием картины и находим начало каждой линии на картине. Определяем направление линий в перспективе. Линии плана, идущие параллельно SF1, на перспективе пойдут в точку схода F1. Линии, идущие параллельно SF2, на перспективе пойдут в точку схода F2.

Построение перспективы начинаем с построения линии картины и линии горизонта. Все размеры, измеренные на плане и фасаде, будем увеличивать в 3 раза. Строим главную точку картины и точки схода.

Рис.91

Построение объема начинаем с построения плана. Находим начала параллельных прямых плана на основании картины и из них проводим линии в соответствующие точки схода – F1 и F2.

Далее строим высоту объемов. Начинаем построение с объема, вертикальное ребро которого лежит в картине. Для него в картине откладываем натуральную величину высоты. Остальные точки крыши объема строим, проводя линии в точки схода. Вертикальные ребра остальных объемов располагаются за плоскостью картины, поэтому натуральную величину ребра сначала находим в плоскости картины, а затем находим перспективную высоту этих ребер. Далее строим тени – собственные и падающие.

Оформление чертежа. Выполняется отмывка. Производится обводка. Основная надпись заполняется по установленному порядку.

Задание выдается на 1-й неделе 2 семестра. Проверка – 2,3 неделя. Зачет работы – 3,4 неделя.

Эпюр №6

Содержание задания. Работа выполняется на формате А3Дано: масштаб 1:100, 1:200, 1:250 топографическая поверхность, заданная горизонталями, и земляное сооружение с указанными уклонами откосов. Откосы выемок имеют уклон iв = 1:1, откосы насыпей iн = 1:1,5 и уклон дороги (аппарели) iа = 1:6. Масштаб - 1:100, 1:200 или 1:250. Форма и размеры земляного сооружения задается индивидуально.

Требуется построить линии пересечения откосов выемок и насыпей земляного сооружения (площадки и дороги) между собой и с топографической поверхностью (92). Порядок выполнения. Тонкими сплошными линиями вычерчиваются горизонтали местности и площадка. График уклонов. В левом нижнем углу формата строим график уклонов, определяем интервалы заложении для выемки, насыпи и аппарели – , lн, lа. Определяем точки нулевых работ. На пересечении кромок площадки с горизонталью местности, имеющей такую же отметку, определяются точки нулевых работ. Определяем направление выемки и насыпи. Строим линию пересечения откосов между со

Рис.92бой. Для насыпи. Проводим масштабы уклонов и градуируем их интервалом заложения насыпи. Перпендикулярно масштабам уклонов через построенные отметки проводим горизонтали откосов. Используя горизонтали откосов строим линии пересечения откосов между собой.

Строим линию пересечения откосов с топографической поверхностью. Горизонтали откоса насыпи и горизонтали местности, имеющие одинаковые числовые отметки, пересекаясь между собой, дают точки, принадлежащие линии границы земляных работ. Линии границ земляных работ перпендикулярных кромок площадки пересекаются в точке, которая обязательно должна располагаться на линии пересечения откосов между собой. Для круглой части площадки построение аналогично, только горизонтали будут иметь форму окружностей. Откосы аппарели можно рассматривать как касательные плоскости к поверхности прямого кругового конуса, вершина которого скользит по прямой (бровке дороги), а образующая наклонена к плоскости основания под углом, равным углу наклона плоскости откоса. Строим горизонтали откоса и находим границу земляных работ для аппарели. В плоскостях откосов проводим берг-штрихи. Для откосов насыпи берг-штрихи проводят перпендикулярно горизонталям откоса от верхней кромки откоса.

После проверки работы преподавателем ее следует оформить. Откосы выемки отмыть коричневым цветом, откосы насыпи – желтым. Горизонтали местности и откосов обвести тонкими сплошными линиями, масштабы уклонов – двойной линией (толстой сплошной и тонкой сплошной на расстоянии 0,5-1мм). Границы земляных работ обвести красным цветом толстой сплошной линией. На поле чертежа надписи выполнить высотой 3,5мм, на графике уклонов – 5мм.

Основную надпись заполнить в определенном порядке.

Задание выдается на 14-й неделе, проверяется на 14-15, зачет работы на 15 неделе.

Проекционное черчение

Целью работы является изучение и отработка навыков построения изображений пространственных геометрических образов на плоскостях проекций, выполненных на основании теории проекций, излагаемой в курсе начертательной геометрии.

Содержание задания. Работа состоит из двух листов. Задание на работу выдается индивидуальное. Лист 1. Построить третье изображение детали по двум заданным, выполнить необходимые разрезы. Нанести размеры (рис.93).Лист 2. Построить наглядное изображение детали в аксонометрической проекции (рис.105).

Работа выполняется простым карандашом с соблюдением правил,

установленных стандартами для оформления чертежей:

- ГОСТ 2.301-68. Форматы;

- ГОСТ 2.302-68. Масштабы;

- ГОСТ 2.303-68*. Линии;

- ГОСТ 2.304-81. Шрифты чертежные;

- ГОСТ 2.305-68*.Изображения – виды, разрезы, сечения;

- ГОСТ 2.307-68. Нанесение размеров и предельных отклонений;

- Гост 2.317-69*.

Порядок выполнения.

Рис.93 Работа выполняется на формате А3

В тонких линиях строятся заданные изображения детали – главный вид и вид сверху. По двум заданным изображениям строится третье.- вид слева.

Следующий этап – построение разрезов. Разрезы выполняются для определения внутреннего строения детали. На главном виде разрез изображается полностью, т.к. деталь несимметрична. В случае симметричного изображения - выполняется половина вида и половина разреза. Вид и разрез разграничиваются осевой линией. На виде слева - выполняется сложный ступенчатый разрез. В соответствии со стандартом все элементы, мысленно рассеченные плоскостью, заштриховываются тонкими сплошными линиями под углом 45 градусов к рамке листа.

После построения трех видов детали следует нанести размеры.

После проверки листа преподавателем изображения обводятся с учетом толщины линий. В соответствии с требованиями заполняется основная надпись, выполненная по форме 1 ГОСТ 2.104-68* (Основные надписи). На втором формате А3,

сначала в тонких линиях, выпол-

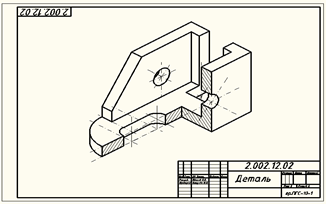

Рис.94 няется аксонометрическое изображение детали – изометрическая прямоугольная проекция в соответствии с ГОСТ 2.317-69*.

Построение изометрии детали начинаем с построения отдельных составных частей. Основание детали состоит из параллелепипеда и полуцилиндра. Верхняя часть детали состоит из нескольких параллелепипедов. Построить в изометрии эти части. Пересечением осей отметить центры цилиндрических отверстий. Построить овалы, заменяющие эллипсы. Выполнить

вырез ¼ части детали.

Задание на работу выдается на 2-й неделе. Проверка на 3-4 неделе. Зачет графической работы на 4-5 неделе.

Резьбовые соединения

Содержание задания. Работа состоит из двух листов. Задание выбирается из таблицы в соответствии с вариантом. 1-й лист. Выполнить изображение шпилечного соединения(рис.95). 2-й лист. Выполнить изображение трубного соединения(рис.96).

Работа выполняется в соответствии с правилами, которые устанавливает ГОСТ 2.311-68.

Порядок выполнения. Сначала следует изучить основные сведения о резьбе. Затем правила изображения резьбы на чертеже - ГОСТ 2-311-68. Изучить правила изображения резьбы на стержне, в отверстии, на резьбовом соединении.

С учетом этих правил выполнить чертежи шпилечного и трубного соединений.

1-й лист. Выполнение шпилечного соединения. Расчет и порядок выполнения чертежа шпилечного соединения изложен на методической карте.

Работа выполняется на формате А3. Данные для построения шпилечного соединения выбираются из таблицы заданий согласно варианту.



Рис.95

Для того, чтобы вычертить шпилечное соединение, необходимо знать диаметр шпильки и размер скрепляемых деталей. Изображения выполняются по приближенным относительным размерам в долях наружного диаметра.

Шпильку изображаем в правом верхнем углу формата в двух видах – главный вид и вид слева. На изображении шпильки проставляем размеры – обозначение метрической резьбы М24, l, l0, l1, C, c.

Между изображением шпильки и основной надписью выполняют изображения гнезда под шпильку сверленого и гнезда резьбового. Оба гнезда вычерчивают в двух видах. Проставляем размеры М24 и l2.

В левой части листа выполняем шпилечное соединение.

Сначала в тонких линиях вычерчивается резьбовое гнездо в нижней детали. Сверху изображается присоединяемая деталь, в ней изображается отверстие d1. В гнездо ввинчивается посадочным концом шпилька. На шпильку надевается шайба и завинчивается гайка. При выполнении шпилечного соединения выполняются правила, установленные для сборочного чертежа:

- шпилька, гайка и шайба на изображении разреза не штрихуются; - в месте резьбового соединения изображается резьба ввинчиваемой детали (шпильки в гнезде).

На шпилечном соединении проставляются размеры: М24, l, l0, l1 , C, S. После проверки листа преподавателем изображения обводятся, заполняется основная надпись. Задание выдается на 4-й неделе, проверяется на 4-5 неделе, зачет работы на 5 неделе.

2-й лист. Выполнение трубного соединения. Трубное

Рис.96 соединение применяется в системах отопления, водопроводах, газопроводах и т.п., где применяются стальные трубы с размерами по ГОСТ 3262-75*. Эти трубы характеризуются условным проходом, величина которого равна внутреннему диаметру трубы в мм.

Для соединения труб между собой могут применяться стандартные соединительные детали – фитинги (муфты, кресты, тройники, угольники), определяемые стандартом. В заданной работе изображаем прямую муфту, соединяющую две трубы одинакового диаметра. На тубах и фитингах выполняется большей частью трубная цилиндрическая резьба. Основным параметром для труб и соединительных деталей является условный проход. По заданному размеру условного прохода (Dу = 2 дюйма) подобрать по ГОСТ 6357-81 размеры всех элементов деталей, входящих в соединение. Размеры приведены в таблице.

Работа выполняется на формате А3. Трубное соединение выполняют как конструктивный чертеж без упрощений, вычерчивая все элементы деталей (буртики, фаски, ребра). На главном виде, ось которого располагают горизонтально, построение соединения начинают с вычерчивания трубы, а потом уже чертят изображение соединительных деталей (муфты и контргайки) по размерам, предусмотренным ГОСТом 8955-75. Сверху от оси выполняют вид соединения, а снизу от оси – разрез. При вычерчивании рекомендуется показывать трубу не завинченной на 1…2 витка, т.е. на 2…4мм. На конце другой трубы нарезают резьбу более длинную с расчетом, что на нее можно будет навинтить контргайку, и при этом остался бы еще запас в 2…3 витка. Между муфтой и контргайкой должен быть проложен уплотнитель, который на чертеже не изображается. Такое соединение называется сгоном, резьба длинной. На свободном поле чертежа рядом с главным видом или ниже изображают разрез, плоскость которого проведена на главном виде таким образом, чтобы в нее попали муфта и труба одновременно. Построение контргайки начинают с ее изображения на разрезе, а затем ее строят на главном виде. На изображении трубного соединения проставляется только один размер – обозначение трубной резьбы.

Выполненный в тонких линиях, чертеж проверяется преподавателем. Затем чертеж обводят и заполняют основную надпись.

Задание выдается на 4-й неделе, проверяется на 4-5 неделе, зачет работы на 5 неделе.

Эскиз детали

Содержание задания. Эскиз выполняется на бумаге в клетку формата А4. Строится изображение детали с натуры. Детали выдаются преподавателем.

Порядок выполнения. Сначала изучается тема «Эскизы».

Эскиз – это чертеж, выполненный от руки без точного соблюдения масштаба, но с сохранением пропорций детали и содержащий изображение детали и другие данные, необходимые для ее изготовления и контроля. Эскиз выполняется на стадии конструкторской разработки детали, при ремонте оборудования, когда вместо вышедшей из строя детали надо изготовить новую. Тогда с натуры вычерчивают эскиз.

Осмотреть деталь, установить ее назначение и материал, определить, из каких геометрических форм выполнены отдельные части детали. Выбрать главный вид и достаточное число других изображений (видов, разрезов, сечений), необходимых для полного отображения формы детали. Затем необходимо выбрать приблизительный масштаб, определить на глаз основные пропорции детали, подобрать формат листа, нанести рамку чертежа и основную надпись. Главный вид детали должен давать наиболее полное представление об изделии. При выборе главного вида нужно учитывать положение, которое деталь занимает при обработке на станке или в процессе разметки. В тонких линиях выполнить изображения детали. Окружности и дуги разрешается проводить циркулем с последующей обводкой от руки. Нанести размерные линии, не измеряя деталь. Наносить размеры следует так, чтобы по ним можно было легко разметить деталь перед обработкой и измерить ее в процессе обработки. Нанести размерные числа, обмерив деталь измерительным инструментом.

После проверки работы преподавателем эскиз нужно оформить..

В основной надписи следует указать наименование детали, марку материала, из которого она изготовлена, номер ГОСТа на этот материал.

Работа выдается на 5-й неделе, проверяется на 6-й неделе, зачет работы на 6-7 неделе.

Сборочный чертеж

Содержание задания. Оформить сборочный чертеж, используя для этого изображение шпилечного соединения.

Порядок выполнения. На изображение шпилечного соединения нанести позиционные номера. В основную надпись, в графу, где записана маркировка листа добавить обозначение сборочного чертежа – СБ, в графу названия чертежа «Шпилечное соединение» добавить надпись «Сборочный чертеж» (шрифтом на один - два номера меньше, чем имеющаяся надпись).

Не смотря на то, что сборочный чертеж не выполняется, а разбирается на примере шпилечного соединения, студент должен знать основные положения построения и оформления сборочного чертежа, которые устанавливает ГОСТ 2.109-73*.

Для сборочных единиц составляется спецификация, которая является основным (текстовым) конструкторским документом. Она определяет состав сборочной единицы. Спецификацию выполняют на отдельных листах формата А4. Форму и порядок заполнения спецификации устанавливает ГОСТ 2.108-68*.Образец спецификации см.тему «Шпилечное соединение» (рис.107). Спецификация состоит из разделов, которые располагают в следующем порядке - документация, комплексы, сборочные единицы, детали, стандартные изделия, прочие изделия, материалы, комплекты. В нашем задании заполняются разделы: документация, детали, стандартные изделия.

Задание на работу выдается на 6-й неделе, проверяется и подписывается преподавателем тоже на 6-й неделе.

Деталирование сборочного чертежа

Содержание задания. Работа выполняется на трех форматах А3 или А4, в зависимости от сложности изображений (рис.109).

Прочитать чертеж общего вида и выполнить рабочие чертежи деталей и аксонометрию одной детали по чертежу общего вида.

Задание выдается индивидуально каждому студенту. Номера деталей указываются преподавателем.

Порядок выполнения.

1. Прочитать чертеж общего вида, определить форму и размеры каждой детали и взаимосвязь деталей в изделии.2. По позиционному номеру спецификации определяют наименование детали. Выясняя форму каждой детали,







Рис.97

определяют назначение и способ соединения ее с другими деталями. 3. Прочитав чертеж общего вида, определяют геометрические формы , из которых состоит деталь. 4. Намечают число изображений (видов, разрезов, сечений). Главный вид должен давать наиболее полное представление о форме и размерах детали. Выбирается масштаб для изображения детали. Формат определяется в зависимости от выбранного масштаба и сложности детали. 5. В тонких линиях выполняются изображения детали. 6. Наносятся размерные линии, строго согласовывая размеры сопрягающихся и прилегающих поверхностей. 7. Наносят размерные числа, соблюдая при этом правила, установленные ГОСТ 2.307-68*.Размеры резьбы можно установить по обозначениям присоединяемых стандартных резьбовых изделий, которые указаны в спецификации к чертежу. В остальных случаях параметры резьбы определяются по изображению. 8. Заполняют основную надпись. 9. Аксонометрическую проекцию указанной детали выполняют на отдельном формате А4 по выполненному рабочему чертежу.

После проверки преподавателем рабочих чертежей, выполненных в тонких линиях, изображения обвести в соответствии с ГОСТ 2.303-68*.

Задание на работу выдается на7-й неделе, проверка чертежей на 7-9 неделе, зачет работы на 9-10 неделе.

Чертежи металлических конструкций

Содержание задания. Целью работы является ознакомление с особенностями выполнения и чтения чертежей строительных металлических конструкций (рис.110).

Задание выполняется в карандаше на формате А3(297х420) в соответствии с требованиями к графическому оформлению чертежей металлических конструкций.

По исходным данным выполнить:

- геометрическую схему в масштабе 1:200;

- чертеж узла металлических конструкций в масштабе 1:10;

- аксонометрическое изображение узла;

- составить перечень примененных материалов.

Рис.98 Порядок выполнения. Сначала изучаем тему «Чертежи металлических конструкций» - общие сведения, профили прокатной стали, условные изображения элементов металлических проекций, виды сварных соединений, основные требования к выполнению чертежей узлов металлических конструкций.

Выполнение чертежей узлов строительных металлических конструкций. Выполнение чертежа узла фермы начинается с вычерчивания геометрической схемы фермы в масштабе 1:200 в левом верхнем углу формата. Схему вычерчивают линиями толщиной 0,6-0,8мм. Над схемой пишут «Геометрическая схема» и схема усилий фермы».

Под изображением геометрической схемы вычерчивают главный вид узла. Построение начинается с изображения геометрических осей, которые проводятся параллельно соответствующим стержням геометрической схемы; затем, совмещая центры тяжести уголков с осями, вычерчиваются контуры уголков поясов и стержней (линиями толщиной 0,5-0,6 мм). После этого строятся очертания фасонки по размерам указанным в задании, и наносятся изображения сварных швов. Все размеры и отметки на деталировочных чертежах проставляют в миллиметрах вне контура изображения. Все детали узла металлической фермы обозначают на рабочих чертежах цифрами. Нумерация деталей начинается с основных деталей конструкции, переходя к второстепенным. Размеры прокатной стали и графическое изображение его профиля указывают в таблице «Перечень примененных материалов». В ней записывают номер профиля (уголок, двутавр, швеллер и т.д.), ширину и толщину полки уголка, диаметр стержня круглой стали, ширину и толщину листа полосовой стали, внутренний диаметр и толщину стенки трубы.

Построение узла в аксонометрических проекциях

Построение узла в аксонометрических проекциях начинается с вычерчивания схемы осей выбранных аксонометрических проекций. Оси обозначаются буквами латинского алфавита с указанием коэффициента искажения по осям в соответствии с ГОСТом 2.317-69. Аксонометрические оси изображаются штрихпунктирными линиями. Невидимые контуры деталей в аксонометрии не изображаются. Обрыв элементов конструкции в аксонометрии изображается линиями обрыва по нормальному сечению.

Вычерчивание раскосов в аксонометрии производится по координатам (x, y, z) обушка и пера уголка вдоль основных осей. Сварные швы в аксонометрии изображают «прозрачными» при помощи двух тонких сплошных линий, которые ограничивают дуги окружности, проведенные от руки.

Оформление чертежа. Геометрическая схема строительной конструкции, главный и дополнительные виды, разрезы и сечение, размещаются в левой части формата А3(297х420). Аксонометрическая проекция узла размещается в верхней правой части формата. Под аксонометрией размещается таблица Перечень использованных материалов». Под таблицей следует дать текст «Примечания».

После проверки чертежа преподавателем чертеж обвести.

Задание на работу выдается на 11-й неделе, проверка работы 11-12 неделя, зачет работы 12-13 неделя. «

Железобетонные конструкции

Содержание задания. Целью работы является ознакомление с особенностями выполнения и чтения чертежей строительных железобетонных конструкций. Задание выполняется на формате А3(297х420). Работа выполняют по индивидуальному заданию: схему армирования ЖБ изделия; рабочий чер-теж арматуры; сечения, указанные на задании; заполнить «Ведомость дета-лей на один элемент; аксонометрическую проекцию ЖБ изделия.

Порядок выполнения. Вначале следует изучить тему «Выполнение чертежей железобетонных конструкций» - общие сведения о железобетонных конструкциях (монолитные, сборные, арматура), арматурные изделия, состав рабочих чертежей и масштабы изображений, схемы расположения сборных конструкций, сборочные чертежи и схемы армирования элементов конструкций, чертежи арматурных каркасов, закладных и соединительных деталей. 1:10; 1:20; 1:50

Указания к выполнению задания. Прочитать чертеж-задание – определить форму поперечного сечения элемента конструкций, количества, сечения, длины арматурных стержней, класса арматурной стали, а

Рис.99 также расположения каждого стержня и закладной детали в элементе конструкции.

Задание на работу выдается на 10-й неделе, проверка задания проводится на 10 неделе, зачет работы – на 11 неделе.

Архитектурно-строительные чертежи

Содержание задания. Целью задания является ознакомление с особенностями инженерно-строительного черчения, получение некоторых сведений об основных группах отдельных частей зданий, привитие навыков в вычерчивании и оформлении общих чертежей зданий.

Содержание задания. Работа выполняется на формате А1(594х841). В соответствии с вариантом задания требуется:

1. Начертить план первого этажа в указанном масштабе;

2. Начертить поперечный разрез здания по указанному в плане месту.

3. Построить фасад. На фасаде построить собственные и падающие тени.

Порядок выполнения. Подробно изучить тему «Общие архитектурно-строительные чертежи» - классификация зданий, назначение конструкций, основные конструктивные схемы. Изучить сведения об основных строительных материалах. Конструктивные элементы здания - фундаменты, стены, колонны, перекрытия, крыши, оконные и дверные блоки и пр. Виды строительных чертежей

Нанесение размеров. Общие положения о нанесении размеров на чертежах даны в ГОСТ 2.307-68 и ГОСТ 21.105-79* (СПДС). На строительных чертежах размеры проставляют в миллиметрах, кроме высотных отметок, которые проставляют в метрах..

Условные графические обозначения. На строительных чертежах применяют условные графические обозначения материалов ГОСТ 2.306-68*, элементов зданий и конструкций ГОСТ 21.107-78, элементов санитарно- технических устройств ГОСТ 2.786-70.

Указания к выполнению чертежей. Над планом, разрезом, фасадом и перспективой следует выполнять соответствующие надписи (ГОСТ 21.105-79). В названиях планов зданий указывают номер этажа, например, «План 1 этажа». В названиях разрезов указывают обозначение соответствующей секущей плоскости, например, «Разрез 2-2». В названиях фасадов зданий указывают крайние координационные оси, между которыми расположен фасад, например, «Фасад 1-12». Названия изображений располагают над изображением и не подчеркивают.

Планы этажей зданий. Выполнение чертежа здания начинают с выполнения чертежа плана. При выполнении плана этажа здания (сооружения) положение мнимой горизонтальной плоскости разреза принимают, как правило, на уровне 1/3 высоты изображаемого этажа или на расстоянии 1м над изображаемым уровнем (плоскостью, проходящей выше уровня подоконников).

План здания выявляет форму и расположение отдельных помещений, оконных и дверных проемов, стен, колонн, лестниц и т.д.

Согласно ГОСТ 21.105-79, на планах этажей наносят и указывают:

- координационные оси здания (сооружения), расстояния между ними и крайними осями, оси деформационных швов; - отметки участков, расположенных на разных уровнях; - направление и величину уклонов полов; - толщину стен и перегородок и их привязок; - все, независимо от размеров, проемы, отверстия, ниши и гнезда в стенах и перегородках, с необходимыми размерами и привязками; - площади помещений, (площади помещений приводят в правом нижнем углу плана помещения и подчеркивают сплошной тонкой линией (размер проставляется в квадратных метрах с точностью до сотых долей); - встроенные помещения и другие участки здания, на которые выполняют отдельные чертежи, на планах выполняют схематично тонкой штриховой линией в виде перекрещенного контура, с показом опорных конструкций; - элементы санитарно-технических устройств в общестроительных чертежах, согласно ЕСКД, изображаются в учебных целях.

Последовательность вычерчивания плана:

– построить координационные оси здания; – вычертить контуры наружных и внутренних капитальных стен и колонн; - вычертить перегородки, выполненить разбивку оконных и дверных проемов.

На плане показываются также условные обозначения лестниц (ГОСТ 21.107-78*), санитарно-технического оборудования и направление открывания дверей; - на выполненный чертеж плана нанести размеры в мм.

На планах наносят также горизонтальные следы секущих плоскостей, по которым затем строятся разрезы.

Фасады зданий.

Фасады дают представление о внешнем виде проектируемого сооружения и его архитектурной композиции. При оформлении чертежей фасадов руководствуются требованиями ГОСТ 21.501-80*. приведен

На фасадах наносят и указывают: координационные оси здания, высотные отметки.

Разрезы зданий.

Для выявления внутреннего вида помещений и конструктивного решения здания делают разрезы.

Разрезы бывают архитектурные и конструктивные.

При выполнении разреза здания положение мнимой вертикальной плоскости разреза принимают, как правило, с таким расчетом, чтобы в изображение попали проемы окон, наружных ворот и дверей. Секущую плоскость не проводят по колоннам, вдоль прогонов и балок перекрытий, по стропилам.

На разрезах наносят и указывают: координационные оси здания высотные отметки линейные размеры и привязку (по высоте) элементов здания, толщину стен и их привязку к координационным осям.

Рис.100

Порядок построения чертежа разреза:

1 - провести горизонтальную прямую, которую принимают за уровень пола первого этажа (т.е. 0.000);

2 - провести горизонтальную линию, определяющую планировочную поверхность земли;

3 - отложить расстояния между соответствующими координационными осями и провести вертикальные линии(оси стен);

4 - тонкими линиями провести толщину стен и перегородок, попавших в разрез;

5 - провести контуры перекрытий;

6 - изобразить другие элементы здания (крышу, перегородки и т.п.), наметить контуры проемов;

7 - построить разрез по лестничной клетке.

8 - обвести контуры разреза линиями соответствующей толщины, нанести необходимые размеры, отметки, марки осей и т.п., сделать необходимые надписи.

Перспектива здания с тенями.

Наиболее наглядным способом изображения проектируемых зданий, является перспектива.

Картинная плоскость при построении перспективы проводится через правый крайний угол здания под углом 35 градусов к главному фасаду. Точка зрения выбирается на расстоянии в 1,5 – 2 раза больше, чем расстояние между крайними продольными координационными осями фасада.

Высота горизонта задается относительно поверхности уровня земли в зависимости от варианта.

Перспективу здания рекомендуется выполнить «методом архитекторов». При построении теней в перспективе следует иметь ввиду, что главный фасад здания должен быть освещен. Тени отмывают акварельной краской.

Оформление чертежа.. План здания вычерчивается в первую очередь, в левой нижней части листа. При расчете места для плана особое внимание уделить на распределение изображения плана и простановке размеров – нужно оставить значительное место для проведения нескольких размерных цепочек и простановке одиночных размеров. Затем в правом верхнем углу листа вычерчивается разрез здания. На разрезе также достаточно много размеров – линейных и высотных отметок. Они тоже занимают много места. По построенным плану и разрезу здания строится фасад, используя линии проекционной связи для построения оконных и дверных проемов. В последнюю очередь строится перспектива здания с тенями. При построении перспективы рекомендуется затянуть уже имеющиеся на листе изображения калькой или пленкой.

После проверки листа в тонких линиях преподавателем следует обвести изображения, соблюдая толщину линий. Размерные числа выполнить шрифтом 3,5. Надписи, относящиеся к обозначению видов и разрезов выполнить шрифтом 10 или 7.

6.5.1. Содержание курсовой работы специальности ГСХ

6.5.1.1.Задание на курсовую работу «Границы земляных работ»

Начертить топографический план участка местности. Затем нанести на него план земляного сооружения. На плане сооружения требуется решить следующие задачи:

1. Построить линии пересечения откосов выемок и насыпей земляного сооружения между собой.

2. Построить линии пересечения откосов выемок и насыпей земляного сооружения с топографической поверхностью.

При оформлении задания необходимо учесть следующие требования:

1. Эпюр выполняется формате А3.

2. Горизонтали топографической поверхности до границы откосов проводят сплошными тонкими линиями, а в границах земляных работ между откосами − штриховыми линиями. Толщина линий 0,1-0,2 мм.

3. Контур земляного сооружения и линии пересечения откосов с топографической поверхностью вычерчивают линией толщиной 0,5-0,6 мм.

4. Берг-штрихи на откосах выемок и насыпей проводят перпендикулярно горизонталям, чередующимися между собой короткими (толщиной 0,3-0,4 мм) и длиными (толщиной 0,1-0,2 мм) штрихами с интервалом 1,5-2,5 мм.

5. Линии построения (в том числе горизонтали откосов) должны иметь толщину 0,1-0,2 мм.

6. Все надписи на чертеже выполняются чертежным шрифтом по ГОСТ 2.304 − 81.

7. Плоскость, заданная масштабом уклонов, проводится двумя параллельными линиями. Сплошной тонкой линией (толщиной 0,3-0,4 мм) и сплошной основной линией (толщиной 0,3-0,4 мм).Варианты индивидуальных заданий для курсовой работы выдаются преподавателем.

Рис.101

6.5.1.2. Состав курсовой работы

1. Чертеж определения границ земляных работ (формат А3).

2.Пояснительная записка (5-6 листов формата А4).

6.5.1.3. График выполнения и критерии оценки работы

Курсовая работа выдается на 14 неделе семестра.

14 неделя – получение задания, знакомство с материалом, выполнение работы в тонких линиях.

15 неделя – первая проверка у преподавателя, исправление ошибок, вторая проверка у преподавателя

16 неделя - колерная отмывка (тушью или акварельными красками коричневых тонов, выемка - темнее, насыпь – светлее), обводка, защита.

Оценивается работа по пятибалльной шкале.

5 – правильно выполненная, красиво оформленная работа, владение теоретическим материалом, что подтверждается при защите.

4 – хорошее владение материалом при правильно выполненной, но плохо оформленной работе.

3 – слабое знание материала, некачественная работа, нежелание или невозможность хорошо подготовиться и пересдать.

Двойка не предусматривается.

6.5.1.4.Методические рекомендации по выполнению курсовой работы

следует смотреть в теме практических занятий «Числовые отметки».

6.5.1.3. График выполнения и критерии оценки работы

Курсовая работа выдается на 14 неделе семестра.

14 неделя – получение задания, знакомство с материалом, выполнение работы в тонких линиях.

15 неделя – первая проверка у преподавателя, исправление ошибок, вторая проверка у преподавателя

16 неделя - колерная отмывка (тушью или акварельными красками коричневых тонов, выемка - темнее, насыпь – светлее), обводка, защита.

Оценивается работа по пятибалльной шкале.

5 – правильно выполненная, красиво оформленная работа, владение теоретическим материалом, что подтверждается при защите.

4 – хорошее владение материалом при правильно выполненной, но плохо оформленной работе.

3 – слабое знание материала, некачественная работа, нежелание или невозможность хорошо подготовиться и пересдать.

Двойка не предусматривается.



6.5.1.4. Методические рекомендации по выполнению курсовой работы

Теоретические основы проекций с числовыми отметками.

Теорию построения проекций с числовыми отметками следует смотреть в разделе лекций и практических занятий.

6.5.2.Содержание курсовой работы «Построение перспективы

автомобильной дороги»

Цель работы.«Перспектива автомобильной дороги» - закрепить и расширить знания студентов о перспективных изображениях геометрических объектов, имеющих большую протяженность, малую высоту.

Исходные данные:

а) план участка оси автомобильной дороги в масштабе 1:2000;

б) типовой поперечник в масштабе 1:100 и поперечники в точках на оси

дороги.

6.5.2.1.Задание на курсовую работу.

Вычертить план трассы в более крупном масштабе для определения координат точек трассы (1:1000).

1. Вычертить упрощенный продольный профиль дороги.

2. Вычертить задания поперечных профилей.

3. Составить таблицу перспективных координат оси трассы и элементов земляного полотна.

4. Вычертить перспективное изображение дороги в масштабе 1:25 – 1:50 и графически оформить его.



6.5.2.2.Состав проекта.

1.Бланк задания.

2.План оси дороги М1:1000.

3.Продольный профиль местности и дороги М1:1000 и 1:100.

4.Поперечники в точках на оси дороги. М1:200.

5.Таблица расчета перспективных величин.

6.Перспекива дороги М 1:25 или 1:50.

6.5.2.3.График выполнения и критерии оценки работы.

График выполнения

-выдача задания на курсовую работу - план оси дороги, продольный профиль местности и дороги; - 11 неделя;

-поперечники в точках на оси дороги – 12 неделя;

-таблица перспективных величин – 13 неделя;

-построение перспективы 14 неделя;

-оформление чертежей – 15 неделя;

-защита курсовой работы – 16 неделя.

Критерии оценки

1. Работа должна выполняться ритмично в соответствии с графиком учебного плана.

2. Графическая часть работы должна быть оформлена в соответствии с

требованиями ГОСТ.

3. Расчеты перспективных размеров поперечников автомобильной дороги должны быть произведены по формулам и записаны в таблицу.

4.Работа должна быть сброшюрована и представлена преподавателю на оценку.

5.При защите курсовой работы студент должен продемонстрировать умение в построении перспективных изображений, расчете перспективных размеров элементов дороги и оформлении перспективы автомобильной дороги. Также учитывается качество оформления курсовой работы.

6.5.2.Содержание курсовой работы специальности АД

«Перспектива автомобильной дороги»

6.5.2.1 Задание на курсовую работу

Исходные данные: а) план участка оси автомобильной дороги в масштабе 1:2000; б) типовой поперечник в масштабе 1:100 и поперечники в точках на оси дороги. По исходным данным построить перспективу участка автомобильной дороги.

6.5.2.2.Состав курсовой работы

1. План участка автомобильной дороги в М 1:1000 (формат А3).

2. Продольный профиль местности и оси дороги в М 1:1000 и 1:100 (формат А3).

3. Поперечники в м1:200 (формат А3).

4. Таблица перспективных размеров (формат Ф4).

5. Перспектива автомобильной дороги (формат А2 или А1).

6. Пояснительная записка (5-6 листов формата А4).

6.5.2.3.График выполнения и критерии оценки работы

Задание на курсовую работу выдается на 12 неделе семестра.

12 неделя – получение задания, знакомство с материалом, выполнение в тонких линиях плана оси дороги и продольного профиля местности и дороги.

13 неделя – проверка у преподавателя, построение в тонких линиях типовых поперечников.

14 неделя – проверка у преподавателя, расчет перспективных размеров.

15 неделя – проверка у преподавателя, построение перспективы автомобильной дороги.

16 неделя – колерная отмывка (тушью или акварельными красками), обводка.

17 неделя- защита курсовой работы.

Оценивается работа по пятибалльной шкале.

5 – правильно выполненная, красиво оформленная работа, владение теоретическим материалом, что подтверждается при защите.

4 – хорошее владение материалом при правильно выполненной, но плохо оформленной работе.

3 – слабое знание материала, некачественная работа, нежелание или невозможность хорошо подготовиться и пересдать.

Двойка не предусматривается

6.5.2.4.Методические рекомендации по выполнению курсовой работы

Автомобильные дороги как инженерные сооружения, предназначенные служить долгие годы, должны обеспечивать высокие скорости движения и экономичность автомобильных перевозок при минимальной стоимости строительства. Наиболее распространенный способ оценки оптической ясности и плавности дорог – построение ее перспективной проекции.

Перспективной проекцией предмета называется его изображение на плоскости, полученное методом центрального проецирования.

Аппарат центрального проецирования показан на рис.102: s – центр проецирования; П*- плоскость проекций; ABC – оригинал;SA, SB, SC – проецирующие лучи; A*B*C* - центральная проекция АВС на плоскость П*.

Цель и содержание работы

Рис.102Цель работы. «Перспектива автомобильной дороги» - закрепить и расширить знания студентов о перспективных изображениях геометрических объектов, имеющих большую протяженность, малую высоту.

Элементы дорожного полотна. С точки зрения геометрии автомобильная дорога представляет собой совокупность сложных поверхностей и кривых линий, ограничивающих эти поверхности. Для изображения в перспективе выделяют характерные очерковые линии: ось дороги, кромки проезжей части, бровки земляного полотна, бровки выемок и насыпей,

линии дна кювета (рис.103).

Рис.103

Построение линейной перспективы методом координат

Линейная перспектива – перспектива, построенная на вертикальной плоскости. Перспектива выполняется по ортогональным проекциям. Аппарат проецирования в линейной перспективе представлен на рис.104 и состоит из следующих элементов: Т – предметная плоскость; К – плоскость картины (К Т); Н – плоскость горизонта, проходящая через точку зрения (Н Т); W – главная вертикальная плоскость (W К); S – точка зрения (глаза шофера); s – основание точки зрения, проекция точки S на плоскость Т; Р – главный луч (Р К); Рр=Ss – высота точки зрения; t1 – t2 – линия основания картины;h1–h2 – линия горизонта.

Рассмотрим построение перспективы точки А, находящейся в пространстве, на картинную плоскость методом координат. С точкой зрения S совместим точку О – начало прямоугольной системы координат OXYZ. Спроецируем эту систему координат на картинную плоскость O*X*Y*Z* -система координат в перспективе. Построим перспективу точки А на плоскость К – точку А*, проведя через точку А и точку S луч зрения. Перспективные координаты точки А* - X*, Z* (координата Y- отсутствует, так как , точка А* принадлежит картинной плоскости , являющейся перспективной координатной плоскостью). Расстояние от точки S до картинной плоскости – главное расстояние – f. Рассматриваем подобные треугольники SAyAw и SPA*w получим: Paw*/Ay Aw = SP/Say, или z*/z = f/y. Отcюда:

z*=z(f/y) (1)

Так же определяется значение Х, которое выражается зависимостью:

x*=x(f/y) (2)

Пример.

Построить перспективу точки А (х=200, у=500, z=150).

Расстояние точки зрения от картинной плоскости f=100

x*=x(f/y); x*=200(100/500)=40; z*=z(f/y); z*=150(100/500)=30

Построение перспективы точки А* по значениям x* и z* показано на рис.146.



Рис.104 Рис.105

Порядок построения перспективы участка

автомобильной дороги

Исходные данные: план участка оси автомобильной дороги в масштабе 1:1000, типовой поперечник в масштабе 1:100 и поперечники в точках на оси дороги.

1.Строятся продольные профили дороги и местности по числовым отметкам точек на оси дороги и отметкам горизонталей местности.

Продольным профилем дороги называется вертикальный разрез ее по осевой линии. Продольные профили вычерчивают по горизонтальному и вертикальному направлениям в разных масштабах. В этом примере горизонтальный масштаб -1:1000 , вертикальный – 1:100. В результате профиль не будет подобен натуре, но рельеф местности на нем будет выражен резче.

Построение продольного профиля начинают с вычерчивания сетки, состоящей из трех граф (см.рис.106). Длина горизонтальных линий сетки зависит от длины участка дороги. Сначала заполняют графу 3, вынося на горизонтальную линию сетки расстояние между точками на оси дороги в масштабе 1:1000. В графу 1 записывают высотные отметки точек на осипрофиля. Верхнюю горизонтальную линию графы 1 сетки принимают за условный горизонт (в этом примере – 1м), от кото

Рис.106 рого отмеряют на вертикальных линиях величины отметок точек на оси дороги и величины отметок горизонталей местности. Например, чтобы получить точку Е на профиле, от верхней горизонтальной линии сетки вертикально вверх отмеряют 5см. Построив таким образом все точки оси дороги и, соединив их прямыми линиями, получают продольный профиль оси дороги. Аналогично строится продольный профиль местности.2.Определяется положение точки зрения (глаз шофера) над поверхностью дороги. Высоту точки зрения над поверхностью дороги принимают 1,5м и располагают справа от оси дороги на расстоянии 2м (допускается 1-2м в зависимости от категории дорог) рис.107.

3. Главный луч зрения на плане проводится

Рис.107 параллельно ближайшему к зрителю

участку дороги (рис.106). На чертеже продольного профиля главный луч проводится горизонтально (рис.106), при наличии затяжных спусков и подъемов – параллельно их среднему уклону.

4. Картинная плоскость располагается вертикально на расстоянии 68м от точки зрения (50 – 100м) перпендикулярно главному лучу. На рис.106 картина К показана сплошной толстой линией.

5. На плане оси дороги проводятся оси координат, обозначается начало координат – точка 0, которая совпадает с точкой зрения. Положение оси Х

параллельно картине. Правое направление оси Х, если смотреть вдоль главного луча, положительно. Ось У совпадает с направлением главного луча. Ось Z проецируется на план в виде точки, совпадающей с началом координат. Координаты Х и У на оси дороги определяются непосредственно по плану. Рассмотрим это на примере точки Е: точка смещена относительно главного луча вправо на 3 мм, значит ХЕ = 3м, координата У точки измерена параллельно оси У и равна 203 м. Аппликаты рассчитываются аналитически как разность между отметкой точки на оси дороги и отметкой точки зрения, для точки Е ZЕ = 4,0 – 3,5 = 0,5 м. Все данные и результаты расчетов записываются в таблицу.

6. Рассчитываются величины перспективных координат точек на оси дороги по формулам ( 1 ) и ( 2 ). Размерность величин Х и У принимается в миллиметрах. Перспектива выполняется в боле крупном масштабе, чем план участка дороги; в формулы ( 1 ) и ( 2 ) вводится переводной коэффициент масштаба плана и масштаб перспективы:

k= (Масштаб плана оси дороги) / (Масштаб перспективы)

Масштаб перспективы 1 : 25, тогда k = 1000 / 25 = 40.

С введением коэффициента формулы (1) и (2) принимают вид х* =kx(f/y); z* = kz(f/y). Подставляя в формулы значения пространственных координат, будем иметь для точки

Е х* = 40 3(68/203) z = 40 0,5(68/203).

Величины перспективных координат других точек рассчитаны и записаны в таблицу «Перспективные координаты точек дороги»

F = 68м, Мперсп. 1:25, Мпоперечн. 1:200

7. На основе типового поперечника (см. рис.111) вычерчиваются поперечники, заданные в точках на оси дороги (см.рис.111). Масштаб поперечника зависит от масштаба перспективы – 1:50 - масштаб поперечника 1:100; масштаб перспективы 1:25 - масштаб поперечника 1:200. На типовом поперечнике: 2% - поперечный уклон полотна дороги (при расчете поперечников и вычерчивании их в перспективе им пренебрегают); 1:1,5 – уклон откосов выемки, насыпи, кювета; Н –высота откоса насыпи; В – высота откоса выемки; К – глубина кювета.

Таблица 1

№ п. п. Точ- ки на оси дор. Отмет-ки на оси дор., м   Рассто яние от т.S, м у   Координаты точек Перспект. величины ширины Примечание
простр. перспект.
  х   z   x*   z*   З*     П*
А 2,0 -2 -1.5 -80 -60 f*=kx(f/y)
C 2,5 -2 -1,0 -57 -28 z*=kz(f/y)
D 3,5 -2 -3,0 З*=kЗ(f/y)
E 4,0 0,5 П*=kП(f/y)
F 4,5 1,0



Последовательность вычерчивания поперечника следующая

а) строятся графики уклонов 2% (рис.10) i = h / L; i = 2 / 100

б) строятся графики уклонов 1:1,5 (рис.11) i = 1/1.5 = 10/15 М 1:200 (1см -2м

Рис.108 Рис.109 Рис.110

в) проводятся горизонтальная и вертикальная линии, пересекающиеся в точке 0. От точки0 вправо и влево на горизонтальной линии отмеряется половина ширины земляного полотна (в масштабе 1:100 – 60мм, в масштабе 1:200 30мм ), обозначаются точки З. Через точки З с уклоном 2% проводятся линии земляного полотна, которые, пересекаясь на вертикальной линии, дают точку Д, принадлежащую оси дороги (построения выполнены на рис.152);

г) от точки 0 влево и в право на горизонтальной линии отмеряется половина ширины проезжей части (в масштабе 1:100 – 35мм, в масштабе 1:200 – 17,5мм), через полученные точки проводятся вертикальные линии, дающие точки П. От точки 0 вниз на вертикальной линии отмеряют глубину покрытия проезжей части (1:100 – 5мм, 1:200 – 2,5мм); через полученную точку проводится горизонтальная линия, покрытие дороги штрихуется (рис.111);

д) от точки 0 вниз на вертикальной линии отмеряется глубина кювета (1:100 – 5мм, 1:200 – 2,5мм); через полученную точку проводится горизонтальная линия. Через точку З проводятся линии, которые, пересекаясь с проведенной ранее горизонтальной линией, дают точки К, принадлежащие дну кювета (рис.112);

Рис.111 Рис. 112

е) через точки К с уклоном 1:1,5 проводятся линии до пересечения с горизонтальной линией, проходящей через точку 0; обозначаются точки В, при-

Рис.113 Рис.114

Рис.115 Рис.116

надлежащие бровке выемки, выполняется штриховка грунта (рис.113); попе-

речники в точках на оси дороги вычерчены в масштабе 1:200 на рисунках 114,115,116.

7.Рассчитывают перспективные величины всех элементов поперечников, при этом считается, что плоскости поперечников располагаются параллельно плоскости картины. Расчет перспективных величин поперечников в точке А на оси дороги следующий:

ширина проезжей части П = 3,5 м

перспективная величина ширины проезжей части

П*= КП(f/y);

П*= 40 3,5(68/68)=140

ширина земляного полотна З=6м,

перспективная величина ширины земляного полотна

З*=КЗ(f/y)

З*= 40 6(68/68) = 240мм

ширина подошвы насыпи Н = 7,5м

перспективная величина подошвы насыпи

Н*= КН(f/y)

Н*= 40 7.5(68/68) = 300мм

высота насыпи ВН = 0,5 м

перспективная величина высоты насыпи

ВН*= К ВН(f/y) ВН*= 40 0,5(68/68) = 20мм

Расчет перспективных величин поперечников в точке Д на оси дороги:

П*= 40 3,5(68/179) = 53мм

З*= 40 6(68/179) = 91мм

ширина по дну кювета ШК = 6,75м

перспективная величина ширины по дну кювета




<== предыдущая | следующая ==>
Конфигурация напайки игл | Цели информатизации отрасли





Date: 2015-07-27; view: 857; Нарушение авторских прав

mydocx.ru - 2015-2017 year. (0.245 sec.) - Пожаловаться на публикацию
