Задание №1. Подготовительные работы к составлению курсового проекта 3 page

2. По второй группе:

1) Средняя школа обычно располагается на обособленном экологически благоприятном участке с учётом удобства обслуживания населения. Радиус обслуживания 500 метров (установлен СНиП 2.07.01-89^* (2011г.). При выборе места для школы необходимо учитывать необходимость выделения пришкольного участка, площадью до 2,5 гектара. Движение к школе основной массы учащихся не должно пересекать улицы с оживлённым транспортным движением. Здание школы размещается не ближе 25 м от красной линии квартала и границ соседних участков, а также с соблюдением ориентации классных комнат на юг и юго-восток.

2) Детский сад желательно размещать вблизи естественных зелёных массивов или парка, на участках, удалённых от дорог, экологически благоприятном, с учётом радиуса обслуживания (300 м, но не более 500 м), а также путей движения основной массы населения на работу. Здание детского сада проектируют в глубине участка (площадью 1,5 га) не ближе 25 м от красной линии квартала и с ориентацией детских комнат на юг и юго-восток. Наилучшим считается проектное решение по размещению детского сада, когда он находится вблизи участка школы (напротив, без пересечения улиц с оживлённым транспортным движением).

3) Лечебно-профилактические учреждения (больница, амбулатория, фельдшерско-акушерский пункт) располагаются в стороне от общественного центра и транспортного движения. В благоприятном относительно санитарно-гигиенических требований массиве, вблизи с водным источником и лесными массивами.

4) Коммунальные предприятия (баня, прачечная, котельная, хлебопекарня, пожарное депо) группируются на одном участке, вспомогательные устройства и сооружения кооперируются. Участки для коммунальных предприятий целесообразно размещать между жилой и производственной зонами с учётом транспортной связи между ними.

При разработке данного задания студенту необходимо нанести основные элементы общественного центра (здания - согласно принятым типовым проектам) на чертёж с ранее запроектированной им системой улиц в масштабе 1: 2000 и сдать на проверку ведущему преподавателю.

4.4 Строительное зонирование и проектирование жилых кварталов

Строительное зонирование – деление территории населенного пункта на зоны с определенным типом жилой застройки.

На территории жилых кварталов могут быть выделены четыре строительные зоны:

1. Зона секционной без усадебной застройки с повышенным уровнем благоустройства.

2. Зона блокированной застройки с приквартальными участками.

3. Зона одноэтажной усадебной застройки.

4. Зона коттеджной застройки.

Прежде чем приступить к проектированию кварталов, студент должен разместить здания различного типа, то есть выделить территории, предназначенные под застройку домами преимущественно одинаковых типов и этажности, с одинаковым уровнем благоустройства.

Вблизи общественного центра, вдоль главной улицы размещается зона секционной застройки. Зона должна быть компактной, учитывать повышенные затраты на инженерное оборудование. Если число секционных зданий невелико, их нужно группировать в общественном центре населённого пункта с выходом на площадь, главную улицу, учитывая элементы ландшафта.

Вторая строительная зона - зона блокированной застройки с придомовыми участками, является непосредственным продолжением зоны секционной застройки. Блокированные здания, как правило, размещаются вдоль главной улицы или улиц, примыкающих к общественному центру.

В третьей и четвёртой зонах одноэтажные одно- и двухквартирные здания с усадебной и коттеджной застройкой размещаются на периферии населённого пункта.

При составлении проекта реконструкции жилые дома в I и II зоне рекомендуется возводить на свободных участках, компактно, без сноса существующих зданий (если степень их физического износа не превышает 60%), отдавая предпочтение участкам, имеющим хорошую связь с производственными комплексами. После размещения строительных зон студенты приступают к проектированию кварталов.

Квартал – часть территории населенного пункта, ограниченная жилыми улицами (рисунок 2.11). Квартал может быть застроен жилыми, общественно – деловыми, промышленными зданиями и объектами; занят парками, скверами, садами, резервными участками; может носить смешанный характер по своему использованию (таблицы 2.3-2.4).

Размеры и форма кварталов зависят от размера и конфигурации населенного пункта, принятой системы улиц, состава и размеров планировочных элементов, из которых слагаются кварталы и других условий.

Кварталы с усадебной застройкой включают: жилые дома и придомовые участки, на которых, кроме жилого дома, размещаются полисадники, хозяйственный двор, хозяйственные и животноводческие постройки, сад, огород и др.

Размеры кварталов определяются с учётом общей композиционной структуры населённого пункта, затрат на благоустройство населённого пункта, создания условий для связи между отдельными частями селитебной территории и противопожарных требований. Для кварталов с усадебной застройкой оптимальной их длиной считается (при зданиях III,IY,Y категорий огнестойкости) 400-600м. Под длиной квартала следует понимать ту его часть, на которую выходит большее число зданий.

В целях увеличения размеров кварталов и приквартальных участков до 6-9 га, при небольшой площади придомовых и приквартальных участков, рекомендуется проектировать кварталы с внутренними проездами тупиковой и петельной формы. Наиболее крупные кварталы способствуют сокращению протяжённости и площади уличной сети, а следовательно – снижению затрат на её строительство и благоустройство. Однако при установлении параметров кварталов необходимо учитывать условия внутреннего их устройства.

Таблица 2.3 - Проект планировки территории села (производственный материал)

Проект планировки территории в с. Червишево	Элементы зарамочного оформления проекта планировки

Форма кварталов зависит, в основном, от принятой системы уличной сети, существующей застройки и рельефа местности. Наиболее приемлемой и распространённой формой квартала является прямоугольная, с соотношением сторон 1:3, 1:5. При радиально - кольцевой структуре планировочной системы улиц кварталы могут быть в виде трапеции и треугольников. Неправильная конфигурация кварталов ведет к затруднениям внутренней организации придомовых участков. Свободная система планировки создает кварталы неправильной формы.

Ширина кварталов зависит от приемов и типов их застройки, ландшафтных особенностей, принятой архитектурно – планировочной композиции жилой застройки. По типу зданий кварталы классифицируются на кварталы с усадебной, многоэтажной, секционной и кварталы с блокированной застройкой. По характеру размещения зданий кварталы дифференцируются на кварталы с односторонней, двухсторонней, трехсторонней, четырехсторонней, внутриквартальной и разного типа групповой застройкой.

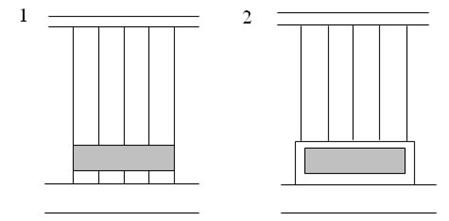

Рисунок 2.11 – Типы кварталов по характеру размещения зданий:

1 – односторонняя застройка; 2 – двухсторонняя; 3 – трехсторонняя; 4 – четырехсторонняя

Наряду с простыми кварталами с усадебной застройкой широко распространены сложные кварталы. Применяют их главным образом при небольших (400... 1500 м²) размерах приусадебных участков, что позволяет снизить плотность уличной сети, а следовательно, более эффективно использовать территорию сельского населенного пункта (рисунок 2.12).

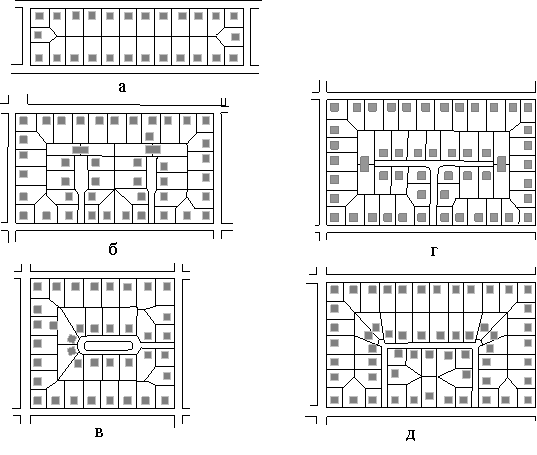

Рисунок 12 – Схемы планировки сложных кварталов:

а – кварталы с уплотненной застройкой; б, г – кварталы с тупиковыми проездами; в, д – кварталы с петельными проездами

Тупиковые проезды должны иметь выход на главную улицу населённого пункта. Их целесообразно проектировать протяженностью не более 150 м с разворотной площадкой в конце проезда радиусом не менее 10м (рисунок 2.13).

Рисунок 2.13 – Проектирование тупиковых проездов (по ул. Мира, Степной), разворотных площадок (при тупиках) и внутриквартальных хозяйственных проездов

Границы квартала, отделяющие его территорию от улиц и проездов общего пользования называются красной линией.

4.5 Детальная планировка кварталов

4.5.1 Проектирование жилого строительства на территории населенного пункта следует начинать с детальной планировки кварталов секционной застройки.

Секционные здания в планировочном отношении должны представлять единую композицию со зданиями общественного центра. Так как секционные здания не связаны с приквартальными участками, то их целесообразно компоновать группами. Такой тип застройки позволяет размещать группы из трёх- пяти зданий не только по фронту улиц, но и в глубине жилого квартала и выделять для каждой группы благоустроенный двор. Компоновка зданий в группе должна представлять стройное объёмно-пространственное решение с учётом рельефа местности, инсоляции зданий, санитарных и противопожарных разрывов и других условий (рисунок 2.14).

Рисунок 2.14 – Приемы застройки кварталов с секционными домами:

а – периметральный; б – строчный; в – групповой

Перепады высот рельефа у противоположных торцов зданий не должны превышать 0,8 м. Поэтому на уклонах выше 3% здания своей длинной стороной должны размещаться вдоль горизонталей или под некоторым углом к ним, чтобы уклон вдоль оси зданий был не менее 0,005 и обеспечивал сток поверхностных вод.

При размещении секционных зданий требуется не допускать ориентации окон жилых комнат в I и II климатических районах на север в пределах азимута 315º-30º, а в III и IV климатических районах во избежание перегрева – на запад в пределах 200º-290º.

При компоновке зданий необходимо учитывать назначение улиц, примыкающих к кварталам секционной застройки. В зависимости от этого размещение зданий может быть фронтальным по типу строчной застройки (торцами или под углом к улице) или по типу курдонеров. На улицах, рассчитанных на относительно интенсивное движение транспорта, целесообразно размещать дома торцами к улице или под углом, а также по типу курдонеров, раскрытых к улице.

При размещении зданий необходимо соблюдать противопожарные и санитарные нормы (таблицы 2.6, 2.7).

Секционные здания располагаются так, чтобы не затенять друг друга. При проектировании зоны секционной застройки необходимо предусмотреть размещение огородных участков, хозяйственных сараев и помещений, предназначенных для личного скота на периферии селитебной территории.

Секционные здания, входящие в планировочную группу, связываются между собой и с прилегающей уличной сетью внутренними проездами, которые должны иметь, как правило, одну полосу твердого покрытия шириной 2,6-3,6 м. При протяжении более 100 м проезды должны иметь разворотные площадки шириной не менее 6 м и длиной 12-18 м.

Внутренние проезды должны отстоять от окон жилых домов не более чем на 6 м. Вход в жилые дома рекомендуется устраивать со стороны двора.

4.5.2 После размещения секционной постройки, решаются вопросы детальной планировки кварталов с блокированной застройкой. При каждом блокированном доме в проекте планировки предусматривается придомовой участок, размер которого определяется принятой в проекте нормой, указанной в архитектурно – планировочном задании. Выход на участок должен быть удобным.

Жилой (4-, 6-, 8-, 12-квартирный) блокированный дом размещают, как правило, фасадом к улице, на расстоянии 6м от красной линии квартала. Эту часть участка отводят под полисадники. Если позволяет размер придомового участка, может быть запроектировано озеленение, площадки для отдыха и игр детей. На расстоянии не менее 12 м от жилого дома размещаются блокированные хозяйственные постройки. Остальная площадь отводится под сад-огород для каждой семьи (рисунок 2.15).

Рисунок 2.15 – Варианты размещения блокированных домов

При небольшом числе блокированных зданий, их удобнее всего разместить фронтально вдоль главной улицы или на улицах, примыкающих к площади общественного центра. При значительном числе блокированных зданий, их можно размещать внутри квартала, создавая внутриквартальные проезды в виде тупиков и петель, учитывая при этом их меридиональную ориентацию и связь с общественным центром.

4.5.3 Размещение жилых зданий в кварталах с усадебной застройкой зависит от характера размещения в квартале придомовых участков и их размеров.

При достаточных размерах придомовых участков кварталы формируются с одно-, двух-, трёх-, и четырёхсторонней застройкой.

Жилые здания в таких кварталах обращены фасадами к улице и могут размещаться по типу рядовой и гнездовой застройки. Ориентация здания должна быть подчинена направлению уличной сети, при этом необходимо учитывать наиболее благоприятную южную, восточную и западную ориентацию фасадов зданий. При небольших размерах приусадебных участков (0,10-0,12 га) рядом с одноэтажными одноквартирными зданиями в целях увеличения кварталов и сокращения уличной сети целесообразно проектировать внутриквартальную застройку. Для создания наиболее благоприятной ориентации зданий внутриквартальные проезды (тупики, петли) необходимо размещать в меридиональном направлении.

Таблица 2.4 - Система жилых кварталов (производственный материал)

Фрагмент чертежа межевания территории населённого пункта (масштаб 1:2000)	Условные обозначения
Чертёж планировки территории населённого пункта (масштаб 1:2000)	Условные обозначения

Ширина приусадебного участка по красной линии застройки зависит от размеров его огнестойкости (таблицы 2.5 - 2.6).

Таблица 2.5 - Ширина приусадебного участка

При размещении зданий в квартале учитываются противопожарные и санитарно-гигиенические нормы.

Таблица 2.6 - Нормы противопожарных разрывов между жилыми домами

Примечание: 1. Разрывы между стенами зданий, не имеющими окон, допускается уменьшить на 20%. 2. Разрывы между одно- и двухквартирными домами усадебной застройки в пределах одной пары не нормируются. Принимается во внимание разрыв между соседними парами домов.

При планировке и застройке жилых кварталов особое значение приобретают санитарные разрывы (таблица 2.7).

Таблица 2.7 - Санитарные разрывы между жилыми домами

4.5.4 Планировка участка школы должна обеспечить возможность чёткого функционального распределения территории на отдельные части (зоны) – учебно-опытную, спортивную, для отдыха и хозяйственную. При этом взаимное размещение зон производится с учётом санитарно-гигиенических, противопожарных и художественно-эстетических требований. Во многом планировка школьного участка определяется технологическими особенностями учебно-воспитательного процесса в школе, а также применением того или иного типового проекта школы. Поэтому рекомендуется перед началом детального проектирования внимательно изучить строительную и технологическую часть проекта школы в части организации пешеходных потоков, выявления ограничений в ориентации здания относительно стран света, рельефа, а также установить входы и выходы инженерных коммуникаций. Затем следует провести зонирование территории с учётом необходимой площади (таблица 2.8).

Состав застройки зон должен соответствовать требованиям учебно-воспитательного процесса.

В учебно-опытной зоне размещаются: здание школы (подзона основных построек), площадка для торжественных линеек, площадка для занятий по безопасности движения, теплицы и парники, сад, ягодник, географическая площадка, опытные участки, живые уголки. Исходя из перечня объектов и площадок, можно утверждать, что данная зона делится на подзоны.

В зоне отдыха проектируются площадки, навесы, беседки для тихого отдыха учеников среднего и старшего возрастов отдельно. В этой же зоне размещаются игровые площадки для младших школьников. Размер площадок составляет 100 кв. м на класс, для тихого отдыха – 25 кв. м на класс.

В составе спортивной зоны школы проектируется: легкоатлетический сектор площадью 5000 кв. м с 60 – метровым отрезком прямой кольцевой беговой дорожки; комплекс площадок для спортивных игр площадью до 2000 кв. м и гимнастическая площадка размером 600 кв. м, павильон, бассейн. Спортивные площадки размещаются на расстоянии не менее 15м от основного (школьного) здания, их не рекомендуется размещать со стороны классных комнат и учебных кабинетов.

В хозяйственной зоне размещаются подсобные помещения: склады, навесы для инвентаря, мастерская, гараж, сооружения для транспорта, площадка для утилизации бытовых отходов. Хозяйственный двор должен иметь отдельный обособленный въезд (таблица 2.8).

Таблица 2.8 - Зонирование и параметры зон школьного участка

Примечание: 1. Защитная лесополоса по периметру участка и зеленые насаждения должны составлять 40-50% площади участка. 2. В случае строительства при школе спального корпуса (интерната) необходимо соответственно увеличить площадь школьного участка на 5%.

4.5.5 Методический подход к планировке участка детского сада такой же, как и при планировке школьного участка.

Здание детского сада проектируется в глубине участка не ближе 25 м от красных линий квартала и с ориентацией детских комнат на юг и юго – восток. В составе участка:

- 16% территории выделяется под строительство основного здания;

- 3% - под хозяйственный двор;

- 16-18% - под зону групповых и общих физкультурных площадок;

- 50-60% - под зеленые насаждения (включая зеленую зону по периметру участка шириной до 5 м и зеленые изгороди между площадками);

- 10-13% - под пешеходные дорожки и проезды.

Особыми условиями при планировке участка является изоляция путей передвижения и площадок для детей разных возрастов. Для каждой детской группы определяются групповые площадки по 130 кв. м. Они изолируются друг от друга живой изгородью. Каждая площадка обустраивается теневым навесом. Количество площадок и навесов определяется из расчета 20 детей в одной группе. На территории участка проектируется общая физкультурная площадка из расчета 3 кв. м на одного ребенка, плескательный бассейн площадью 20 кв. м, кольцевая дорожка шириной 1-1,5м для езды на самокатах и велосипедах.

С проектами детальной планировки участков школы и детского сада студенты знакомятся, используя учебную литературу и образцы (проектные разработки, представленные в альбомах кафедры по данной дисциплине).

4.6 Планировка парка, скверов и спортивного комплекса

Необходимыми элементами проекта планировки жилой зоны являются: парк, скверы, бульвары и спортивные сооружения. В средних и больших сельских населённых пунктах парк целесообразно проектировать в центре населённого пункта в ансамбле с клубом. В небольших населённых пунктах – на окраине, чтобы не разобщать и без того небольшую территорию жилой зоны. Размер парка устанавливается в зависимости от конкретных условий, но желательно не менее 2,0 га. При размещении парка необходимо учитывать создание закрытых перспектив на парк или несколько улиц. Если парк проектируется отдельно (приурочен к естественному массиву, водоёму и т.д.), то возле клуба, находящегося в составе общественного центра, необходимо создать сквер площадью не менее 0,5 га.

Бульвары, скверы могут устраиваться на главной улице, если она достаточно широка, на площади или в других местах населённого пункта в увязке с общей его планировочной структурой. Скверы не должны затруднять движение. Минимальная площадь сквера не менее 0,2 га. Планировка парка и скверов может быть регулярной или свободной. Ширина аллей может быть 3-5 м. В парке размещают: площадки для танцев, активных игр; тихие детские уголки; летнюю эстраду; малые архитектурные формы, визуальные коммуникации (рисунок 2.16).

Комплексная спортивная площадка включает следующие основные здания и сооружения (таблицы 2.9 - 2.10).

Таблица 2.9 - Состав спортивного комплекса сельского населенного пункта

Спортивно-оздоровительные комплексы приурачивают к природным элементам ландшафта: лесным массивам, водным объектам и др. (таблица 2.10, рисунок 2.13).

Футбольное поле и спортивные площадки следует размещать длинной осью по меридиану или с отклонениями до 30º в ту или другую сторону и вдоль горизонталей.

По границам комплексной спортивной площадки и отдельных её секторов проектируются полосы зелёных насаждений с расположением высокорастущих деревьев не ближе 8-10 м.

На основном спортивном ядре - предусматривается строительство трибун, а на территории спорткомплекса – строительство подсобных помещений.

Проектные элементы парков, скверов, спортивно-оздоровительного комплекса наносятся на чертёж в масштабе 1: 2000 и проектный вариант сдаётся на проверку ведущему преподавателю.

Таблица 2.10 - Приёмы планировки и застройки общественно-деловой застройки и спортивно-оздоровительной зоны

Планировка территории земельного участка под среднюю школу	Планировка территории спортивно-оздоровительной зоны
Планировка кварталов под блокированную застройку, общественный центр (памятник истории и культуры)
Планировка земельного участка под начальную и среднюю школы со спортивно-оздоровительной зоной

Проект планировки предусматривает детальную планировку: общественного центра, секционной застройки и рекреационной зоны. С этой целью используются как типовые, так и индивидуальные проекты зданий и сооружений; система условных обозначений, применяемых в топографии, архитектуре и ландшафтном проектировании.

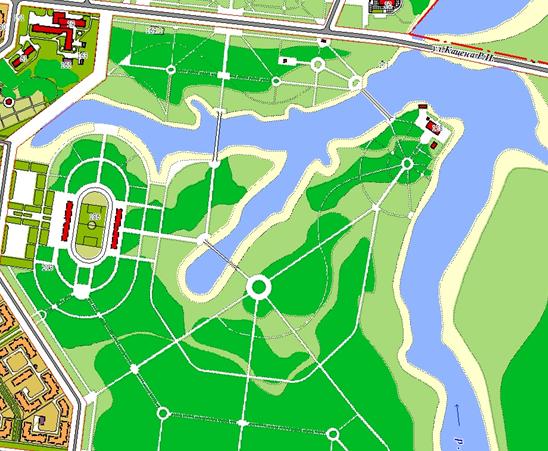

Рисунок 2.16 – Спортивно-оздоровительная, парковая зона

Процесс проектирования сопровождается процедурой по технико-экономическому обоснованию (ТЭО) проектных решений. На данном (первом) этапе ТЭО устанавливается уровень соответствия значений проектных показателей со значениями показателей действующих строительных норм и правил. Расчеты заносятся в таблицы 12-13 «Рабочей тетради к курсовому проекту».

4.7 Написание 6 – ого раздела пояснительной записки

В пояснительной записке, в разделе «Технико-экономическое обоснование проекта планировки студент даёт анализ баланса территории населенного пункта, плотности жилого фонда и плотности застройки.

Задание №5. Составление проекта планировки производственной зоны

Цель задания: закрепление на практике приемов и технологий разработки проектов детальной планировки производственных комплексов на территории сельских населенных пунктов.

Содержание задания №5

5.1 Размещение производственных комплексов

5.2 Организация проездов к производственным комплексам

5.3 Общие требования к планировке и застройке производственных комплексов

5.4 Планировка ферм и комплексов крупного рогатого скота

5.5 Планировка машинно-тракторного комплекса

5.6 Планировка складского помещения

5.7 Планировка строительного комплекса

5.8 Планировка конно-транспортного двора

5.9 Написание пояснительной записки

5.1 Размещение производственных комплексов

Размещению производственных комплексов предшествует выбор и обоснование размещения производственной зоны с учётом расчётной площади и ряда требований: экономических, технологических, инженерно-технических, санитарно-гигиенических, экологических и художественно-эстетических.

В сельских населённых пунктах возможен следующий набор производственных комплексов, размещающихся на территории крупного сельского населённого пункта (центральной усадьбе): машинотракторный комплекс(двор), строительный, конно-транспортный двор, складской комплекс, теплично-парниковый, животноводческий комплекс (ферма). В границах производственной зоны может размещаться котельная, артезианская скважина (рисунок 2.17).

После установления мест размещения жилой и производственной зон необходимо уточнить размещение комплексов внутри производственной зоны. Их размещение будет определять направление и ширина основных и транспортных связей между отдельными элементами жилой зоны – общественным центром, кварталами и производственной зоной.
