Влияние пластической деформации на структуру и механические свойства металлов и сплавов

Деформацией называется изменение размеров и формы тела под действием внешних усилий. Различают упругую деформацию, которая исчезает после снятия нагрузки, и пласти­ческую, которая остается после окончания действия приложен­ных сил.

При пластическом деформировании меняется не только внешняя форма металлического тела, но и его структура, а это влечет за собой изменение механических свойств. Под действием внешних усилий первоначально округлые зерна вытягиваются в направле­нии пластического течения и при больших степенях деформации могут принять форму волокон

а б

Рис. 14.1. Структура металла до деформации (а) и после (б)

Происходят изменения и во внутреннем строении каждого зер­на, которое представляет собой совокупность огромного числа элементарных кристаллических ячеек и содержит дефекты кристал­лического строения в виде вакансий, инородных атомов и дисло­кации. Наибольшее влияние на изменения в структуре и свойствах металлов оказывают дислокации. Пластическая деформация осущест­вляется путем скольжения одних атомных плоскостей относительно других, для чего затрачивается энергия внешних сил. Если в плоскости скольжения имеются дислокации, то затраты энергии на деформирование снижаются в десятки раз, т.к. благодаря им перескок огромного числа атомов, находящихся в плоскости скольжения, из своих узлов в соседние совершается не одновре­менно, а последовательно (эффект домино). Пластическое течение в этом случае осуществляется легко, пластичность металла высо­кая. В процессе деформирования происходит размножение дислока­ции за счет работы источников Франка-Рида, вследствие чего по­вышается их плотность ρ - суммарная длина дислокации в единице объема (см/см³). Если в отожженном металле плотность дислокации составляет ρ≈10⁶ – 10⁸ см^-2, то в холоднодеформированном при больших степенях деформаций она может дости­гать значения ρ= 10¹² см^-2. При такой плотности дислокациямстановится тесно, они блокируют друг друга и их подвижность многократно снижается. По этой причине снижается пластичность металла и растет его прочность (рис. 14. 2).

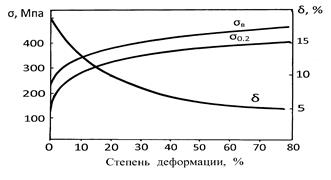

Рис. 14.2. Влияние пластической деформации на механические свойства сплава АМг5 (при t=20^вС)

Это явление получило название наклеп. При наклепе металл поглощает часть (10-15 %) энергии, затраченной на деформирование, становится энергетически более напряженным. Этим объясняется изменение его физических и химических свойств: понижение коррозионной стойкости, повышение электросопротив­ления.
