Преобразование сигнала при дельта-модуляции

Блок диаграмма Δ-модулятора/демодулятора

Дельта-модуляция представляет собой вариант дифференциальной импульсно-кодовой модуляции, где для кодирования разностного сигнала используется только один бит. Этот бит служит для того, чтобы увеличить или уменьшить оценочный уровень. Примером реализации дельта-модуляции может служить схема, показанная на рис. 2.4.1.1. Сигнал ЦАП отслеживает входной сигнал in(t). Здесь компаратор заменил дифференциальный усилитель, который используется в дифференциальном импульсно-кодовом модуляторе.

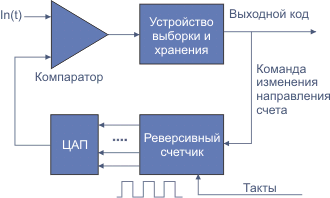

Рис. 2.4.1.1 Схема устройства линейной дельта-модуляции

Если скорость нарастания входного сигнала велика, то уровень на выходе ЦАП будет отставать и сможет нагнать In(t) только, когда входной сигнал начнет уменьшаться. Данный метод не является разумной альтернативой PCM. Для улучшения характеристик дельта-преобразователя реверсивный счетчик можно заменить цифровым процессором, при этом шаг S становится переменным, но кратным некоторому базовому значению.

Существуют много других способов кодирования человеческого голоса, среди них наиболее эффективный реализован в приборах, носящих название - вокодер (VOCODER).

Пилообразное напряжение можно восстановить из бинарного сигнала путём интегрирования, а более гладкая аппроксимация достигается последующим пропусканием сигнала через фильтр нижних частот. Скорость передачи цифровых кодов, необходимую для получения заданного качества, можно значительно уменьшить, используя, например, линейное кодирование с предсказанием.

Структурные схемы модема, то есть модулятора и демодулятора, линейной ДМ показаны на илл. Входной аналоговый (речевой) сигнал ограничивается по спектру полосовым фильтром Фвх, имеющим граничные частоты fн и fв. Этот сигнал преобразуется дельта-модулятором в двоичную последовательность импульсов, которая с помощью интегратора, имеющегося в цепи обратной связи, преобразуются обратно в аналоговый сигнал и вычитается из входного сигнала. В результате формируется сигнал ошибки. Последний кодируется одним из двух возможных уровней квантования в зависимости от его полярности. В результате кодирования на выходе квантователя формируется выходная двоичная последовательность импульсов, которыми представляется знак разности между входным сигналом и сигналом обратной связи.

Процесс ДМ является линейным, потому что местный декодер, то есть интегратор, является линейным устройством (под местным декодером далее понимается схема, включенная в цепи обратной связи модулятора. При линейной ДМ это всего лишь интегратор, но в иных случаях могут быть весьма сложные схемы.)
При безошибочной передаче, двоичные импульсы восстанавливаются на приёмной стороне и поступают на местный декодер (интегратор) для формирования сигнала, который отличается от исходного на сигнал ошибки в модуляторе. Выходной демодулированый сигнал получается после фильтра нижних частот (ФНЧ), включенного на выходе местного декодера с целью устранения высокочастотных составляющих шума квантования.

Дельта-модулятор функционирует как аналого-цифровой преобразователь, который аппроксимирует аналоговый сигнал x(t) линейной ступенчатой функцией. Для обеспечения хорошей аппроксимации сигнал x(t) должен меняться медленно относительно скорости стробирования. Это требует, чтобы его частота дискретизации была бы в несколько раз (не менее 5) больше частоты Найквиста-Котельникова.

Если в некоторой тактовой точке сигнал ошибки e(t)>0, на выходе дельта-модулятора появится положительный импульс. В результате интегрирования этого импульса аппроксимирующее напряжение у(t) увеличивается на одну положительную ступеньку. Это приращение напряжения у(t) далее вычитается из сигнала x(t), и тем самым изменяется абсолютное значение сигнала ошибки. До тех пор, пока e(t)>0, в последующих тактах будет формироваться непрерывная последовательность положительных импульсов. В конце концов, аппроксимирующее напряжение y(t) окажется больше исходного сигнала x(t), и сигнал ошибки e(t) в этом такте изменит знак. Поэтому на выходе модулятора появится отрицательный импульс, что приведёт к уменьшению аппроксимирующего напряжения у=f(t) на один шаг квантования Δ. Следовательно, дельта-модулятор стремится минимизировать сигнал ошибки.

Модулятор стремится сформировать такую структуру последовательности L(n), чтобы её среднее значение было примерно равно среднему значению крутизны гармонического сигнала за короткий интервал времени. Одиночный импульс последовательности L(n) формирует на выходе интегратора перепад аппроксимирующего напряжения с амплитудой Δ=Vτ вольт. Тогда на интервале длительностью Т среднее значение последовательности L(n) может быть теперь записано как 0.4Δ /Т. Изменение же исходного сигнала x(t) за тот же интервал времени составляет ЗА, что соответствует средней крутизне 0,3Δ/Т, являющейся приближением к среднему значению последовательности L(n).

Если Δ мало, а fд велико, то это приближение улучшается. На интервале времени в 10 тактов между моментами t3 и t4 крутизна сигнала x(t) равна 0.1Δ/T а среднее значение последовательности L(n) равно 0,2Δ/Т. Однако если среднее значение последовательности L(n) вычисляется на интервале между моментами t5 и t6, то оно равно нулю, тогда как средняя крутизна сигнала x(t) свидетельствует о целесообразности минимизации величины Δ при условии, что сохраняется возможность слежения за исходным сигналом x(t).
