АННОТАЦИЯ

Настоящий документ содержит описание методики испытаний ПО «CryptKb-81».

Приложение «CryptKb-81» предназначено для обеспечения целостности файлов с помощью электронной цифровой подписи (ЭЦП). Приложение состоит из клиентской и серверной частей, которые в совокупности осуществляют механизм работы ЭЦП.

Данная документация предназначена для операторов использующих данное ПО и представляет собой методику определения исправной работы приложения «CryptKb-81».

Методика испытаний ПО «CryptKb-81»

1. Запускаем клиентскую часть приложения «CryptKb-81».

2. В соответствующем окне вводим идентификатор пользователя и нажимаем кнопку «Проверка наличия открытого ключа». В окне «События» появилось сообщение о том, что открытый ключ пользователя отсутствует и в файл с именем ««Идентификатор пользователя» KeyFile» в папке «Keys» (ключевой файл) была записана информация о системе.

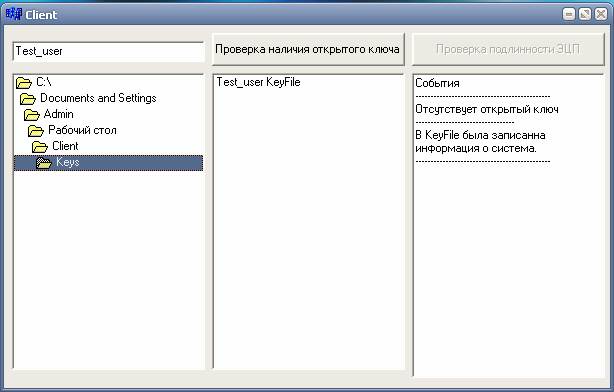

Рисунок 1 – Генерация ключевого файла

Если же ключи уже были сгенерированы на серверной части и открытый ключ соответствующего пользователя был помещен в папку «Keys», в окне «События» появится сообщение о том, что открытый ключ найден, в этом случае необходимо перейти к пункту 13.

3. Необходимо передать сгенерированный файл с информацией о системе на сервер.

4. Запускаем серверную часть приложения «CryptKb-81».

5. В соответствующем окне вводим идентификатор пользователя передавшего ключевой файл, в нашем случае это «Test_user», и нажимаем кнопку «Проверка наличия ключей или файла». В окне «События» появилось сообщение о том, что ключевой файл найден, и можно приступать к генерации ключей.

Если ключи уже сгенерированы и помещены в папку «Keys», то в окне «События» появится сообщение о том, что ключи подписи найдены, в таком случае необходимо перейти к пункту 8.

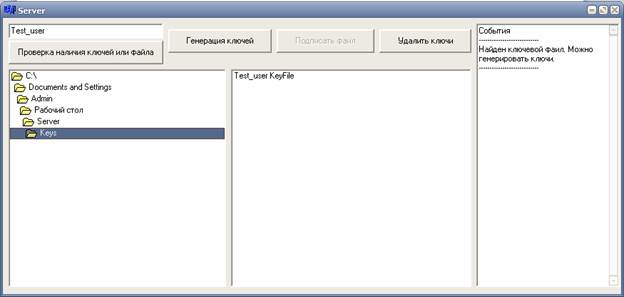

Рисунок 2 – Проверка наличия ключевого файла

Если же ни ключи подписи, ни ключевой файл не найдены в папке «Keys» в окне «События» появится соответствующее сообщение. Необходимо получить ключевой файл от клиента и поместить его в папку «Keys» и повторить пункты 4-5.

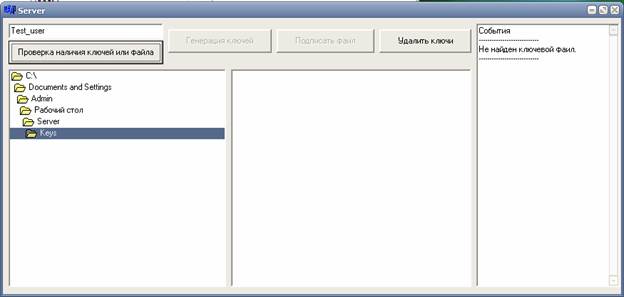

Рисунок 3 – Отсутствие ключевого файла

6. Если ключевой файл пользователя найден успешно, нажимаем кнопку «Генерация ключей». В окне «События» появится сообщение о том, что ключи успешно сгенерированы.

Рисунок 4 – Генерация ключей

7. Необходимо передать файл, содержащий открытый ключ, соответствующему пользователю и поместить его в папку «Keys».

8. После успешной генерации ключей на серверной части приложения «CryptKb-81» необходимо подписать файл и передать его на клиентскую часть для проверки подлинности ЭЦП. Для этого в окне проводника программы находим нужный файл и нажимаем кнопку «Подписать файл». В окне «События» появится сообщение о том, что хеш свертка данных успешно подписана, она помещается в папку EDS.

Рисунок 5 – Подпись файла

9. Необходимо передать файл и его зашифрованную хеш свертку соответствующему пользователю и поместить их в папку «EDS».

10. Запускаем клиентскую часть приложения «CryptKb-81».

11. В соответствующем окне вводим идентификатор пользователя.

12. Нажимаем кнопку «Проверка наличия открытого ключа». Если открытый ключ пользователя найден, в окне «События» появится соответствующее сообщение.

Рисунок 6 – Проверка наличия открытого ключа

Если открытый ключ пользователя не был найден, в окне «События» появится соответствующее сообщение, необходимо запросить открытый ключ на сервере и повторить пункты 10-12.

13. Выбираем файл, подпись которого необходимо проверить и нажимаем кнопку «Проверка подлинности ЭЦП».

Рисунок 7 – Проверка подписи ЭЦП 1

Если при передаче сообщение не было изменено, то в окне «События» появится сообщение о том, что подпись данного файла верна.

Для проверки правильности работы программы изменим содержимое файла «Test.txt» и еще раз проведем проверку подлинности ЭЦП.

Первоначальное содержимое файла «Test.txt»: «Test_content».

Измененное содержимое файла «Test.txt»: «Test_content_changed».

Рисунок 8 – Проверка подписи ЭЦП 2

При проверке подлинности ЭЦП измененного файла в окне «События» появится сообщение о том, что подпись неверна.

Если при проведении испытаний приложения «CryptKb-81», Вы получили результаты, совпадающие с результатами указанными в данной методике, это свидетельствует о том, что ПО работает исправно и готово к использованию.
