Расчет системы заземления

Для безопасной эксплуатации вычислительного оборудования и периферии необходимо его заземлить. Аппаратура европейского стандарта (и некоторые отечественные приборы) имеют специальный третий контакт в сетевой вилке - он соединен с металлическим корпусом прибора или его внутренним металлическим шасси, который надежно соединяется при помощи розетки с заземляющим контуром здания. Заземляющий контур здания представляет собой совокупность внутренних и внешних заземлительных шин, имеющих надежное соединение с потенциалом земли. Шина заземления здания должна быть соединена с заземлителем в почвенном слое, который способен рассеивать высокий электрический потенциал благодаря особой конструкции, расчет которой будет приведен ниже.

Имея некоторые сведения о материалах и схемах, использованных в заземлителе, рассчитатаем систему заземления, выполненную вертикальными стальными стержнями d=0,06 м. Коэффициент сезонности К=1. Длина стрежня l = 4,5 м, длина соединительной стальной полосы l_пол.=21 м, удельное сопротивление грунта (гравий) r=2000 Ом/м, коэффициент использования заземления h=0,66, глубина заложения стержня в грунт t_в=0,6 м.

Таблица 5.1.7.1 Удельное сопротивление грунта.

Таблица 5.1.7.2 Значение сезонных повышающих коэффициентов.

Условимся, что приняты следующие величины:

1. Принята допустимая величина R_з≤4 Ом (Электроустановки напряжением до 1000 В с заземленной и изолированной нейтралью или при мощности установок более 10 кВ⋅А)

2. Ом/м (5.1.7.1)

3. Сопротивление естественного заземлителя R_е=14 Ом

4. Сопротивление искусственного заземлителя Ом (5.1.7.2)

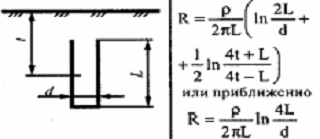

5. Определение сопротивления одиночного заземлителя Ом

Таблица 5.1.7.3

6. Расстояние между заземлителями L=3 м

7. Периметр контура заземлителя: l_пол.=21 м

8. Число заземлителей:

9. Коэффициент использования заземлителей: h_ст.=0,66

10. Определение сопротивления соединительной полосы R_n= Ом (5.1.7.3)

h_n=0.38

11. Определение сопротивления полосы с учетом h_n: Ом (5.1.7.4)

12. Определение общего сопротивления всех заземлитетлей:

Ом (5.1.7.5)

13. Уточнение числа заземлителей: (5.1.7.6)

Вывод: необходимое число заземлителей с изолированной нейтралью составляет 14 штук.
