Характеристика намагничивания машин

Последователь-ность расчета	Условные обозначения	Источник	Двигатель № 1	Двигатель № 2
	,Ом	(10-158)	1,38(0,24+0,13+0,018)=0,535	1,38(0,014+0,008+0,00119)=0,032
	Е2, В	(10-159)	220–29,8×0,535–2=202,1	220–372,9×0,032–2=206,1
	, Вб	(10-162)
	Sd, мм2	(10-163)	77,9×155=12074	148,7×300=44610
	Bd, Тл	(10-164)
	kd2	(10-166)
	k*б	(10-167)	¾
	kd	(10-169)	1,04	1,24×1,14=1,41
	Fd , А	(10-170)	0,8×1,6×1,04×0,64×10³=852	0,8×2,7×1,41×0,7×10³=2132
	Sз2, мм2	(10-171)	(29/4)0,62×6,73×147,2=4453	¾
	Вз2, Тл	(10-172)		¾
	Нз2, А/см	приложе-ние 5		¾
	, мм	(10-175)	25–0,2×2,9=24,4	¾
	Fз2, А	(10-176)	0,1×47×24,4=115	¾
	bз2min, мм	(10-177)	¾	p(290–2×34)/33–11,5=9,62
	Sз2min, мм2	(10-178)	¾	(33/4)×0,653×9,62×285=14770
	Bз2 max, Тл	(10-179)	¾
	bз2max, мм	(10-183)	¾	27,59–11,5=16,09
	bз2cp, мм	(10-184)	¾	(9,62+16,09)/2=12,85
	Sз2max, мм2	(10-185)	¾	14770×16,09/9,62=24704
	Sз2cp, мм2	(10-186)	¾	(14770+24704)/2=19737
	Bз2 min, Тл	(10-187)	¾
	Bз2ср, Тл	(10-188)	¾
	kз2max	(10-190)	¾
	kз2mn	(10-191)	¾
	kз2cp	(10-192)	¾
	Нз2 max, А/см	приложе-ние 18	¾
	Нз2 min, А/см	приложе-ние 6	¾	4,7
	Нз2 cp, А/см	то же	¾
	Нз2, А/см	(10-193)	¾
	, мм	(10-194)	¾
	Fз2, А	(10-176)	¾	0,1×103×34=352
	Sс2, мм2	(10-195)	30×147,2=4416	¾
	Sс2, мм2	(10-196)	¾	[66–(2/3)×18]×285=15390
	Bс2, Тл	(10-197)
	Нс2, А/см	приложе-ние 5	0,96	¾
	Нс2, А/см	приложе-ние 6	¾	2,46
	, мм	(10-198)	p(50+30)/8+30/2=46	p(90+66)/8+66/2=94
	Fс2, А	(10-199)	0,1×0,96×46=4	0,1×2,46×94=23
	Sп, мм2	(10-205)	40×151,9=6076	80×294=23520
	Bп, Тл	(10-206)
	Нп, А/см	приложе-ние 20	7,9	9,7
	, мм	(10-207)	53,8	87,6
	Fс.п, А	(10-209)	0,1×7,9×53,8=43	0,1×9,7×87,6=85
	dп1, мм	(10-210)	2×155×10-4+0,1=0,13	2×300×10-4+0,1=0,16
	Fп1, А	(10-211)	0,8×0,13×1,53×10³=159	0,8×0,16×1,59×10³=204
	Sс1, мм2	(10-212)	17×235=3995	34×450=15300
	Bс1, Тл	(10-214)
	Нс1, А/см	приложе-ние 21	12,1	13,4
	с1, мм	(10-215)	p(274+17)/8+17/2=123	p(476+34)/8+34/2=217
	Fc1, А	(10-216)	0,1×12,1×123=149	0,1×13,4×217=291
	FS, А	(10-217)	852+115+4+43+159+149=1322	2132+352+23+85+204+291=3087
	Кнас	(10-218)	1322/(852+159)=1,3	3087/(2132+204)=1,32

* Принимаем бандажи из магнитной проволокли.

При определении средней длины витка обмотки по (10-224) принимают предварительную ширину катушки (мм) при 2 =2

; (10-222)

при 2 =4

. (10-223)

В дальнейшем, после вычерчивания эскиза расположения обмоток в междуполюсном окне, ширина может быть уточнена.

Марки и размеры проводников принимают в соответствии с рекомендациями для многослойных катушек обмотки добавочных полюсов в табл. 10-14.

Предварительные значения плотности тока в обмотке J'_п, принимаемые при расчете обмотки, приведены на рис. 10-30 для машин с самовентиляцией, с частотой вращения 1500 об/мин и с изоляцией класса нагревостойкости F. Для изоляции класса нагревостойкости В и Н, а также для других частот умножают на поправочные вращения данные рис. 10-30 коэффициенты k₃ (из табл. 10-4) и k₆ (из табл. 10-5).

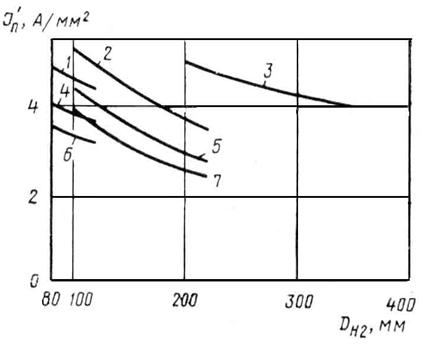

Рис. 10-30. Средние значения J '_П= f (D _H2) при классе нагревостойкости изоляции F:

1 — исполнение по защите IР22, способ охлаждения IC01,

полузакрытые пазы якоря, частота вращения 1500 об/мин, число главных полюсов 2 р =2;

2 — то же, что 1, но 2 р =4; 3 —IР22, IC01, открытые пазы, 1500 об/мин, 2 р =4;

4— IP44, IC0141, полузакрытые пазы, 1500 об/мин, 2 р =2; 5 — то же, что 4, но 2 р =4;

6 — IP44, IC0041, полузакрытые пазы, 1500 об/мин, 2 р =2; 7 — то же, что 6, но 2 р =4.

Для машин с независимой вентиляцией и с изоляцией класса нагревостойкости F, вне зависимости от частоты вращения, можно принять J'_п =5,2¸3,3×10^-3 D_н2 А/мм². При изоляции классов нагревостойкости В и Н указанные значения J'_п умножают на поправочный коэффициент k₃ (из табл. 10-4). Конструкция изоляции обмотки возбуждения главных полюсов приведена в приложениях 31, 32, 33.

Параметры обмотки определяют в такой последовательности.

Предварительная ширина катушки (мм)	b'к.п — по (10-222) или (10-223)
Средняя длина витка обмотки (мм)		(10-224)
Предварительное поперечное сечение провода (мм2)		(10-225)
Принятое ближайшее стандартное по перечное сечение провода (мм2)	S ¾ из приложения 1
Уточненный коэффициент запаса		(10-226)
Диаметр принятого провода без изоляции (мм)	d – из приложения 1
Диаметр принятого провода с изоляцией (мм)	d' – из приложения 1
Предварительная плотность тока вобмотке (А/мм2)	J'п —из рис. 10-30, с учетом табл. 10-4, 10-5
Предварительное количество витков одной катушки		(10-227)
Уточненное (округленное) количество витков		(10-228)
Уточненная плотность тока в обмотке (А/мм²)		(10-229)
Сопротивление обмотки при =200С (Ом)		(10-230)
Максимальный ток обмотки (А)		(10-231)
Максимальная МДС (А)		(10-232)

Здесь значения 2 b₃ и 2 b_и такие же, как у обмотки добавочных полюсов; в (10-225) и (10-231) подставляют коэффициент приведения сопротивления обмотки к стандартной рабочей температуре – (см. § 4-1).
