Обмотка добавочных полюсовВеличина МДС катушки добавочного полюса у машин без компенсационной обмотки определяется с учетом необходимости скомпенсировать МДС якоря 2 в зоне коммутации, а также создать в этой зоне поле, достаточное для индуктирования в коммутируемой секции ЭДС вращения , равной и направленной встречно к реактивной ЭДС короткозамкнутой секции ; соответственно отношение должно быть более единицы. Если у машины имеется компенсационная обмотка, то уменьшают на величину МДС компенсационной обмотки . Для полной компенсации ЭДС необходимо, чтобы кривая ЭДС возможно ближе совпадала по форме с кривой ЭДС , однако практически достигнуть этого невозможно, так как кривая ЭДС , имеет ступенчатый характер. Поэтому ниже рассматриваются средние за время коммутации значения и . Для сохранения пропорциональности между и при изменении нагрузки обмотку добавочных полюсов соединяют с обмоткой якоря последовательно. У машин с 2 ≥ 4 количество добавочных полюсов 2 = 2 ; у машин с 2 = 2 обычно применяют один добавочный полюс. При определении количества витков обмотки у некомпенсированных машин предварительное значение =1,4 (при 2 =2) и =1,25 (при 2 ≥4); у компенсированных машин . Полученные в результате расчета значения округляют до ближайшего целого числа. У некомпенсированных машин при ≤1000 А катушки добавочных полюсов соединяют последовательно ( =1); при >1000 А – в две параллельные группы ( =2). Соединение в две параллельные группы бывает также необходимо при малом количестве витков катушки и значительном отклонении величины от рекомендуемой. У компенсированных машин катушки добавочных полюсов и компенсационной обмотки соединяют друг с другом чередуясь; поэтому у таких машин число параллельных ветвей обеих обмоток должно быть одинаковым. Предварительные значения плотности тока , в обмотке принимаемые для определения поперечного сечения проводников, приведены на рис. 10-26 для машин с самовентиляцией, с частотой вращения 1500 об/мин и с изоляцией класса нагревостойкости F. Для изоляции класса нагревостойкости B и Н, а также для других частот вращения данные рис. 10-26 умножают на поправочные коэффициенты (см. табл. 10-4) и (см. табл. 10-5). Для машин с независимой вентиляцией и с изоляцией класса нагревостойкости F, вне зависимости от частоты вращения, можно принять =5—1,8×10-3 Dн2 А/мм2; при изоляции классов нагревостойкости В и Н указанное значение умножают на поправочный коэффициент (см. табл. 10-4).

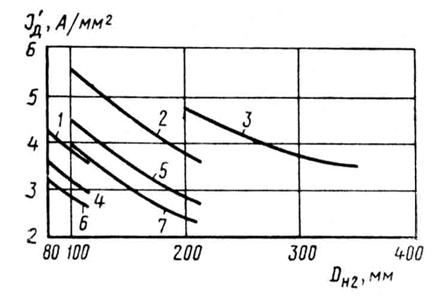

Рис. 10-26. Средние значения при классе нагревостойкости изоляции F: 1 — исполнение по защите IР22, способ охлаждения IC01,1500 об/мин, полузакрытые пазы якоря, 2 р =2; 2 — то же, что 1, но 2 р =4; 3 —IР22, IC01, 1500 об/мин, открытые пазы, 2 р =4; 4— IP44, IC0141, 1500 об/мин, полузакрытые пазы, 2 р =2; 5 — то же, что 4, но 2 р =4; 6 — IP44, IC0041, 1500 об/мин, полузакрытые пазы, 2 р =2; 7 — то же, что 6, но 2 р =4.
В зависимости от площади поперечного сечения S выбирают с целью обеспечения надежности обмотки, форму и марку проводников, а также род выполнения обмотки, указанные в табл. 10-14. При изолированных проводниках прямоугольного поперечного сечения для удобства намотки катушек размеры выбирают таким образом, чтобы отношение большей стороны к меньшей находилось в пределах 1,4 - 1,8. Чтобы избежать возникновения в неизолированной меди трещин при намотке ее на ребро, радиус закругления меди (мм) должен быть больше чем , (10-129) где – больший размер меди (по ширине катушки); – меньший размер (по высоте катушки). Предварительный больший размер меди (мм) при Dн2 =180¸300 мм , (10-130) при Dн2 >300 мм . (10-131) Таблица 10-14
При определении средней длины витка многослойной катушки из изолированных проводов принимают предварительную ширину катушки при 2 =1 , (10-132) при 2 ≥4 (10-133) В дальнейшем, после вычерчивания эскиза расположения обмоток в междуполюсном окне, ширина может быть уточнена. Для приближенной оценки правильности вычисленного сопротивления обмотки следует учитывать, что в среднем у некомпенсированных двухполюсных машин =(0,25¸0,4) 2, а у четырехполюсных =(0,4¸0,65) 2; у компенсированных машин =(0,15¸0,25) 2. Конструкция изоляции обмотки добавочных полюсов приведена в приложениях 31, 32, 33. Параметры обмотки добавочных полюсов определяют в такой последовательности.
Здесь 2 —двусторонний зазор между изолированным сердечником полюса и катушкой, мм; 2 —двусторонняя толщина изоляции сердечника и катушки и крепления катушки; 2 +2 =5 мм для машин с высотой оси вращения h =80¸200 мм, равна 6 мм при h =225¸315 и равна 7 мм при h =355¸500 мм.
|
