Пункт 3. Испытание кабельных линий повышенным напряжением

Следующим шагом испытания кабельных линий является испытание кабелей повышенным напряжением выпрямленного тока. Все кабели выше 1000 (В) подвергаются этому испытанию.

Нормы испытаний кабеля повышенным напряжением

Перед испытанием силового кабеля повышенным напряжением выпрямленного тока необходимо произвести его осмотр и протереть воронки от пыли и грязи. Если во время осмотра видны дефекты изоляции или наружная поверхность кабеля сильно загрязнена, то приступать к испытаниям запрещено.

Схема испытания кабеля повышенным напряжением

Испытание силовых кабельных линий проводят повышенным напряжением выпрямленного тока.

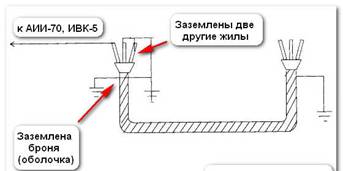

Повышенное выпрямленное напряжение прикладывается к каждой жиле силового кабеля поочередно. Во время испытания другие жилы кабеля и металлические оболочки (броня, экраны) должны быть заземлены. В этом случае мы сразу проверяем прочность изоляции между жилой и землей, а также относительно других фаз.

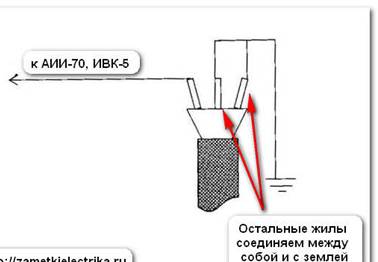

Если силовой кабель выполнен без металлической оболочки (брони, экрана), то повышенное напряжение выпрямленного тока прикладываем между жилой и другими жилами, которые предварительно соединяем между собой и с землей.

Силовой кабель полностью отключаем от электрооборудования или ошиновки, и разводим жилы на расстояние более 15 (см) друг от друга.

После этого подключают либо аппарат АИИ-70, либо ИВК-5. Последний аппарат применяют чаще всего на выездах.

Методика испытания кабеля повышенным напряжением

Допустим необходимо провести эксплуатационные испытания силового кабеля 10 (кВ) марки ААШВ (3х95).

С помощью аппарата АИИ-70 или ИВК-5 со скоростью 1-2 (кВ) в секунду поднимают испытательное напряжение до значения 60 (кВ). С этого момента начинается отсчет по времени. В течение всех 5 минут следят за величиной тока утечки. По истечении времени записывают полученный ток утечки и сравнивают со значениями в таблице, приведенной выше. Далее рассчитывают коэффициент асимметрии токов утечки по фазам — он должен быть не более 2, но иногда бывает и больше (см. таблицу).

Cчитается, что кабель прошел испытания в том случае, когда:

· во время испытания не произошло пробоя, перекрытия по поверхности и поверхностных разрядов

· во время испытания не было увеличения тока утечки

· величина сопротивления изоляции кабеля не уменьшилась

Случается на практике такое, что токи утечки превышают значения, указанные в таблицах. В этом случае кабель в работу вводится, но срок его следующего испытания сокращается.

Если во время испытаний стал увеличиваться ток утечки, но пробой не возникает, то испытание необходимо проводить не 5 минут, а больше. Если же после этого пробой не наступил, то кабель в работу вводится, но срок его следующего испытания сокращается.

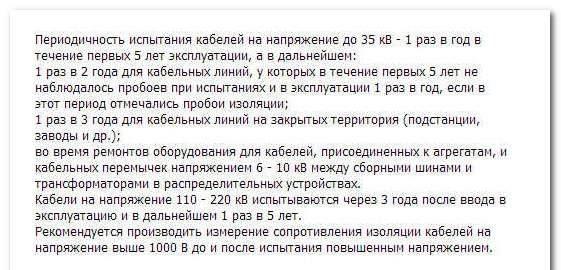

Периодичность испытаний кабелей
