Описание методикии программного управления преобразователем частоты (инвертором) vfd-s
Пользователи могут устанавливать параметры и управлять работой преобразователя частоты через последовательный интерфейс RS-485 с помощью промышленного контроллера или компьютера.
Рис. 1. Типовая схема подключения инвертора
На типовой схеме подключения инвертора (рис. 1) показаны имеющиеся у инвертора порты и разъемы. Для соединения инвертора с компьютером в нем предусмотрен RJ-11 порт с последовательным RS-485 (USB) интерфейсом (рис. 2), расположенный на планке управляющих терминалов.
Рис.2. Разъем RJ-11
При соединении инвертора с компьютером используется RS232/422/485 USB конвертор (рис. 3).

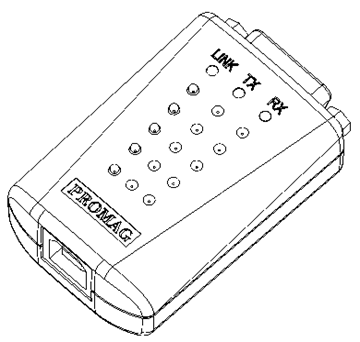

Рис. 3. Внешний вид конвертора RS232/422/485 USB
В преобразователе частоты предусмотрена возможность одновременного управления до 254 инверторами от одного компьютера (рис. 4). Для идентификации конкретного преобразователя частоты используется индивидуальный коммуникационный адрес, который задается параметром Pr.9-00 (табл. 1).
Табл. 1
| 9-00 | Коммуникационный адрес | Заводская установка: d1 |
| Диапазон установки: 1…254 | Дискретность: 1 | |
| Этот параметр может устанавливаться во время работы привода |
Рис. 4. Одновременное управление несколькими
инверторами от одного компьютера
Другие основные параметры, необходимые для корректной работы компьютера с инвертором приведены ниже (табл. 2, табл. 3).
Табл. 2
| 9-01 | Скорость передачи данных | Заводская установка: d1 |
| Возможные значения: d0: 4800 бод; d1: 9600 бод; d2: 19200 бод; D3: 38400 бод. | ||
| Этот параметр может устанавливаться во время работы привода |
Табл. 3
| 9-04 | Протокол коммуникации | Заводская установка: d1 |
| Возможные значения: d0: Modbus ASCII режим, <7, N, 2>; d1: Modbus ASCII режим, <7, E, 1>; d2: Modbus ASCII режим, <7, 0, 1>; d3: Modbus ASCII режим, <8, N, 2>; d4: Modbus ASCII режим, <8, E, 1>; d5: Modbus ASCII режим, <8, 0, 1>; d6: Modbus RTU режим, <8, N, 2>; d7: Modbus RTU режим, <8, E, 1>; D8: Modbus RTU режим, <8, 0, 1>. | Дискретность: 1 | |
| Этот параметр может устанавливаться во время работы привода |
Управление работой инвертора осуществляется путем посылки ему так называемого «коммуникационного блока данных». Ниже приведен формат данного блока для RTU режима (Табл. 4).
Табл. 4
| START | Интервал молчания – более 10 мс |
| ADR | Адрес коммуникации: 8-bit адрес |
| CMD | Код команды: 8-bit команда |
| DATA(n-1) | Содержание данных nx8 bit данных, n<=25 |
| … | |
| DATA0 | |
| CRC CHK Low | CRC контрольная сумма: 16-bit контрольная сумма из 2 8-bit символов |
| CRC CHK High | |
| END | Интервал молчания – более 10 мс |
ADR – коммуникационный адрес, задающийся параметром Pr.9-00 (для трансляции всем инверторам можно указать коммуникационный адрес 0).
CMD – код команды. 03H – команда чтения, 06H – команда записи.
DATA – формат символов данных зависит от командных кодов.
CRC – циклическая проверка на избыточность. Необходима для исключения ситуаций потери и/или искажения данных.
